Planetenmühle

PULVERISETTE 5/2

classic line

Best.-Nr.
05.6020.00
Zubehör

Bitte beachten Sie: Zur Planetenmühle PULVERISETTE 5/2 classic line benötigen Sie mindestens 2 Mahlbecher Ihrer Wahl und die entsprechende Anzahl Mahlkugeln. Auch muss der Mahlbecher-Werkstoff härter sein als das zu mahlende Material. Im Normalfall werden Mahlbecher und Kugeln aus gleichem Material eingesetzt. Zur Verkürzung der Mahlzeit können Mahlbecher und Mahlkugeln mit höherer Dichte und damit höherer Schlagenergie eingesetzt werden. Bitte Nutzungsvolumen beachten, dies ist nicht identisch mit dem Bechervolumen!

MAHLBECHER

Auswahlhilfe

  • Materialdaten Mahlbecher, Mahlkugeln

    Werkstoff Hauptbestandteil des Werkstoffs Dichte g/cm³ Abriebfestigkeit Einsatz für Mahlgut
    Achat SiO2 2,65 gut weiche bis mittelharte Proben
    Sinterkorund Al2O3(99,7 %) 3,8 bedingt gut mittelharte, faserige Proben
    Siliziumnitrid Si3N4 3,25 extrem gut abrasive Proben, metallfreie Mahlung
    Zirkonoxid ZrO2 5,7 sehr gut faserige, abrasive Proben
    gehärteter, rostfreier Stahl Fe - Cr 7,7 gut harte, mittelharte, spröde Proben
    Hartmetall Wolframkarbid WC 14,3 sehr gut harte, abrasive Proben
  • Empfohlene Anzahl Kugeln pro Mahlbecher

    Mahlbecher/
    Nutzinhalt (Mahlgut)
    80 ml
    10 – 30 ml
    250 ml
    30 – 125 ml
    500 ml
    80 – 225 ml
    Kugeln Ø
    40 mm 4
    30 mm 6 8
    20 mm 5 15 25
    15 mm 10 45 70
    10 mm 25 50 100
    5 mm 250 1200 2000
    Mahlkugeln ≤ 3 mm
    Empfohlene Kugeleinwaage pro Becher in Gramm
    Mahlbecher/
    Nutzinhalt (Mahlgut)
    80 ml
    10 – 30 ml
    250 ml
    30 – 125 ml
    500 ml
    80 – 225 ml
    Werkstoff
    Zirkonoxid 100 g 400 g 800 g
    Gehärteter, rostfreier Stahl 150 g 500 g 1100 g
    Hartmetall Wolframkarbid 300 g 1000 g 2100 g
  • Weitere Informationen

    Mahlkugeln mit Durchmesser 3 mm und kleiner müssen eingewogen werden. Die o. a. Tabelle gibt Ihnen die notwendige Einwaage je Mahlbecher an.

    Die angegebene Kugelfüllung pro Becher ist die Mindestmenge; je nach Materialverhalten sollte sie eventuell erhöht werden. Der Nutzinhalt ist von der Art des Materials abhängig. In Ausnahmefällen kann die Menge der Mahlkugeln um bis zu 15 % reduziert werden, allerdings ist dann mit erhöhtem Abrieb zu rechnen. Grundsätzlich gilt: Kleinere Mahlkugeln erzielen feinere Mahlergebnisse.

    Im Normalfall werden Mahlbecher und Kugeln aus gleichem Material eingesetzt. Zur Verkürzung der Mahlzeit können Mahlbecher und -kugeln mit einer höheren Dichte und damit höherer Schlagenergie eingesetzt werden.

Wählen Sie mindestens 2 Mahlbecher passend zu Ihrem Probenvolumen, die in den Größen 500 ml, 250 ml und 80 ml angeboten werden. Details zum Nutzungsvolumen finden Sie in der Auswahlhilfe. Mahlbecher 80 ml: In einer Becherhalterung können 2 Mahlbecher 80 ml oder 1 Mahlbecher 80 ml zusammen mit einem Adapter übereinander eingespannt werden.
Zum Erreichen bester Mahlergebnisse werden alle Mahlbecher in 6 verschiedenen Materialien angeboten. Verunreinigungen der Proben durch unerwünschten Abrieb können so gezielt vermieden werden

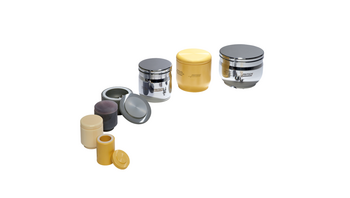

WÄHLEN SIE DAS MAHLBECHER VOLUMEN

MAHLBECHER 500 ML VOLUMEN

Achat - SiO2 - mit Stahlfassung
Nr. 50.1055.00
Achat mit Stahlfassung, Deckel und Dichtung <i>classic line</i>

Mahlbecher mit Deckel und Dichtung
Mahlbechervolumen: 500 ml
Nutzinhalt: 80 … 225 ml
Gewicht netto: 3,900 kg
Allgemeine Werkstoff-Spezifikation:
Werkstoff: Achat - SiO2
Abriebfestigkeit: gut
Einsatz für: weiche bis mittelharte Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffAchat – SiO2
Chemische Zusammensetzung
ElementAnteil %
Siliziumoxid – SiO299,9
Aluminium – Al2O3< 0,02
Eisenoxid – Fe2O3< 0,02
Calciumoxid – CaO< 0,02
Magnesiumoxid – MgO< 0,02
Natriumoxid – Na2O< 0,02
Kaliumoxid – K2O< 0,02
Manganoxid – MnO< 0,02
Physikalische und mechanische Eigenschaften
Dichte2,65 g/cm³
Härte6,5 – 7 Mohs


Erläuterung der Härtegrade
Sinterkorund - 99,7% Al2O3
Nr. 50.1060.00
Sinterkorund mit Deckel und Dichtung <i>classic line</i>

Mahlbecher mit Deckel und Dichtung
Mahlbechervolumen: 500 ml
Nutzinhalt: 80 … 225 ml
Gewicht netto: 2,900 kg
Allgemeine Werkstoff-Spezifikation:
Werkstoff: Sinterkorund 1 - Al2O3
Abriebfestigkeit: bedingt gut
Einsatz für: mittelharte, faserige Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSinterkorund 1 – Al2O3
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Aluminiumoxid - Al2O399,651
Siliziumoxid - SiO20,257%
Calciumoxid – CaO0,081%
Sonstige0,011%
Physikalische und mechanische Eigenschaften
Dichte3,8 g/cm³
Härte18.000 N/mm² (Vickers 0,5)


Erläuterung der Härtegrade
Siliziumnitrid - Si3N4 - mit Stahlfassung
Nr. 50.1310.00
Siliziumnitrid mit Stahlfassung, Deckel und Dichtung <i>classic line</i>

Mahlbecher mit Deckel und Dichtung
Mahlbechervolumen: 500 ml
Nutzinhalt: 80 … 225 ml
Gewicht netto: 3,400 kg
Allgemeine Werkstoff-Spezifikation:
Werkstoff: Siliziumnitrid - Si3N4
Abriebfestigkeit: extrem gut
Einsatz für: abrasive Proben, metallfreie Mahlung
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSiliziumnitrid - Si3N4
ISO/EN/DIN CodeSNCB5
Chemische Zusammensetzung
ElementAnteil %
Al2 O3 Y2 O39
Si3 N491
Physikalische und mechanische Eigenschaften
Dichte3,25 g/cm³
Härte91,1 HRA


Erläuterung der Härtegrade
Zirkonoxid - ZrO2
Nr. 50.1110.00
Zirkonoxid, mit Deckel und Dichtung <i>classic line</i>

Mahlbecher mit Deckel und Dichtung
Mahlbechervolumen: 500 ml
Nutzinhalt: 80 … 225 ml
Gewicht netto: 4,000 kg
Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: sehr gut
Einsatz für: faserige, abrasive Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid – ZrO2
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid – ZrO2 94,2 - 95,2
Hafniumoxid – HfO2 1 - 2
Magnesiumoxid – MgO3,5
Siliziumdioxid – SiO20,1
Aluminiumoxid – Al2O30,1
Sonstiges0,1
Physikalische und mechanische Eigenschaften
Dichte5,7 g/cm³
Härte Vickers 1200 (HVA10)


Erläuterung der Härtegrade
gehärteter, rostfreier Stahl - Fe - Cr
Nr. 50.1090.00
Gehärteter, rostfreier Stahl, mit Deckel und Dichtung <i>classic line</i>

Mahlbecher mit Deckel und Dichtung
Mahlbechervolumen: 500 ml
Nutzinhalt: 80 … 225 ml
Gewicht netto: 4,300 kg
Allgemeine Werkstoff-Spezifikation:
Werkstoff: gehärteter, rostfreier Stahl - Fe-Cr
Abriebfestigkeit: gut
Einsatz für: harte, mittelharte, spröde Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter rostfreier Stahl– 1.4125
ISO/EN/DIN CodeX105CrMo17
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe81,4
Chrom – Cr17
Kohlenstoff – C1,1
Molybdän – Mo0,5
Physikalische und mechanische Eigenschaften
Dichte 7,7 kg/dm³
Härte~ 60 HRC


ERSATZ-DICHTUNG PTFE FÜR MAHLBECHER 500 ML VOLUME

Ersatz-Dichtung PTFE 121/110 mm Ø für Achat Mahlbecher 500 ml Volumen
Nr. 50.2661.20
Für Achat Mahlbecher <i>classic line</i>

Ersatz-Dichtung PTFE, Durchmesser 121/110 mm für Achat Mahlbecher 500 ml Volumen.


Ersatz-Dichtung PTFE 110/101 mm Ø für Siliziumnitrid Mahlbecher 500 ml Volumen
Nr. 50.1010.20
Für Siliziumnitrid Mahlbecher <i>classic line</i>

Ersatz-Dichtung PTFE, Durchmesser 110/101 mm  für Siliziumnitrid Mahlbecher, 500 ml Volumen.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffPTFE
CAS Nr. 9002-84-0
Chemische Zusammensetzung
ElementFormel
PolytetrafluorethylenC 2F4
Schmelzpunkt327° C
Max. Applikations Temp. Konstant260° C
Max. Applikations Temp. Kurzzeit300° C
Physikalische und mechanische Eigenschaften
Dichte2,16g /cm³
Kugeldruckhärte ISO 868, ISO 2039-2, D 55 Shore
Ersatz-Dichtung PTFE 116/100 mm Ø für alle anderen Mahlbecher 500 ml Volumen
Nr. 50.1230.20
Für alle Mahlbecher <i>classic line</i>

Ersatz-Dichtung PTFE, Durchmesser 116/100 mm für alle anderen Mahlbecher, außer Siliziumnitrid und Achat.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffPTFE
CAS Nr. 9002-84-0
Chemische Zusammensetzung
ElementFormel
PolytetrafluorethylenC 2F4
Schmelzpunkt327° C
Max. Applikations Temp. Konstant260° C
Max. Applikations Temp. Kurzzeit300° C
Physikalische und mechanische Eigenschaften
Dichte2,16g /cm³
Kugeldruckhärte ISO 868, ISO 2039-2, D 55 Shore

MAHLBECHER 250 ML VOLUMEN

Achat - SiO2 - mit Stahlfassung
Nr. 50.2055.00
Achat mit Stahlfassung, Deckel und Dichtung, <i>classic line</i>

Mahlbecher mit Deckel und Dichtung
Mahlbechervolumen: 250 ml
Nutzinhalt: 30 … 125 ml
Gewicht netto: 2,500 kg
Allgemeine Werkstoff-Spezifikation:
Werkstoff: Achat - SiO2
Abriebfestigkeit: gut
Einsatz für: weiche bis mittelharte Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffAchat – SiO2
Chemische Zusammensetzung
ElementAnteil %
Siliziumoxid – SiO299,9
Aluminium – Al2O3< 0,02
Eisenoxid – Fe2O3< 0,02
Calciumoxid – CaO< 0,02
Magnesiumoxid – MgO< 0,02
Natriumoxid – Na2O< 0,02
Kaliumoxid – K2O< 0,02
Manganoxid – MnO< 0,02
Physikalische und mechanische Eigenschaften
Dichte2,65 g/cm³
Härte6,5 – 7 Mohs


Erläuterung der Härtegrade
Sinterkorund - 99,7% Al2O3
Nr. 50.2060.00
Sinterkorund mit Deckel und Dichtung <i>classic line</i>

Mahlbecher mit Deckel und Dichtung
Mahlbechervolumen: 250 ml
Nutzinhalt: 30 … 125 ml
Gewicht netto: 2,300 kg
Allgemeine Werkstoff-Spezifikation:
Werkstoff: Sinterkorund 1 - Al2O3
Abriebfestigkeit: bedingt gut
Einsatz für: mittelharte, faserige Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSinterkorund 1 – Al2O3
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Aluminiumoxid - Al2O399,651
Siliziumoxid - SiO20,257%
Calciumoxid – CaO0,081%
Sonstige0,011%
Physikalische und mechanische Eigenschaften
Dichte3,8 g/cm³
Härte18.000 N/mm² (Vickers 0,5)


Erläuterung der Härtegrade
Siliziumnitrid - Si3N4 - mit Stahlfassung
Nr. 50.2310.00
Siliziumnitrid mit Stahlfassung, Deckel und Dichtung <i>classic line</i>

Mahlbecher mit Deckel und Dichtung
Mahlbechervolumen: 250 ml
Nutzinhalt: 30 … 125 ml
Gewicht netto: 2,800 kg
Allgemeine Werkstoff-Spezifikation:
Werkstoff: Siliziumnitrid - Si3N4
Abriebfestigkeit: extrem gut
Einsatz für: abrasive Proben, metallfreie Mahlung
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSiliziumnitrid - Si3N4
ISO/EN/DIN CodeSNCB5
Chemische Zusammensetzung
ElementAnteil %
Al2 O3 Y2 O39
Si3 N491
Physikalische und mechanische Eigenschaften
Dichte3,25 g/cm³
Härte91,1 HRA


Erläuterung der Härtegrade
Zirkonoxid - ZrO2
Nr. 50.2110.00
Zirkonoxid mit Deckel und Dichtung <i>classic line</i>

Mahlbecher mit Deckel und Dichtung
Mahlbechervolumen: 250 ml
Nutzinhalt: 30 … 125 ml
Gewicht netto: 3,100 kg
Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: sehr gut
Einsatz für: faserige, abrasive Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid – ZrO2
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid – ZrO2 94,2 - 95,2
Hafniumoxid – HfO2 1 - 2
Magnesiumoxid – MgO3,5
Siliziumdioxid – SiO20,1
Aluminiumoxid – Al2O30,1
Sonstiges0,1
Physikalische und mechanische Eigenschaften
Dichte5,7 g/cm³
Härte Vickers 1200 (HVA10)


Erläuterung der Härtegrade
gehärteter, rostfreier Stahl - Fe - Cr
Nr. 50.2090.00
Gehärteter, rostfreier Stahl mit Deckel und Dichtung<i>classic line</i>

Mahlbecher mit Deckel und Dichtung
Mahlbechervolumen: 250 ml
Nutzinhalt: 30 … 125 ml
Gewicht netto: 3,200 kg
Allgemeine Werkstoff-Spezifikation:
Werkstoff: gehärteter, rostfreier Stahl - Fe-Cr
Abriebfestigkeit: gut
Einsatz für: harte, mittelharte, spröde Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter rostfreier Stahl– 1.4125
ISO/EN/DIN CodeX105CrMo17
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe81,4
Chrom – Cr17
Kohlenstoff – C1,1
Molybdän – Mo0,5
Physikalische und mechanische Eigenschaften
Dichte 7,7 kg/dm³
Härte~ 60 HRC


Hartmetall Wolframkarbid - WC - mit Stahlfassung
Nr. 50.2080.00
Hartmetall Wolframkarbid mit Stahlfassung, Deckel und Dichtung <i>classic line</i>

Mahlbecher mit Deckel und Dichtung
Mahlbechervolumen: 250 ml
Nutzinhalt: 30 … 125 ml
Gewicht netto: 5,000 kg
Allgemeine Werkstoff-Spezifikation:
Werkstoff: Wolframkarbid - WC
Abriebfestigkeit: sehr gut
Einsatz für: harte, abrasive Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffWolframkarbid – WC
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC88
Kobalt – Co 12
Physikalische und mechanische Eigenschaften
Dichte14,3 g/cm³
Härte89,7 HRA


Erläuterung der Härtegrade

ERSATZ-DICHTUNG FÜR PTFE MAHLBECHER 250 ML VOLUMEN

Ersatz-Dichtung PTFE 85/70 mm Ø für Achat Mahlbecher 80 + 250 ml Volumen
Nr. 50.2011.20
Für Achat Mahlbecher 80 und 250 ml Volumen

Ersatz-Dichtung Durchmesser 85/70 mm für Achat Mahlbecher 80 + 250 ml Volumen.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffPTFE
CAS Nr. 9002-84-0
Chemische Zusammensetzung
ElementFormel
PolytetrafluorethylenC 2F4
Schmelzpunkt327° C
Max. Applikations Temp. Konstant260° C
Max. Applikations Temp. Kurzzeit300° C
Physikalische und mechanische Eigenschaften
Dichte2,16g /cm³
Kugeldruckhärte ISO 868, ISO 2039-2, D 55 Shore
Ersatz-Dichtung PTFE 85/76 mm Ø für Siliziumnitrid Mahlbecher 250 ml Volumen
Nr. 50.2010.20
Für Siliziumnitrid Mahlbecher <i>classic line</i>

Ersatz-Dichtung aus PTFE, Durchmesser 85/76 mm für Mahlbecher Siliziumnitrid 250 ml Volumen.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffPTFE
CAS Nr. 9002-84-0
Chemische Zusammensetzung
ElementFormel
PolytetrafluorethylenC 2F4
Schmelzpunkt327° C
Max. Applikations Temp. Konstant260° C
Max. Applikations Temp. Kurzzeit300° C
Physikalische und mechanische Eigenschaften
Dichte2,16g /cm³
Kugeldruckhärte ISO 868, ISO 2039-2, D 55 Shore
Ersatz-Dichtung PTFE 90/75 mm Ø für alle anderen Mahlbecher 250 ml Volumen
Nr. 50.2230.20
Für alle Mahlbecher <i>classic line</i>

Ersatz-Dichtung aus PTFE, Durchmesser 90/75 mm für alle anderen Mahlbecher, 250 ml Volumen, außer Achat und Siliziumnitrid.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffPTFE
CAS Nr. 9002-84-0
Chemische Zusammensetzung
ElementFormel
PolytetrafluorethylenC 2F4
Schmelzpunkt327° C
Max. Applikations Temp. Konstant260° C
Max. Applikations Temp. Kurzzeit300° C
Physikalische und mechanische Eigenschaften
Dichte2,16g /cm³
Kugeldruckhärte ISO 868, ISO 2039-2, D 55 Shore

MAHLBECHER 80 ML VOLUMEN

Achat - SiO2 - mit Stahlfassung
Nr. 50.4055.00
Achat mit Stahlfassung, Deckel und Dichtung <i>classic line</i>

Mahlbecher mit Deckel und Dichtung
Mahlbechervolumen: 80 ml
Nutzinhalt: 10 … 30 ml
Gewicht netto: 1,550 kg
Allgemeine Werkstoff-Spezifikation:
Werkstoff: Achat - SiO2
Abriebfestigkeit: gut
Einsatz für: weiche bis mittelharte Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffAchat – SiO2
Chemische Zusammensetzung
ElementAnteil %
Siliziumoxid – SiO299,9
Aluminium – Al2O3< 0,02
Eisenoxid – Fe2O3< 0,02
Calciumoxid – CaO< 0,02
Magnesiumoxid – MgO< 0,02
Natriumoxid – Na2O< 0,02
Kaliumoxid – K2O< 0,02
Manganoxid – MnO< 0,02
Physikalische und mechanische Eigenschaften
Dichte2,65 g/cm³
Härte6,5 – 7 Mohs


Erläuterung der Härtegrade
Sinterkorund - 99,7% Al2O3
Nr. 50.4060.00
Sinterkorund mit Deckel und Dichtung <i>classic line</i>

Mahlbecher mit Deckel und Dichtung
Mahlbechervolumen: 80 ml
Nutzinhalt: 10 … 30 ml
Gewicht netto: 1,000 kg
Allgemeine Werkstoff-Spezifikation:
Werkstoff: Sinterkorund 1 - Al2O3
Abriebfestigkeit: bedingt gut
Einsatz für: mittelharte, faserige Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSinterkorund 1 – Al2O3
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Aluminiumoxid - Al2O399,651
Siliziumoxid - SiO20,257%
Calciumoxid – CaO0,081%
Sonstige0,011%
Physikalische und mechanische Eigenschaften
Dichte3,8 g/cm³
Härte18.000 N/mm² (Vickers 0,5)


Erläuterung der Härtegrade
Siliziumnitrid - Si3N4
Nr. 50.4310.00
Siliziumnitrid mit Deckel und Dichtung <i>classic line</i>

Mahlbecher mit Deckel und Dichtung
Mahlbechervolumen: 80 ml
Nutzinhalt: 10 … 30 ml
Gewicht netto: 0,800 kg
Allgemeine Werkstoff-Spezifikation:
Werkstoff: Siliziumnitrid - Si3N4
Abriebfestigkeit: extrem gut
Einsatz für: abrasive Proben, metallfreie Mahlung
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSiliziumnitrid - Si3N4
ISO/EN/DIN CodeSNCB5
Chemische Zusammensetzung
ElementAnteil %
Al2 O3 Y2 O39
Si3 N491
Physikalische und mechanische Eigenschaften
Dichte3,25 g/cm³
Härte91,1 HRA


Erläuterung der Härtegrade
Zirkonoxid - ZrO2
Nr. 50.4110.00
Zirkonoxid mit Deckel und Dichtung <i>classic line</i>

Mahlbecher mit Deckel und Dichtung
Mahlbechervolumen: 80 ml
Nutzinhalt: 10 … 30 ml
Gewicht netto: 1,400 kg
Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: sehr gut
Einsatz für: faserige, abrasive Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid – ZrO2
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid – ZrO2 94,2 - 95,2
Hafniumoxid – HfO2 1 - 2
Magnesiumoxid – MgO3,5
Siliziumdioxid – SiO20,1
Aluminiumoxid – Al2O30,1
Sonstiges0,1
Physikalische und mechanische Eigenschaften
Dichte5,7 g/cm³
Härte Vickers 1200 (HVA10)


Erläuterung der Härtegrade
gehärteter, rostfreier Stahl - Fe - Cr
Nr. 50.4090.00
Gehärteter, rostfreier Stahl mit Deckel und Dichtung <i>classic line</i>

Mahlbecher mit Deckel und Dichtung
Mahlbechervolumen: 80 ml
Nutzinhalt: 10 … 30 ml
Gewicht netto: 1,900 kg
Allgemeine Werkstoff-Spezifikation:
Werkstoff: gehärteter, rostfreier Stahl - Fe-Cr
Abriebfestigkeit: gut
Einsatz für: harte, mittelharte, spröde Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter rostfreier Stahl– 1.4125
ISO/EN/DIN CodeX105CrMo17
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe81,4
Chrom – Cr17
Kohlenstoff – C1,1
Molybdän – Mo0,5
Physikalische und mechanische Eigenschaften
Dichte 7,7 kg/dm³
Härte~ 60 HRC


Hartmetall Wolframkarbid - WC - mit Stahlfassung
Nr. 50.4080.00
Mahlbecher aus Hartmetall Wolframkarbid mit Stahlfassung, 80 ml Volumen <i>classic line</i>

Mahlbecher mit Deckel und Dichtung
Mahlbechervolumen: 80 ml
Nutzinhalt: 10 … 30 ml
Gewicht netto: 2,400 kg
Allgemeine Werkstoff-Spezifikation:
Werkstoff: Wolframkarbid - WC
Abriebfestigkeit: sehr gut
Einsatz für: harte, abrasive Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffWolframkarbid – WC
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC88
Kobalt – Co 12
Physikalische und mechanische Eigenschaften
Dichte14,3 g/cm³
Härte89,7 HRA


Erläuterung der Härtegrade

ERSATZ-DICHTUNG PTFE FÜR MAHLBECHER 80 ML VOLUMEN UND ADAPTER

Ersatz-Dichtung PTFE 85/70 mm Ø für Achat Mahlbecher 80 + 250 ml Volumen
Nr. 50.2011.20
Für Achat Mahlbecher 80 und 250 ml Volumen

Ersatz-Dichtung Durchmesser 85/70 mm für Achat Mahlbecher 80 + 250 ml Volumen.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffPTFE
CAS Nr. 9002-84-0
Chemische Zusammensetzung
ElementFormel
PolytetrafluorethylenC 2F4
Schmelzpunkt327° C
Max. Applikations Temp. Konstant260° C
Max. Applikations Temp. Kurzzeit300° C
Physikalische und mechanische Eigenschaften
Dichte2,16g /cm³
Kugeldruckhärte ISO 868, ISO 2039-2, D 55 Shore
Ersatz-Dichtung PTFE 80/65 mm Ø für alle anderen Mahlbecher 80 ml Volumen
Nr. 50.4230.20
Ersatz-Dichtung für alle anderen Mahlbecher  80 ml Volumen <i>classic line</i>

Ersatz-Dichtung aus PTFE, Durchmesser 80/65 mm für alle anderen Mahlbecher 80 ml Volumen.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffPTFE
CAS Nr. 9002-84-0
Chemische Zusammensetzung
ElementFormel
PolytetrafluorethylenC 2F4
Schmelzpunkt327° C
Max. Applikations Temp. Konstant260° C
Max. Applikations Temp. Kurzzeit300° C
Physikalische und mechanische Eigenschaften
Dichte2,16g /cm³
Kugeldruckhärte ISO 868, ISO 2039-2, D 55 Shore

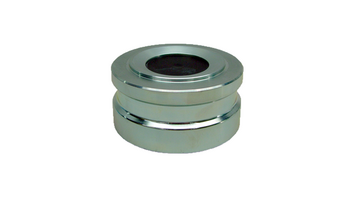

Adapter für Mahlbecher 80 ml Volumen
Nr. 90.1120.09
Adapter für Mahlbecher 80 ml Volumen <i>classic line</i>

Erforderlich zum Ausgleich, wenn nur ein Mahlbecher mit 12, 45 oder 80 ml Volumen pro Becherhalterung in die PULVERISETTE 4, PULVERISETTE 5 oder PULVERISETTE 6 classic line eingesetzt werden soll.


MAHLKUGELN

Auswahlhilfe

  • Materialdaten Mahlbecher, Mahlkugeln

    Werkstoff Hauptbestandteil des Werkstoffs Dichte g/cm³ Abriebfestigkeit Einsatz für Mahlgut
    Achat SiO2 2,65 gut weiche bis mittelharte Proben
    Sinterkorund Al2O3(99,7 %) 3,8 bedingt gut mittelharte, faserige Proben
    Siliziumnitrid Si3N4 3,25 extrem gut abrasive Proben, metallfreie Mahlung
    Zirkonoxid ZrO2 5,7 sehr gut faserige, abrasive Proben
    gehärteter, rostfreier Stahl Fe - Cr 7,7 gut harte, mittelharte, spröde Proben
    Hartmetall Wolframkarbid WC 14,3 sehr gut harte, abrasive Proben
  • Empfohlene Mahlkugelgröße

    Art der Anwendung geeignete Kugeldurchmesser
    Maximale Aufgabegröße 10 mm 30 mm oder 40 mm
    Mittlere Aufgabegröße von ≤ 5 mm 20 mm, 15 mm oder 10 mm
    Feines Material 0,5 mm 10 mm oder kleiner
    Homogenisieren trockener oder flüssiger Proben 20 mm oder kleiner
    Homogenisieren dickflüssiger Proben 20 mm
    Die angegebenen Mahlkugelgrößen sind applikationsabhängige Richtwerte. Es ist nicht zu empfehlen Kugeln mit unterschiedlichen Durchmessern zu mischen. Mahlkugeln mit einem Durchmesser von 40 mm nur bei kurzer Mahldauer verwenden.
  • Empfohlene Anzahl Kugeln pro Mahlbecher

    Mahlbecher/
    Nutzinhalt (Mahlgut)
    80 ml
    10 – 30 ml
    250 ml
    30 – 125 ml
    500 ml
    80 – 225 ml
    Kugeln Ø
    40 mm 4
    30 mm 6 8
    20 mm 5 15 25
    15 mm 10 45 70
    10 mm 25 50 100
    5 mm 250 1200 2000
    Mahlbecher/
    Nutzinhalt (Mahlgut)
    80 ml
    10 – 30 ml
    250 ml
    30 - 125 ml
    500 ml
    180 – 225 ml
    Zirkonoxid 100 g 400 g 800 g
    Gehärteter, rostfreier Stahl 150 g 500 g 1100 g
    Hartmetall Wolframkarbid 300 g 1000 g 2100 g
  • Weitere Informationen

    Mahlkugeln mit Durchmesser 3 mm und kleiner müssen eingewogen werden. Die o. a. Tabelle gibt Ihnen die notwendige Einwaage je Mahlbecher an.

    Die angegebene Kugelfüllung pro Becher ist die Mindestmenge; je nach Materialverhalten sollte sie eventuell erhöht werden. Der Nutzinhalt ist von der Art des Materials abhängig. In Ausnahmefällen kann die Menge der Mahlkugeln um bis zu 15 % reduziert werden, allerdings ist dann mit erhöhtem Abrieb zu rechnen. Grundsätzlich gilt: Kleinere Mahlkugeln erzielen feinere Mahlergebnisse.

    Im Normalfall werden Mahlbecher und Kugeln aus gleichem Material eingesetzt. Zur Verkürzung der Mahlzeit können Mahlbecher und -kugeln mit einer höheren Dichte und damit höherer Schlagenergie eingesetzt werden.

Zum Erreichen bester Mahlergebnisse werden Mahlkugeln in den Durchmessern 0,1 - 40 mm und in 6 verschiedenen Materialien angeboten. Verunreinigungen der Proben durch unerwünschten Abrieb können so gezielt vermieden werden. Die empfohlene Anzahl Kugeln pro Mahlbecher finden Sie in der Auswahlhilfe.

WÄHLEN SIE DEN MAHLKUGEL DURCHMESSER

MAHLKUGELN 40 MM DURCHMESSER FÜR MAHLBECHER 500 ML

Sinterkorund - 99,7% Al2O3
Nr. 55.0400.06
Mahlkugel aus Sinterkorund, 40 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Sinterkorund 1 - Al2O3
Abriebfestigkeit: bedingt gut
Einsatz für: mittelharte, faserige Proben


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSinterkorund 1 – Al2O3
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Aluminiumoxid - Al2O399,651
Siliziumoxid - SiO20,257%
Calciumoxid – CaO0,081%
Sonstige0,011%
Physikalische und mechanische Eigenschaften
Dichte3,8 g/cm³
Härte18.000 N/mm² (Vickers 0,5)


Erläuterung der Härtegrade
Siliziumnitrid - Si3N4
Nr. 55.0400.31
Mahlkugel aus Siliziumnitrid, 40 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Siliziumnitrid - Si3N4
Abriebfestigkeit: extrem gut
Einsatz für: abrasive Proben, metallfreie Mahlung


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSiliziumnitrid - Si3N4
ISO/EN/DIN CodeSNCB5
Chemische Zusammensetzung
ElementAnteil %
Al2 O3 Y2 O312,5
Si3 N486,5
andere1,00
Physikalische und mechanische Eigenschaften
Dichte3,25 g/cm³
Härte91,1 HRA


Erläuterung der Härtegrade
Zirkonoxid - ZrO2
Nr. 55.0400.27
Mahlkugel aus Zirkonoxid, 40 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: sehr gut
Einsatz für: faserige, abrasive Proben


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid – ZrO2
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid – ZrO2 94,2 - 95,2
Hafniumoxid – HfO2 1 - 2
Magnesiumoxid – MgO3,5
Siliziumdioxid – SiO20,1
Aluminiumoxid – Al2O30,1
Sonstiges0,1
Physikalische und mechanische Eigenschaften
Dichte5,7 g/cm³
Härte Vickers 1200 (HVA10)


Erläuterung der Härtegrade
gehärteter, rostfreier Stahl - Fe - Cr
Nr. 55.0400.09
Mahlkugel aus gehärtetem, rostfreiem Stahl, 40 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: gehärteter, rostfreier Stahl - Fe-Cr
Abriebfestigkeit: gut
Einsatz für: harte, mittelharte, spröde Proben


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter rostfreier Stahl– 1.4125
ISO/EN/DIN CodeX105CrMo17
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe81,4
Chrom – Cr17
Kohlenstoff – C1,1
Molybdän – Mo0,5
Physikalische und mechanische Eigenschaften
Dichte 7,7 kg/dm³
Härte~ 60 HRC


MAHLKUGELN 30 MM DURCHMESSER FÜR MAHLBECHER 500 ML, 250 ML

Achat - SiO2 - poliert
Nr. 55.0300.05
Mahlkugel aus Achat 30 mm Ø, poliert

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Achat - SiO2
Abriebfestigkeit: gut
Einsatz für: weiche bis mittelharte Proben


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffAchat – SiO2
Chemische Zusammensetzung
ElementAnteil %
Siliziumoxid – SiO299,9
Aluminium – Al2O3< 0,02
Eisenoxid – Fe2O3< 0,02
Calciumoxid – CaO< 0,02
Magnesiumoxid – MgO< 0,02
Natriumoxid – Na2O< 0,02
Kaliumoxid – K2O< 0,02
Manganoxid – MnO< 0,02
Physikalische und mechanische Eigenschaften
Dichte2,65 g/cm³
Härte6,5 – 7 Mohs


Erläuterung der Härtegrade
Sinterkorund - 99,7% Al2O3
Nr. 55.0300.06
Mahlkugel aus Sinterkorund, 30 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Sinterkorund 1 - Al2O3
Abriebfestigkeit: bedingt gut
Einsatz für: mittelharte, faserige Proben


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSinterkorund 1 – Al2O3
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Aluminiumoxid - Al2O399,651
Siliziumoxid - SiO20,257%
Calciumoxid – CaO0,081%
Sonstige0,011%
Physikalische und mechanische Eigenschaften
Dichte3,8 g/cm³
Härte18.000 N/mm² (Vickers 0,5)


Erläuterung der Härtegrade
Siliziumnitrid - Si3N4
Nr. 55.0300.31
Mahlkugel aus Siliziumnitrid, 30 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Siliziumnitrid - Si3N4
Abriebfestigkeit: extrem gut
Einsatz für: abrasive Proben, metallfreie Mahlung


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSiliziumnitrid - Si3N4
ISO/EN/DIN CodeSNCB5
Chemische Zusammensetzung
ElementAnteil %
Al2 O3 Y2 O312,5
Si3 N486,5
andere1,00
Physikalische und mechanische Eigenschaften
Dichte3,25 g/cm³
Härte91,1 HRA


Erläuterung der Härtegrade
Zirkonoxid - ZrO2
Nr. 55.0300.27
Mahlkugel aus Zirkonoxid, 30 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: sehr gut
Einsatz für: faserige, abrasive Proben


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid – ZrO2
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid – ZrO2 94,2 - 95,2
Hafniumoxid – HfO2 1 - 2
Magnesiumoxid – MgO3,5
Siliziumdioxid – SiO20,1
Aluminiumoxid – Al2O30,1
Sonstiges0,1
Physikalische und mechanische Eigenschaften
Dichte5,7 g/cm³
Härte Vickers 1200 (HVA10)


Erläuterung der Härtegrade
gehärteter, rostfreier Stahl - Fe - Cr
Nr. 55.0300.09
Mahlkugel aus gehärtetem, rostfreiem Stahl, 30 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: gehärteter, rostfreier Stahl - Fe-Cr
Abriebfestigkeit: gut
Einsatz für: harte, mittelharte, spröde Proben


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter rostfreier Stahl– 1.4125
ISO/EN/DIN CodeX105CrMo17
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe81,4
Chrom – Cr17
Kohlenstoff – C1,1
Molybdän – Mo0,5
Physikalische und mechanische Eigenschaften
Dichte 7,7 kg/dm³
Härte~ 60 HRC


Hartmetall Wolframkarbid - WC
Nr. 55.0300.08
Mahlkugel aus Hartmetall Wolframkarbid, 30 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Wolframkarbid - WC
Abriebfestigkeit: sehr gut
Einsatz für: harte, abrasive Proben


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffWolframkarbid – WC
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC88
Kobalt – Co 12
Physikalische und mechanische Eigenschaften
Dichte14,3 g/cm³
Härte89,7 HRA


Erläuterung der Härtegrade

MAHLKUGELN 20 MM DURCHMESSER FÜR MAHLBECHER 500 ML, 250 ML, 80 ML

Achat - SiO2 - poliert
Nr. 55.0200.05
Mahlkugel aus Achat 20 mm Ø, poliert

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Achat - SiO2
Abriebfestigkeit: gut
Einsatz für: weiche bis mittelharte Proben


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffAchat – SiO2
Chemische Zusammensetzung
ElementAnteil %
Siliziumoxid – SiO299,9
Aluminium – Al2O3< 0,02
Eisenoxid – Fe2O3< 0,02
Calciumoxid – CaO< 0,02
Magnesiumoxid – MgO< 0,02
Natriumoxid – Na2O< 0,02
Kaliumoxid – K2O< 0,02
Manganoxid – MnO< 0,02
Physikalische und mechanische Eigenschaften
Dichte2,65 g/cm³
Härte6,5 – 7 Mohs


Erläuterung der Härtegrade
Sinterkorund - 99,7% Al2O3
Nr. 55.0200.06
Mahlkugel aus Sinterkorund, 20 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Sinterkorund 1 - Al2O3
Abriebfestigkeit: bedingt gut
Einsatz für: mittelharte, faserige Proben


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSinterkorund 1 – Al2O3
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Aluminiumoxid - Al2O399,651
Siliziumoxid - SiO20,257%
Calciumoxid – CaO0,081%
Sonstige0,011%
Physikalische und mechanische Eigenschaften
Dichte3,8 g/cm³
Härte18.000 N/mm² (Vickers 0,5)


Erläuterung der Härtegrade
Siliziumnitrid - Si3N4
Nr. 55.0200.31
Mahlkugel aus Siliziumnitrid, 20 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Siliziumnitrid - Si3N4
Abriebfestigkeit: extrem gut
Einsatz für: abrasive Proben, metallfreie Mahlung


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSiliziumnitrid - Si3N4
ISO/EN/DIN CodeSNCB5
Chemische Zusammensetzung
ElementAnteil %
Al2 O3 Y2 O312,5
Si3 N486,5
andere1,00
Physikalische und mechanische Eigenschaften
Dichte3,25 g/cm³
Härte91,1 HRA


Erläuterung der Härtegrade
Zirkonoxid - ZrO2
Nr. 55.0200.27
Mahlkugel aus Zirkonoxid, 20 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: sehr gut
Einsatz für: faserige, abrasive Proben


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid – ZrO2
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid – ZrO2 94,2 - 95,2
Hafniumoxid – HfO2 1 - 2
Magnesiumoxid – MgO3,5
Siliziumdioxid – SiO20,1
Aluminiumoxid – Al2O30,1
Sonstiges0,1
Physikalische und mechanische Eigenschaften
Dichte5,7 g/cm³
Härte Vickers 1200 (HVA10)


Erläuterung der Härtegrade
gehärteter, rostfreier Stahl - Fe - Cr
Nr. 55.0200.09
Mahlkugel aus gehärtetem, rostfreiem Stahl, 20 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: gehärteter, rostfreier Stahl - Fe-Cr
Abriebfestigkeit: gut
Einsatz für: harte, mittelharte, spröde Proben


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter rostfreier Stahl– 1.4125
ISO/EN/DIN CodeX105CrMo17
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe81,4
Chrom – Cr17
Kohlenstoff – C1,1
Molybdän – Mo0,5
Physikalische und mechanische Eigenschaften
Dichte 7,7 kg/dm³
Härte~ 60 HRC


Hartmetall Wolframkarbid - WC
Nr. 55.0200.08
Mahlkugel aus Hartmetall Wolframkarbid, 20 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Wolframkarbid - WC
Abriebfestigkeit: sehr gut
Einsatz für: harte, abrasive Proben


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffWolframkarbid – WC
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC88
Kobalt – Co 12
Physikalische und mechanische Eigenschaften
Dichte14,3 g/cm³
Härte89,7 HRA


Erläuterung der Härtegrade

MAHLKUGELN 15 MM DURCHMESSER FÜR MAHLBECHER FÜR MAHLBECHER 500 ML, 250 ML, 80 ML

Achat - SiO2 - poliert
Nr. 55.0150.05
Mahlkugel aus Achat 15 mm Ø, poliert

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Achat - SiO2
Abriebfestigkeit: gut
Einsatz für: weiche bis mittelharte Proben


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffAchat – SiO2
Chemische Zusammensetzung
ElementAnteil %
Siliziumoxid – SiO299,9
Aluminium – Al2O3< 0,02
Eisenoxid – Fe2O3< 0,02
Calciumoxid – CaO< 0,02
Magnesiumoxid – MgO< 0,02
Natriumoxid – Na2O< 0,02
Kaliumoxid – K2O< 0,02
Manganoxid – MnO< 0,02
Physikalische und mechanische Eigenschaften
Dichte2,65 g/cm³
Härte6,5 – 7 Mohs


Erläuterung der Härtegrade
Sinterkorund - 99.7% Al2O3
Nr. 55.0150.06
Mahlkugel aus Sinterkorund, 15 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Sinterkorund 1 - Al2O3
Abriebfestigkeit: bedingt gut
Einsatz für: mittelharte, faserige Proben


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSinterkorund 1 – Al2O3
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Aluminiumoxid - Al2O399,651
Siliziumoxid - SiO20,257%
Calciumoxid – CaO0,081%
Sonstige0,011%
Physikalische und mechanische Eigenschaften
Dichte3,8 g/cm³
Härte18.000 N/mm² (Vickers 0,5)


Erläuterung der Härtegrade
Siliziumnitrid - Si3N4
Nr. 55.0150.31
Mahlkugel aus Siliziumnitrid, 15 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Siliziumnitrid - Si3N4
Abriebfestigkeit: extrem gut
Einsatz für: abrasive Proben, metallfreie Mahlung


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSiliziumnitrid - Si3N4
ISO/EN/DIN CodeSNCB5
Chemische Zusammensetzung
ElementAnteil %
Al2 O3 Y2 O312,5
Si3 N486,5
andere1,00
Physikalische und mechanische Eigenschaften
Dichte3,25 g/cm³
Härte91,1 HRA


Erläuterung der Härtegrade
Zirkonoxid - ZrO2
Nr. 55.0150.27
Mahlkugel aus Zirkonoxid, 15 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: sehr gut
Einsatz für: faserige, abrasive Proben


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid – ZrO2
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid – ZrO2 94,2 - 95,2
Hafniumoxid – HfO2 1 - 2
Magnesiumoxid – MgO3,5
Siliziumdioxid – SiO20,1
Aluminiumoxid – Al2O30,1
Sonstiges0,1
Physikalische und mechanische Eigenschaften
Dichte5,7 g/cm³
Härte Vickers 1200 (HVA10)


Erläuterung der Härtegrade
gehärteter, rostfreier Stahl - Fe - Cr
Nr. 55.0150.09
Mahlkugel aus gehärtetem, rostfreiem Stahl, 15 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: gehärteter, rostfreier Stahl - Fe-Cr
Abriebfestigkeit: gut
Einsatz für: harte, mittelharte, spröde Proben


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter rostfreier Stahl– 1.4125
ISO/EN/DIN CodeX105CrMo17
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe81,4
Chrom – Cr17
Kohlenstoff – C1,1
Molybdän – Mo0,5
Physikalische und mechanische Eigenschaften
Dichte 7,7 kg/dm³
Härte~ 60 HRC


Hartmetall Wolframkarbid - WC
Nr. 55.0150.08
Mahlkugel aus Hartmetall Wolframkarbid, 15 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Wolframkarbid - WC
Abriebfestigkeit: sehr gut
Einsatz für: harte, abrasive Proben


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffWolframkarbid – WC
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC88
Kobalt – Co 12
Physikalische und mechanische Eigenschaften
Dichte14,3 g/cm³
Härte89,7 HRA


Erläuterung der Härtegrade

MAHLKUGELN 10 MM DURCHMESSER FÜR MAHLBECHER 500 ML, 250 ML, 80 ML

Achat - SiO2 - poliert
Nr. 55.0100.05
Mahlkugel aus Achat 10 mm Ø, poliert

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Achat - SiO2
Abriebfestigkeit: gut
Einsatz für: weiche bis mittelharte Proben
Mahlkugeln 10 mm Ø aus Achat werden auch als Siebhilfe für die Trockensiebung von Material mit hohem Feinanteil empfohlen.
Empfohlene Menge pro Sieb: 10 Stück.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffAchat – SiO2
Chemische Zusammensetzung
ElementAnteil %
Siliziumoxid – SiO299,9
Aluminium – Al2O3< 0,02
Eisenoxid – Fe2O3< 0,02
Calciumoxid – CaO< 0,02
Magnesiumoxid – MgO< 0,02
Natriumoxid – Na2O< 0,02
Kaliumoxid – K2O< 0,02
Manganoxid – MnO< 0,02
Physikalische und mechanische Eigenschaften
Dichte2,65 g/cm³
Härte6,5 – 7 Mohs


Erläuterung der Härtegrade
Sinterkorund - 99.7% Al2O3
Nr. 55.0100.06
Mahlkugel aus Sinterkorund, 10 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Sinterkorund 1 - Al2O3
Abriebfestigkeit: bedingt gut
Einsatz für: mittelharte, faserige Proben


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSinterkorund 1 – Al2O3
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Aluminiumoxid - Al2O399,651
Siliziumoxid - SiO20,257%
Calciumoxid – CaO0,081%
Sonstige0,011%
Physikalische und mechanische Eigenschaften
Dichte3,8 g/cm³
Härte18.000 N/mm² (Vickers 0,5)


Erläuterung der Härtegrade
Siliziumnitrid - Si3N4
Nr. 55.0100.31
Mahlkugel aus Siliziumnitrid, 10 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Siliziumnitrid - Si3N4
Abriebfestigkeit: extrem gut
Einsatz für: abrasive Proben, metallfreie Mahlung


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSiliziumnitrid - Si3N4
ISO/EN/DIN CodeSNCB5
Chemische Zusammensetzung
ElementAnteil %
Al2 O3 Y2 O312,5
Si3 N486,5
andere1,00
Physikalische und mechanische Eigenschaften
Dichte3,25 g/cm³
Härte91,1 HRA


Erläuterung der Härtegrade
Zirkonoxid - ZrO2
Nr. 55.0100.27
Mahlkugel aus Zirkonoxid, 10 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: sehr gut
Einsatz für: faserige, abrasive Proben


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid – ZrO2
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid – ZrO2 94,2 - 95,2
Hafniumoxid – HfO2 1 - 2
Magnesiumoxid – MgO3,5
Siliziumdioxid – SiO20,1
Aluminiumoxid – Al2O30,1
Sonstiges0,1
Physikalische und mechanische Eigenschaften
Dichte5,7 g/cm³
Härte Vickers 1200 (HVA10)


Erläuterung der Härtegrade
gehärteter, rostfreier Stahl - Fe - Cr
Nr. 55.0100.09
Mahlkugel aus gehärtetem, rostfreiem Stahl, 10 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: gehärteter, rostfreier Stahl - Fe-Cr
Abriebfestigkeit: gut
Einsatz für: harte, mittelharte, spröde Proben


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter rostfreier Stahl– 1.4125
ISO/EN/DIN CodeX105CrMo17
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe81,4
Chrom – Cr17
Kohlenstoff – C1,1
Molybdän – Mo0,5
Physikalische und mechanische Eigenschaften
Dichte 7,7 kg/dm³
Härte~ 60 HRC


Hartmetall Wolframkarbid - WC
Nr. 55.0100.08
Mahlkugel aus Hartmetall Wolframkarbid, 10 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Wolframkarbid - WC
Abriebfestigkeit: sehr gut
Einsatz für: harte, abrasive Proben


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffWolframkarbid – WC
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC88
Kobalt – Co 12
Physikalische und mechanische Eigenschaften
Dichte14,3 g/cm³
Härte89,7 HRA


Erläuterung der Härtegrade

MAHLKUGELN 5 MM DURCHMESSER FÜR MAHLBECHER 500 ML, 250 ML, 80 ML

Achat - SiO2 - poliert
Nr. 55.0050.05
Mahlkugel aus Achat 5 mm Ø, poliert

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Achat - SiO2
Abriebfestigkeit: gut
Einsatz für: weiche bis mittelharte Proben
100 Mahlkugeln Achat mit 5 mm Ø wiegen ca. 17 g. Mit Hilfe der Gewichtsangabe kann die hohe Kugelanzahl pro Mahlbecher durch Wiegen ermittelt werden.
Mahlkugeln 5 mm Ø aus Achat werden auch als Siebhilfe für die Trockensiebung von Material mit hohem Feinanteil empfohlen.
Empfohlene Menge pro Sieb: 15 Stück.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffAchat – SiO2
Chemische Zusammensetzung
ElementAnteil %
Siliziumoxid – SiO299,9
Aluminium – Al2O3< 0,02
Eisenoxid – Fe2O3< 0,02
Calciumoxid – CaO< 0,02
Magnesiumoxid – MgO< 0,02
Natriumoxid – Na2O< 0,02
Kaliumoxid – K2O< 0,02
Manganoxid – MnO< 0,02
Physikalische und mechanische Eigenschaften
Dichte2,65 g/cm³
Härte6,5 – 7 Mohs


Erläuterung der Härtegrade
Zirkonoxid - ZrO2
Nr. 55.0050.27
Mahlkugel aus Zirkonoxid  5 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: extrem gut
Einsatz für: faserige, abrasive Proben
100 Mahlkugeln Zirkonoxid mit 5 mm Ø wiegen ca. 38 g.
Mit Hilfe der Gewichtsangabe kann die hohe Kugelanzahl pro Mahlbecher durch Wiegen ermittelt werden.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid ZrO2
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid - ZrO295%
Yttriumoxid -Y2O35%
Physikalische und mechanische Eigenschaften
Dichte6,0 g/cm³
Härte Vickers1300 (HV10)


Erläuterung der Härtegrade
gehärteter, rostfreier Stahl - Fe - Cr
Nr. 55.0050.09
Mahlkugel aus gehärtetem, rostfreiem Stahl, 5 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: gehärteter, rostfreier Stahl - Fe-Cr
Abriebfestigkeit: gut
Einsatz für: harte, mittelharte, spröde Proben
100 Mahlkugeln aus gehärtetem, rostfreiem Stahl mit 5 mm Ø wiegen ca. 52 g.
Mit Hilfe der Gewichtsangabe kann die hohe Kugelanzahl pro Mahlbecher durch Wiegen ermittelt werden.


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter rostfreier Stahl– 1.4125
ISO/EN/DIN CodeX105CrMo17
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe81,4
Chrom – Cr17
Kohlenstoff – C1,1
Molybdän – Mo0,5
Physikalische und mechanische Eigenschaften
Dichte 7,7 kg/dm³
Härte~ 60 HRC


Hartmetall Wolframkarbid - WC
Nr. 55.0050.08
Mahlkugel aus Hartmetall Wolframkarbid, 5 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Wolframkarbid - WC
Abriebfestigkeit: sehr gut
Einsatz für: harte, abrasive Proben
100 Mahlkugeln Hartmetall Wolframkarbid mit 5 mm Ø wiegen ca. 97 g. Mit Hilfe der Gewichtsangabe kann die hohe Kugelanzahl pro Mahlbecher durch Wiegen ermittelt werden.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffWolframkarbid – WC
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC88
Kobalt – Co 12
Physikalische und mechanische Eigenschaften
Dichte14,3 g/cm³
Härte89,7 HRA


Erläuterung der Härtegrade

MAHLKUGELN ≤ 3 MM DURCHMESSER FÜR MAHLBECHER 500 ML, 250 ML, 80 ML (100 G PACKUNG)

3 mm Ø Zirkonoxid - ZrO2
Nr. 55.0030.27
Mahlkugel aus Zirkonoxid 3 mm Ø (100 g Packung)

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: sehr gut
Einsatz für: faserige, abrasive Proben
Mahlkugeln aus Zirkonoxid mit einem 3 mm Ø sind in 100 g Einheiten verpackt und müssen eingewogen werden.
In der Auswahlhilfe finden Sie die notwendige Einwaage je Mahlbecher.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid ZrO2
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid - ZrO295%
Yttriumoxid -Y2O35%
Physikalische und mechanische Eigenschaften
Dichte6,0 g/cm³
Härte Vickers1300 (HV10)


Erläuterung der Härtegrade
2 mm Ø Zirkonoxid - ZrO2
Nr. 55.0020.27
Mahlkugel aus Zirkonoxid 2 mm Ø (100 g Packung)

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: Sehr gut
Einsatz für: faserige, abrasive Proben
Mahlkugeln aus Zirkonoxid mit einem 2 mm Ø sind in 100 g Einheiten verpackt und müssen eingewogen werden. In der Auswahlhilfe finden Sie die notwendige Einwaage je Mahlbecher.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid ZrO2
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid - ZrO295%
Yttriumoxid -Y2O35%
Physikalische und mechanische Eigenschaften
Dichte6,0 g/cm³
Härte Vickers1300 (HV10)


Erläuterung der Härtegrade
1,5 mm Ø Zirkonoxid - ZrO2
Nr. 55.0015.27
Mahlkugel aus Zirkonoxid 1,5 mm Ø (100 g Packung)

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: sehr gut
Einsatz für: faserige, abrasive Proben
Mahlkugeln aus Zirkonoxid mit einem 1,5 mm Ø sind in 100 g Einheiten verpackt und müssen eingewogen werden.
In der Auswahlhilfe finden Sie die notwendige Einwaage je Mahlbecher.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid ZrO2
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid - ZrO295%
Yttriumoxid -Y2O35%
Physikalische und mechanische Eigenschaften
Dichte6,0 g/cm³
Härte Vickers1300 (HV10)


Erläuterung der Härtegrade
1 mm Ø Zirkonoxid - ZrO2
Nr. 55.0010.27
Mahlkugel aus Zirkonoxid 1 mm Ø (100 g Packung)

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: Sehr gut
Einsatz für: faserige, abrasive Proben
Mahlkugeln aus Zirkonoxid mit einem 1 mm Ø sind in 100 g Einheiten verpackt und müssen eingewogen werden. In der Auswahlhilfe finden Sie die notwendige Einwaage je Mahlbecher.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid ZrO2
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid - ZrO295%
Yttriumoxid -Y2O35%
Physikalische und mechanische Eigenschaften
Dichte6,0 g/cm³
Härte Vickers1300 (HV10)


Erläuterung der Härtegrade
0,5 mm Ø Zirkonoxid - ZrO2
Nr. 55.0005.27
Mahlkugel aus Zirkonoxid 0,5 mm Ø (100 g Packung)

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: Sehr gut
Einsatz für: faserige, abrasive Proben
Mahlkugeln aus Zirkonoxid mit einem 0,5 mm Ø sind in 100 g Einheiten verpackt und müssen eingewogen werden.
In der Auswahlhilfe finden Sie die notwendige Einwaage je Mahlbecher.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid ZrO2
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid - ZrO295%
Yttriumoxid -Y2O35%
Physikalische und mechanische Eigenschaften
Dichte6,0 g/cm³
Härte Vickers1300 (HV10)


Erläuterung der Härtegrade
0,1 mm Ø Zirkonoxid ZrO2
Nr. 55.0001.27
Mahlkugel aus Zirkonoxid 0,1 mm Ø (100 g Packung)

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: Sehr gut
Einsatz für: faserige, abrasive Proben
Mahlkugeln aus Zirkonoxid mit einem 0,1 mm Ø sind in 100 g Einheiten verpackt und müssen eingewogen werden.
In der Auswahlhilfe finden Sie die notwendige Einwaage je Mahlbecher.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid ZrO2
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid - ZrO295%
Yttriumoxid -Y2O35%
Physikalische und mechanische Eigenschaften
Dichte6,0 g/cm³
Härte Vickers1300 (HV10)


Erläuterung der Härtegrade
3 mm Ø gehärteter, rostfreier Stahl - Fe - Cr
Nr. 55.0030.09
Mahlkugel aus gehärtetem, rostfreiem Stahl 3 mm Ø (100 g Packung)

Allgemeine Werkstoff-Spezifikation:
Werkstoff: gehärteter, rostfreier Stahl - Fe-Cr
Abriebfestigkeit: gut
Einsatz für: harte, mittelharte, spröde Proben
Mahlkugeln aus gehärtetem, rostfreiem Stahl mit einem 3 mm Ø sind in 100 g Einheiten verpackt und müssen eingewogen werden.
In der Auswahlhilfe finden Sie die notwendige Einwaage je Mahlbecher.


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter rostfreier Stahl– 1.4125
ISO/EN/DIN CodeX105CrMo17
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe81,4
Chrom – Cr17
Kohlenstoff – C1,1
Molybdän – Mo0,5
Physikalische und mechanische Eigenschaften
Dichte 7,7 kg/dm³
Härte~ 60 HRC


1 mm Ø gehärteter, rostfreier Stahl - Fe - Cr
Nr. 55.0010.09
Mahlkugel aus gehärtetem, rostfreiem Stahl 1 mm Ø (100 g Packung)

Allgemeine Werkstoff-Spezifikation:
Werkstoff: gehärteter, rostfreier Stahl - Fe-Cr
Abriebfestigkeit: gut
Einsatz für: harte, mittelharte, spröde Proben
Mahlkugeln aus gehärtetem, rostfreiem Stahl mit einem 1 mm Ø sind in 100 g Einheiten verpackt und müssen eingewogen werden.
In der Auswahlhilfe finden Sie die notwendige Einwaage je Mahlbecher.


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter rostfreier Stahl– 1.4125
ISO/EN/DIN CodeX105CrMo17
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe81,4
Chrom – Cr17
Kohlenstoff – C1,1
Molybdän – Mo0,5
Physikalische und mechanische Eigenschaften
Dichte 7,7 kg/dm³
Härte~ 60 HRC


3 mm Ø Hartmetall Wolframkarbid - WC
Nr. 55.0030.08
Mahlkugel aus Hartmetall Wolframkarbid 3 mm Ø (100 g Packung)

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Wolframkarbid - WC
Abriebfestigkeit: Sehr gut
Einsatz für: Harte, abrasive Proben
Mahlkugeln aus Hartmetall Wolframkarbid mit einem 3 mm Ø sind in 100 g Einheiten verpackt und müssen eingewogen werden.
In der Auswahlhilfe finden Sie die notwendige Einwaage je Mahlbecher.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffWolframkarbid – WC
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC88
Kobalt – Co 12
Physikalische und mechanische Eigenschaften
Dichte14,3 g/cm³
Härte89,7 HRA


Erläuterung der Härtegrade
1,6 mm Ø Hartmetall Wolframkarbid - WC
Nr. 55.0016.08
Mahlkugel aus Hartmetall Wolframkarbid 1,6 mm Ø (100 g Packung)

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Wolframkarbid - WC
Abriebfestigkeit: sehr gut
Einsatz für: harte, abrasive Proben
Mahlkugeln aus Hartmetall Wolframkarbid mit einem 1,6 mm Ø sind in 100 g Einheiten verpackt und müssen eingewogen werden.
In der Auswahlhilfe finden Sie die notwendige Einwaage je Mahlbecher.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffWolframkarbid – WC
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC88
Kobalt – Co 12
Physikalische und mechanische Eigenschaften
Dichte14,3 g/cm³
Härte89,7 HRA


Erläuterung der Härtegrade
0,6 mm Ø Hartmetall Wolframkarbid - WC
Nr. 55.0006.08
Mahlkugel aus Hartmetall Wolframkarbid 0,6 mm Ø (100 g Packung)

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Wolframkarbid - WC
Abriebfestigkeit: Sehr gut
Einsatz für: Harte, abrasive Proben
Mahlkugeln aus Hartmetall Wolframkarbid mit einem 0,6 mm Ø sind in 100 g Einheiten verpackt und müssen eingewogen werden.
In der Auswahlhilfe finden Sie die notwendige Einwaage je Mahlbecher.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffWolframkarbid – WC
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC88
Kobalt – Co 12
Physikalische und mechanische Eigenschaften
Dichte14,3 g/cm³
Härte89,7 HRA


Erläuterung der Härtegrade

SPEZIELLES ZUBEHÖR

Das EASY GTM classic line - Gasdruck- und Temperatur-Mess-System zur kontinuierlichen Messung von Gasdruck und Temperatur direkt im Mahlbecher verwandelt die Planetenmühlen PULVERISETTE 5 und PULVERISETTE 6 der FRITSCH classic line in analytische Mess-Systeme.
Zum schnellen und sicheren Mahlen unter Schutzgas und zum mechanischen Aktivieren und Legieren werden classic line Begasungsdeckel empfohlen.
IQ/OQ Zertifikat ist auch erhältlich.

WÄHLEN SIE DAS SPEZIELLE ZUBEHÖR

EASY GTM - GASDRUCK UND TEMPERATUR-MESS-SYSTEM

Gasdruck- und Temperatur Mess-System inkl. Mahlbecher 250 ml
Nr. 50.2480.00
Gasdruck- und Temperatur Mess-System inkl. Mahlbecher 250 ml

EASY GTM classic line Gasdruck- und Temperatur Mess-System inkl. inkl. Mahlbecher 250 ml aus gehärtetem, rostfreiem Stahl mit Spezialdeckel, Sender und separatem Empfänger.
Zur kontinuierlichen Messung von Gasdruck und Temperatur für PULVERISETTE 5 und PULVERISETTE 6 classic line.


Durch die kontinuierliche Messung von Gasdruck und Temperatur lassen sich thermische Effekte sowie physikalische und chemische Reaktionen oder Druckanstieg und -abfall direkt im Mahlbecher überwachen. Dazu wird einfach der Mahlbecher mit dem im Deckel integrierten Funksender eingesetzt, ohne an der Mühle selbst etwas zu verändern. Über einen Empfänger werden die entsprechenden Daten an einen Rechner weitergegeben. Die mitgelieferte Easy GTMControl Software ermöglicht die grafische Präsentation der Messwerte, die auch als PDF-Report ausgegeben und in eine Excel™-Tabelle überführt werden kann.
Durch die Messung der Mahlbecher-Temperatur wird eine integrale Aussage zur Prozessgröße Temperatur möglich, die die Wirkung aller Reib-, Stoß- und Umwandlungsprozesse wiedergibt. Dabei ermöglicht die kontinuierliche und hochempfindliche Messung des Gasdruckes im Mahlbecher das Erfassen sehr rascher Reaktionen. Der gemessene Gasdruck beschreibt unter anderem die Wechselwirkung des Gases mit den beim Mahlen geschaffenen Oberflächen (Adsorption und Desorption von Gasen). Extrem schnelle Phasenbildungen können erstmalig IN SITU als adiabatischer Prozess ohne Wärmeaustausch mit dem System beobachtet werden.


Das EASY GTM-System leistet wertvolle Dienste bei:
• Untersuchungen im Bereich des mechanischen Legierens zur Herstellung neuer amorpher und nanokristalliner Werkstoffe
• der Überwachung und Optimierung von Mahlvorgängen im industriellen Einsatz


Technische Daten
• Temperaturmessbereich der Sendebaugruppe: –40 bis 110 °C
• Auflösung Drucksignal: 1 mbar
• Zulässiger Druck im Mahlbecher: 0 – 20 bar – Messbereich bis 30 bar
• Betriebszeit mit voller Batterie: ca. ½ Jahr Dauerbetrieb (abhängig von der Betriebstemperatur)
• Funkübertragung: 2,4 GHz Standard


Wenn weitere Mahlbecher und Sender benötigt werden, bitte die entsprechenden Best.-Nr. erfragen!


Gasdruck- und Temperatur-Mess-System inkl. Mahlbecher 500 ml
Nr. 50.2490.00
Gasdruck- und Temperatur-Mess-System inkl. Mahlbecher 500 ml

EASY GTM classic line Gasdruck- und Temperatur Mess-System inkl. Mahlbecher 500 ml aus gehärtetem, rostfreiem Stahl mit Spezialdeckel, Sender und separatem Empfänger.
Zur kontinuierlichen Messung von Gasdruck und Temperatur für PULVERISETTE 5 und PULVERISETTE 6 classic line.


Durch die kontinuierliche Messung von Gasdruck und Temperatur lassen sich thermische Effekte sowie physikalische und chemische Reaktionen oder Druckanstieg und -abfall direkt im Mahlbecher überwachen. Dazu wird einfach der Mahlbecher mit dem im Deckel integrierten Funksender eingesetzt, ohne an der Mühle selbst etwas zu verändern. Über einen Empfänger werden die entsprechenden Daten an einen Rechner weitergegeben. Die mitgelieferte Easy GTMControl Software ermöglicht die grafische Präsentation der Messwerte, die auch als PDF-Report ausgegeben und in eine Excel™-Tabelle überführt werden kann.
Durch die Messung der Mahlbecher-Temperatur wird eine integrale Aussage zur Prozessgröße Temperatur möglich, die die Wirkung aller Reib-, Stoß- und Umwandlungsprozesse wiedergibt. Dabei ermöglicht die kontinuierliche und hochempfindliche Messung des Gasdruckes im Mahlbecher das Erfassen sehr rascher Reaktionen. Der gemessene Gasdruck beschreibt unter anderem die Wechselwirkung des Gases mit den beim Mahlen geschaffenen Oberflächen (Adsorption und Desorption von Gasen). Extrem schnelle Phasenbildungen können erstmalig IN SITU als adiabatischer Prozess ohne Wärmeaustausch mit dem System beobachtet werden.


Das EASY GTM-System leistet wertvolle Dienste bei:
• Untersuchungen im Bereich des mechanischen Legierens zur Herstellung neuer amorpher und nanokristalliner Werkstoffe
• der Überwachung und Optimierung von Mahlvorgängen im industriellen Einsatz


TECHNISCHE DATEN
• Temperaturmessbereich der Sendebaugruppe: –40 bis 110 °C
• Auflösung Drucksignal: 1 mbar
• Zulässiger Druck im Mahlbecher: 0 – 20 bar – Messbereich bis 30 bar
• Betriebszeit mit voller Batterie: ca. ½ Jahr Dauerbetrieb (abhängig von der Betriebstemperatur)
• Funkübertragung: 2,4 GHz Standard


Wenn weitere Mahlbecher und Sender benötigt werden, bitte die entsprechenden Best.-Nr. erfragen!


ZUBEHÖR ZUM MAHLEN UNTER SCHUTZGAS UND ZUM MECHANISCHEN LEGIEREN – BEGASUNGSDECKEL MIT 2 VENTILEN UND DICHTUNG FÜR MAHLBECHER 500 ML

Achat - SiO2, mit Stahlfassung
Nr. 50.8010.00
Achat, mit Stahlfassung, 500 ml Volumen <i>classic line</i>

Begasungsdeckel Achat, mit Stahlfassung mit 2 Ventilen und Dichtung.


Durch Einsatz dieses Spezialdeckels (inkl. Dichtring) auf einen Achat-Mahlbecher mit 500 ml Volumen, kann der Mahlbecher zum Mahlen unter Schutzgas und zum mechanischen Legieren eingesetzt werden.


Dabei sorgen zwei Ventile für das einfache und sichere Befüllen der Becher mit Schutzgas, während sie fest in der Mühle verspannt sind. Für die gasdichte Entnahme und den Transport ist ein spezielles Zusatzspannsystem notwendig. Artikel Nr. 90.1400.00.
Begasungsdeckel auch mit Swagelok-Ventilen auf Anfrage erhältlich.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffAchat – SiO2
Chemische Zusammensetzung
ElementAnteil %
Siliziumoxid – SiO299,9
Aluminium – Al2O3< 0,02
Eisenoxid – Fe2O3< 0,02
Calciumoxid – CaO< 0,02
Magnesiumoxid – MgO< 0,02
Natriumoxid – Na2O< 0,02
Kaliumoxid – K2O< 0,02
Manganoxid – MnO< 0,02
Physikalische und mechanische Eigenschaften
Dichte2,65 g/cm³
Härte6,5 – 7 Mohs


Erläuterung der Härtegrade
Siliziumnitrid - Si3N4 - mit Stahlfassung
Nr. 50.9150.00
Siliziumnitrid, 500 ml Volumen <i>classic line</i>

Begasungsdeckel Siliziumnitrid mit Stahlfassung mit 2 Ventilen und Dichtring.


Durch Einsatz dieses Spezialdeckels (inkl. Dichtring) auf einen Siliziumnitrid-Mahlbecher mit 500 ml Volumen, kann der Mahlbecher zum Mahlen unter Schutzgas und zum mechanischen Legieren eingesetzt werden.


Dabei sorgen zwei Ventile für das einfache und sichere Befüllen der Becher mit Schutzgas, während sie fest in der Mühle verspannt sind. Für die gasdichte Entnahme und den Transport ist ein spezielles Zusatzspannsystem notwendig. Artikel Nr. 90.1400.00.
Begasungsdeckel auch mit Swagelok-Ventilen auf Anfrage erhältlich.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSiliziumnitrid - Si3N4
ISO/EN/DIN CodeSNCB5
Chemische Zusammensetzung
ElementAnteil %
Al2 O3 Y2 O39
Si3 N491
Physikalische und mechanische Eigenschaften
Dichte3,25 g/cm³
Härte91,1 HRA


Erläuterung der Härtegrade
Zirkonoxid - ZrO2
Nr. 50.9100.00
Zirkonoxid, 500 ml Volumen <i>classic line</i>

Begasungsdeckel Zirkonoxid mit 2 Ventilen und Dichtung.


Durch Einsatz dieses Spezialdeckels (inkl. Dichtring) auf einen Zirkonoxid-Mahlbecher mit 500 ml Volumen, kann der Mahlbecher zum Mahlen unter Schutzgas und zum mechanischen Legieren eingesetzt werden.


Dabei sorgen zwei Ventile für das einfache und sichere Befüllen der Becher mit Schutzgas, während sie fest in der Mühle verspannt sind. Für die gasdichte Entnahme und den Transport ist ein spezielles Zusatzspannsystem notwendig. Artikel Nr. 90.1400.00.
Begasungsdeckel auch mit Swagelok-Ventilen auf Anfrage erhältlich.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid – ZrO2
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid – ZrO2 94,2 - 95,2
Hafniumoxid – HfO2 1 - 2
Magnesiumoxid – MgO3,5
Siliziumdioxid – SiO20,1
Aluminiumoxid – Al2O30,1
Sonstiges0,1
Physikalische und mechanische Eigenschaften
Dichte5,7 g/cm³
Härte Vickers 1200 (HVA10)


Erläuterung der Härtegrade
gehärteter, rostfreier Stahl - Fe - Cr
Nr. 50.8400.00
Gehärteter, rostfreier Stahl, 500 ml Volumen <i>classic line</i>

Begasungsdeckel gehärteter, rostfreier Stahl mit 2 Ventilen und Dichtung.


Durch Einsatz dieses Spezialdeckels (inkl. Dichtring) auf einen gehärteten, rostfreien Stahl-Mahlbecher mit 500 ml Volumen, kann der Mahlbecher zum Mahlen unter Schutzgas und zum mechanischen Legieren eingesetzt werden.


Dabei sorgen zwei Ventile für das einfache und sichere Befüllen der Becher mit Schutzgas, während sie fest in der Mühle verspannt sind. Für die gasdichte Entnahme und den Transport ist ein spezielles Zusatzspannsystem notwendig. Artikel Nr. 90.1400.00.
Begasungsdeckel auch mit Swagelok-Ventilen auf Anfrage erhältlich.


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter rostfreier Stahl– 1.4125
ISO/EN/DIN CodeX105CrMo17
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe81,4
Chrom – Cr17
Kohlenstoff – C1,1
Molybdän – Mo0,5
Physikalische und mechanische Eigenschaften
Dichte 7,7 kg/dm³
Härte~ 60 HRC


Ersatz-Dichtung Viton für Begasungsdeckel, für Achat Mahlbecher 500 ml Volumen
Nr. 50.8013.16
Ersatz-Dichtung Viton für Begasungsdeckel, für Achat Mahlbecher 500 ml Volumen <i>classic line</i>

Ersatz-Dichtung aus Viton, für Begasungsdeckel, für Achat Mahlbecher 500 ml Volumen, außer Achat.


Ersatz-Dichtung Viton für Begasungsdeckel für alle anderen Mahlbecher 500 ml Volumen
Nr. 50.1230.16
Ersatz-Dichtung Viton für Begasungsdeckel, für alle anderen Mahlbecher 500 ml Volumen <i>classic line</i>

Ersatzdichtung aus Viton, für Begasungsdeckel für alle anderen Mahlbecher classic line mit 500 ml Volumen.


ZUBEHÖR ZUM MAHLEN UNTER SCHUTZGAS UND ZUM MECHANISCHEN LEGIEREN – BEGASUNGSDECKEL MIT 2 VENTILEN UND DICHTUNG FÜR MAHLBECHER 250 ML

Achat - SiO2 - mit Stahlfassung
Nr. 50.8100.00
Achat, mit Stahlfassung, 250 ml und 80 Volumen  <i>classic line</i>

Begasungsdeckel Achat mit Stahlfassung mit 2 Ventilen und Dichtung.
Durch Einsatz dieses Spezialdeckels (inkl. Dichtring) auf einen Achat-Mahlbecher mit 250 ml und 80 ml Volumen, kann der Mahlbecher zum Mahlen unter Schutzgas und zum mechanischen Legieren eingesetzt werden.
Dabei sorgen zwei Ventile für das einfache und sichere Befüllen der Becher mit Schutzgas, während sie fest in der Mühle verspannt sind. Für die gasdichte Entnahme und den Transport ist ein spezielles Zusatzspannsystem notwendig. Artikel Nr. 90.1400.00.
Begasungsdeckel auch mit Swagelok-Ventilen auf Anfrage erhältlich.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffAchat – SiO2
Chemische Zusammensetzung
ElementAnteil %
Siliziumoxid – SiO299,9
Aluminium – Al2O3< 0,02
Eisenoxid – Fe2O3< 0,02
Calciumoxid – CaO< 0,02
Magnesiumoxid – MgO< 0,02
Natriumoxid – Na2O< 0,02
Kaliumoxid – K2O< 0,02
Manganoxid – MnO< 0,02
Physikalische und mechanische Eigenschaften
Dichte2,65 g/cm³
Härte6,5 – 7 Mohs


Erläuterung der Härtegrade
Siliziumnitrid - Si3N4 - mit Stahlfassung
Nr. 50.8900.00
Siliziumnitrid, 250 ml Volumen <i>classic line</i>

Begasungsdeckel Siliziumnitrid mit Stahlfassung mit 2 Ventilen und Dichtring.
Durch Einsatz dieses Spezialdeckels (inkl. Dichtring) auf einen Siliziumnitrid-Mahlbecher mit 250 ml Volumen, kann der Mahlbecher zum Mahlen unter Schutzgas und zum mechanischen Legieren eingesetzt werden.
Dabei sorgen zwei Ventile für das einfache und sichere Befüllen der Becher mit Schutzgas, während sie fest in der Mühle verspannt sind. Für die gasdichte Entnahme und den Transport ist ein spezielles Zusatzspannsystem notwendig. Artikel Nr. 90.1400.00.
Begasungsdeckel auch mit Swagelok-Ventilen auf Anfrage erhältlich.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSiliziumnitrid - Si3N4
ISO/EN/DIN CodeSNCB5
Chemische Zusammensetzung
ElementAnteil %
Al2 O3 Y2 O39
Si3 N491
Physikalische und mechanische Eigenschaften
Dichte3,25 g/cm³
Härte91,1 HRA


Erläuterung der Härtegrade
Zirkonoxid - ZrO2
Nr. 50.8950.00
Zirkonoxid, 250 ml Volumen <i>classic line</i>

Begasungsdeckel Zirkonoxid mit 2 Ventilen und Dichtung.
Durch Einsatz dieses Spezialdeckels (inkl. Dichtring) auf einen Zirkonoxid Mahlbecher mit 250 ml Volumen kann der Mahlbecher zum Mahlen unter Schutzgas und zum mechanischen Legieren eingesetzt werden. Dabei sorgen zwei Ventile für das einfache und sichere Befüllen der Becher mit Schutzgas, während sie fest in der Mühle verspannt sind. Für die gasdichte Entnahme und den Transport ist ein spezielles Zusatzspannsystem notwendig. Artikel Nr. 90.1400.00.
Begasungsdeckel auch mit Swagelok-Ventilen auf Anfrage erhältlich.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid – ZrO2
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid – ZrO2 94,2 - 95,2
Hafniumoxid – HfO2 1 - 2
Magnesiumoxid – MgO3,5
Siliziumdioxid – SiO20,1
Aluminiumoxid – Al2O30,1
Sonstiges0,1
Physikalische und mechanische Eigenschaften
Dichte5,7 g/cm³
Härte Vickers 1200 (HVA10)


Erläuterung der Härtegrade
gehärteter, rostfreier Stahl - Fe - Cr
Nr. 50.8500.00
Gehärteter, rostfreier Stahl, 250 ml Volumen <i>classic line</i>

Begasungsdeckel gehärteter, rostfreier Stahl mit 2 Ventilen und Dichtring.


Durch Einsatz dieses Spezialdeckels (inkl. Dichtring) auf einen gehärteten, rostfreien Stahl-Mahlbecher mit 250 ml Volumen, kann der Mahlbecher zum Mahlen unter Schutzgas und zum mechanischen Legieren eingesetzt werden.
Dabei sorgen zwei Ventile für das einfache und sichere Befüllen der Becher mit Schutzgas, während sie fest in der Mühle verspannt sind. Für die gasdichte Entnahme und den Transport ist ein spezielles Zusatzspannsystem notwendig, Artikel Nr. 90.1400.00.
Begasungsdeckel auch mit Swagelok-Ventilen auf Anfrage erhältlich.


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter rostfreier Stahl– 1.4125
ISO/EN/DIN CodeX105CrMo17
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe81,4
Chrom – Cr17
Kohlenstoff – C1,1
Molybdän – Mo0,5
Physikalische und mechanische Eigenschaften
Dichte 7,7 kg/dm³
Härte~ 60 HRC


Hartmetall Wolframkarbid - WC - mit Stahlfassung
Nr. 50.8600.00
Hartmetall Wolframkarbid, 250 ml Volumen <i>classic line</i>

Begasungsdeckel Hartmetall Wolframkarbid mit Stahlfassung mit 2 Ventilen und Dichtring.
Durch Einsatz dieses Spezialdeckels (inkl. Dichtring) auf einen Hartmetall Wolframkarbid-Mahlbecher mit 250 ml Volumen, kann der Mahlbecher zum Mahlen unter Schutzgas und zum mechanischen Legieren eingesetzt werden.
Dabei sorgen zwei Ventile für das einfache und sichere Befüllen der Becher mit Schutzgas, während sie fest in der Mühle verspannt sind. Für die gasdichte Entnahme und den Transport ist ein spezielles Zusatzspannsystem notwendig. Artikel Nr. 90.1400.00.
Begasungsdeckel auch mit Swagelok-Ventilen auf Anfrage erhältlich.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffWolframkarbid – WC
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC88
Kobalt – Co 12
Physikalische und mechanische Eigenschaften
Dichte14,3 g/cm³
Härte89,7 HRA


Erläuterung der Härtegrade
Ersatz-Dichtung Viton für Begasungsdeckel für Achat-Mahlbecher 250 ml+ 80 ml Volumen
Nr. 50.2011.16
Ersatz-Dichtung Viton für Begasungsdeckel für Mahlbecher <i>classic line</i>, Achat 250 ml + 80 ml Volumen

Ersatz-Dichtung aus Viton für Begasungsdeckel für Mahlbecher classic line Achat 250 ml + 80 ml Volumen.


Ersatz-Dichtung Viton für Begasungsdeckel für Siliziumnitrid Mahlbecher 250 ml
Nr. 50.2010.16
Ersatz-Dichtung für Begasungsdeckel aus Siliziumnitrid

Ersatz-Dichtung aus Viton für Begasungsdeckel für Siliziumnitrid Mahlbecher 250 ml Volumen.


Ersatz-Dichtung Viton für Begasungsdeckel für alle anderen Mahlbecher 250 ml Volumen
Nr. 50.2230.16
Ersatz-Dichtung für alle anderen Begasungsdeckel <i>classic line</i> 250 ml Volumen

Ersatz-Dichtung aus Viton für Begasungsdeckel für  alle anderen Mahlbecher classic line  mit 250 ml Volumen.


ZUBEHÖR ZUM MAHLEN UNTER SCHUTZGAS UND ZUM MECHANISCHEN LEGIEREN – BEGASUNGSDECKEL MIT 2 VENTILEN UND DICHTUNG FÜR MAHLBECHER 80 ML

Achat - SiO2 - mit Stahlfassung
Nr. 50.8100.00
Achat, mit Stahlfassung, 250 ml und 80 Volumen  <i>classic line</i>

Begasungsdeckel Achat mit Stahlfassung mit 2 Ventilen und Dichtung.
Durch Einsatz dieses Spezialdeckels (inkl. Dichtring) auf einen Achat-Mahlbecher mit 250 ml und 80 ml Volumen, kann der Mahlbecher zum Mahlen unter Schutzgas und zum mechanischen Legieren eingesetzt werden.
Dabei sorgen zwei Ventile für das einfache und sichere Befüllen der Becher mit Schutzgas, während sie fest in der Mühle verspannt sind. Für die gasdichte Entnahme und den Transport ist ein spezielles Zusatzspannsystem notwendig. Artikel Nr. 90.1400.00.
Begasungsdeckel auch mit Swagelok-Ventilen auf Anfrage erhältlich.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffAchat – SiO2
Chemische Zusammensetzung
ElementAnteil %
Siliziumoxid – SiO299,9
Aluminium – Al2O3< 0,02
Eisenoxid – Fe2O3< 0,02
Calciumoxid – CaO< 0,02
Magnesiumoxid – MgO< 0,02
Natriumoxid – Na2O< 0,02
Kaliumoxid – K2O< 0,02
Manganoxid – MnO< 0,02
Physikalische und mechanische Eigenschaften
Dichte2,65 g/cm³
Härte6,5 – 7 Mohs


Erläuterung der Härtegrade
Zirkonoxid - ZrO2
Nr. 50.8840.00
Zirkonoxid, 80 ml Volumen <i>classic line</i>

Begasungsdeckel Zirkonoxid mit 2 Ventilen und Dichtung.
Durch Einsatz dieses Spezialdeckels (inkl. Dichtring) auf einen Zirkonoxid-Mahlbecher mit 80 ml Volumen, kann der Mahlbecher zum Mahlen unter Schutzgas und zum mechanischen Legieren eingesetzt werden.
Dabei sorgen zwei Ventile für das einfache und sichere Befüllen der Becher mit Schutzgas, während sie fest in der Mühle verspannt sind. Für die gasdichte Entnahme und den Transport ist ein spezielles Zusatzspannsystem notwendig, Artikel Nr. 90.1400.00.
Begasungsdeckel auch mit Swagelok-Ventilen auf Anfrage erhältlich.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid – ZrO2
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid – ZrO2 94,2 - 95,2
Hafniumoxid – HfO2 1 - 2
Magnesiumoxid – MgO3,5
Siliziumdioxid – SiO20,1
Aluminiumoxid – Al2O30,1
Sonstiges0,1
Physikalische und mechanische Eigenschaften
Dichte5,7 g/cm³
Härte Vickers 1200 (HVA10)


Erläuterung der Härtegrade
gehärteter, rostfreier Stahl - Fe - Cr
Nr. 50.8700.00
Gehärteter, rostfreier Stahl, 80 ml Volumen <i>classic line</i>

Begasungsdeckel gehärteter, rostfreier Stahl mit 2 Ventilen und Dichtung.
Durch Einsatz dieses Spezialdeckels (inkl. Dichtring) auf einen gehärteten, rostfreien Stahl-Mahlbecher mit 80 ml Volumen, kann der Mahlbecher zum Mahlen unter Schutzgas und mechanischen Legieren eingesetzt werden.
Dabei sorgen zwei Ventile für das einfache und sichere Befüllen der Becher mit Schutzgas, während sie fest in der Mühle verspannt sind. Für die gasdichte Entnahme und den Transport ist ein spezielles Zusatzspannsystem notwendig, Artikel Nr. 90.1400.00.
Begasungsdeckel auch mit Swagelok-Ventilen auf Anfrage erhältlich.


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter rostfreier Stahl– 1.4125
ISO/EN/DIN CodeX105CrMo17
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe81,4
Chrom – Cr17
Kohlenstoff – C1,1
Molybdän – Mo0,5
Physikalische und mechanische Eigenschaften
Dichte 7,7 kg/dm³
Härte~ 60 HRC


Hartmetall Wolframkarbid - WC - mit Stahlfassung
Nr. 50.8880.00
Hartmetall Wolframkarbid, 80 ml Volumen <i>classic line</i>

Begasungsdeckel Hartmetall Wolframkarbid mit Stahlfassung mit 2 Ventilen und Dichtung.
Durch Einsatz dieses Spezialdeckels (inkl. Dichtring) auf einen Hartmetall Wolframkarbid-Mahlbecher mit 80 ml Volumen, kann der Mahlbecher zum Mahlen unter Schutzgas und zum mechanischen Legieren eingesetzt werden.
Dabei sorgen zwei Ventile für das einfache und sichere Befüllen der Becher mit Schutzgas, während sie fest in der Mühle verspannt sind. Für die gasdichte Entnahme und den Transport ist ein spezielles Zusatzspannsystem notwendig, Artikel Nr. 90.1400.00.
Begasungsdeckel auch mit Swagelok-Ventilen auf Anfrage erhältlich.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffWolframkarbid - WC
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC92,94
Kobalt – Co7,00
andere0,06
Physikalische und mechanische Eigenschaften
Dichte14,9 g/cm³
Härte91,5


Erläuterung der Härtegrade
Ersatz-Dichtung Viton für Begasungsdeckel für Achat-Mahlbecher 250 ml+ 80 ml Volumen
Nr. 50.2011.16
Ersatz-Dichtung Viton für Begasungsdeckel für Mahlbecher <i>classic line</i>, Achat 250 ml + 80 ml Volumen

Ersatz-Dichtung aus Viton für Begasungsdeckel für Mahlbecher classic line Achat 250 ml + 80 ml Volumen.


Ersatz-Dichtung aus Viton für Begasungsdeckel
Nr. 50.4230.16
Ersatz-Dichtung für  Begasungsdeckel

Ersatz-Dichtung aus Viton für Begasungsdeckel für alle Mahlbecher 80 ml Volumen classic line.


Zusatzspannsystem
Nr. 90.1400.00
Zusatzspannsystem <i>classic line</i>

Zusatzspannsystem für alle Mahlbecher 500 ml, 250 ml, 80 ml Volumen (zum Transport des geschlossenen Mahlbechers).
Mit diesem speziellen Zusatzspannsystem verschließen Sie ihren Mahlbecher gasdicht zum Transport zwischen dem Befüllen in der Glove-Box und der Mühle, auch zum Transport des geschlossenen Mahlbechers mit normalem Deckel oder Begasungsdeckel bestens geeignet.
Mit einem zusätzlichen Adapter kann es auch für kleine Mahlbecher verwendet werden.


ZERTIFIZIERUNG

IQ/OQ Dokumentation (als Vordruck - zur selbstständigen Durchführung)
Nr. 96.0220.00
IQ/OQ Dokumentation (als Vordruck - zur selbstständigen Durchführung) für die Planetenmühlen PULVERISETTE 5 <i>classic line</i>

IQ/OQ Dokumentation (als Vordruck - zur selbstständigen Durchführung) zur Unterstützung der Gerätequalifizierung im Qualitätsmanagement-System für die Planetenmühlen PULVERISETTE 5 classic line.








Best.-Nr.
05.6020.00

Mahlprotokoll-Datenbank

Jetzt testen

Individuelle Probemahlung

Senden Sie uns Ihre Probe. Wir führen eine Probemahlung durch und empfehlen Ihnen das passende Gerät für Ihre Anwendung.
