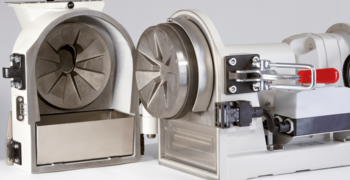

Scheibenmühle

PULVERISETTE 13

classic line

Best.-Nr.
13.1030.00
Zubehör

Bitte beachten Sie: Zu jeder FRITSCH Scheibenmühle PULVERISETTE 13 classic line benötigen Sie mindestens eine feste und eine bewegliche Mahlscheibe. Dazu haben Sie die Wahl unter 4 verschiedenen Materialien. Normalerweise wählt man beide Mahlscheiben aus dem gleichen Material, das auf jeden Fall härter sein muss als die zu mahlende Probe.
Die Scheibenmühle PULVERISETTE 13 classic line ist auch mit einer kompletten Polymer-Innenbeschichtung der Mahlkammer zur metallfreien Mahlung lieferbar.

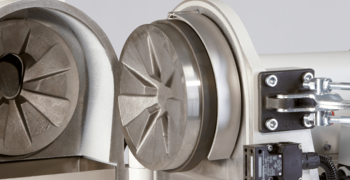

MAHLSCHEIBEN

Auswahlhilfe

  • Materialdaten feste und bewegliche Mahlscheiben

    Werkstoff Hauptbestandteil des Werkstoffs Dichte g/cm³ Abriebfestigkeit Einsatz für Mahlgut
    Stahlguss gehärtet Fe - Cr 3,85 gut harte, spröde Proben
    Manganstahl Fe - Mn 7,9-8 gut sehr harte, spröde Proben
    Hartmetall Wolframkarbid WC 14,05 sehr gut sehr harte, abrasive Proben
    Zirkonoxid ZrO2 6,0 gut mittelharte, spröde Proben, metallfreie Mahlung

Bitte wählen Sie mindestens eine feste und eine bewegliche Mahlscheibe. Dazu haben Sie die Wahl unter verschiedenen Materialien. Mahlscheiben aus Zirkonoxid sind nur zum Mahlen keramischer Materialien, Mineralien u. ä. geeignet auf keinen Fall für hart-zähe Proben, wie z.B. Metalle.

WÄHLEN SIE DIE MAHLSCHEIBEN

MAHLSCHEIBEN

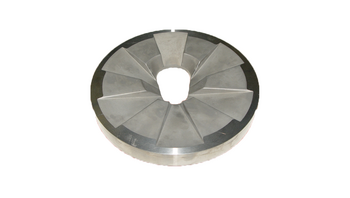

Mahlscheibe fest aus Stahlguss gehärtet
Nr. 13.1100.09
Mahlscheibe fest, 200 mm Ø, Stahlguss gehärtet

zur Zerkleinerung von harten, spröden Proben


Allgemeine Werkstoff-Spezifikation:
Werkstoff: Stahlguss gehärtet - 1.2602
Abriebfestigkeit: gut
Einsatz für: harte, spröde Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffStahlguss gehärtet – 1.2602
ISO/EN/DIN Code GX165CrMoV12
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe85,94 - 83,59
Kohlenstoff – C1,55 – 1,75
Silizium – Si0,25 – 0,4
Mangan – Mn0,2 – 0,4
Phosphor – P0,03
Schwefel – S0,03
Chrom – Cr11 -12
Molybdän – Mo0,5 – 0,7
Vanadium – V0,1 – 0,5
W0,4 -0,6
Physikalische und mechanische Eigenschaften
Dichte3,85 g/cm³
Härte60 HRC


Erläuterung der Härtegrade

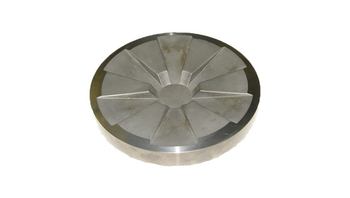

Mahlscheibe beweglich aus Stahlguss gehärtet
Nr. 13.1110.09
Mahlscheibe beweglich, 200 mm Ø, Stahlguss gehärtet

zur Zerkleinerung von harten, spröden Proben


Allgemeine Werkstoff-Spezifikation:
Werkstoff: Stahlguss gehärtet - 1.2602
Abriebfestigkeit: gut
Einsatz für: harte, spröde Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffStahlguss gehärtet – 1.2602
ISO/EN/DIN Code GX165CrMoV12
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe85,94 - 83,59
Kohlenstoff – C1,55 – 1,75
Silizium – Si0,25 – 0,4
Mangan – Mn0,2 – 0,4
Phosphor – P0,03
Schwefel – S0,03
Chrom – Cr11 -12
Molybdän – Mo0,5 – 0,7
Vanadium – V0,1 – 0,5
W0,4 -0,6
Physikalische und mechanische Eigenschaften
Dichte3,85 g/cm³
Härte60 HRC


Erläuterung der Härtegrade
Mahlscheibe fest aus Manganstahl
Nr. 13.1120.23
Mahlscheibe fest, 200 mm Ø, Manganstahl

zur Zerkleinerung von sehr harten, spröden Proben


Allgemeine Werkstoff-Spezifikation:
Werkstoff: Manganstahl - 1.3401 x 120Mn12
Abriebfestigkeit: gut
Einsatz für: sehr harte, spröde Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffManganstahl – 1.3401
ISO/EN/DIN CodeX120Mn12
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 83,56 - 85,96
Chrom – Cr < 1,50
Silizium – Si 0,3 – 0,5
Mangan – Mn12,0 – 13,0
Kohlenstoff – C1,1 - 1,3
Phosphor – P< 0,1
Schwefel – S< 0,04
Physikalische und mechanische Eigenschaften
Dichte7,9 – 8 g/cm³
Härte27 – 32 HRC


Erläuterung der Härtegrade
Mahlscheibe beweglich aus Manganstahl
Nr. 13.1130.23
Mahlscheibe beweglich, 200 mm Ø, Manganstahl

zur Zerkleinerung von sehr harten, spröden Proben


Allgemeine Werkstoff-Spezifikation:
Werkstoff: Manganstahl - 1.3401
Abriebfestigkeit: gut
Einsatz für: sehr harte, spröde Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffManganstahl – 1.3401
ISO/EN/DIN CodeX120Mn12
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 83,56 - 85,96
Chrom – Cr < 1,50
Silizium – Si 0,3 – 0,5
Mangan – Mn12,0 – 13,0
Kohlenstoff – C1,1 - 1,3
Phosphor – P< 0,1
Schwefel – S< 0,04
Physikalische und mechanische Eigenschaften
Dichte7,9 – 8 g/cm³
Härte27 – 32 HRC


Erläuterung der Härtegrade
Mahlscheibe fest aus Hartmetall Wolframkarbid
Nr. 13.2000.08
Mahlscheibe fest, 200 mm Ø, Hartmetall Wolframkarbid

zur Zerkleinerung von sehr harten, abrasiven Proben


Allgemeine Werkstoff-Spezifikation:
Werkstoff: Hartmetall Wolframkarbid - WC
Abriebfestigkeit: sehr gut
Einsatz für: sehr harte, abrasive Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffWolframkarbid – WC
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC85,00
Kobalt – Co15,00
Physikalische und mechanische Eigenschaften
Dichte14,05 g/cm³
Härte1020 HV10


Erläuterung der Härtegrade
Mahlscheibe beweglich aus Hartmetall Wolframkarbid
Nr. 13.2010.08
Mahlscheibe beweglich, 200 mm Ø, Hartmetall Wolframkarbid

zur Zerkleinerung von sehr harten, abrasiven Proben


Allgemeine Werkstoff-Spezifikation:
Werkstoff: Hartmetall Woframkarbid - WC
Abriebfestigkeit: sehr gut
Einsatz für: sehr harte, abrasive Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffWolframkarbid – WC
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC85,00
Kobalt – Co15,00
Physikalische und mechanische Eigenschaften
Dichte14,05 g/cm³
Härte1020 HV10


Erläuterung der Härtegrade
Mahlscheibe fest aus Zirkonoxid
Nr. 13.2100.27
Mahlscheibe fest, 200 mm Ø, Zirkonoxid

zur Zerkleinerung von mittelharten, spröden Proben und zur metallfreien Mahlung


Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid ZrO2
Abriebfestigkeit: gut
Einsatz für: mittelharte, spröde Proben, metallfreie Mahlung
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


Mahlscheiben aus Zirkonoxid sind nur zum Mahlen keramischer Materialien, Mineralien u. ä. geeignet, auf keinen Fall für hart-zähe Proben wie z.B. Metalle.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid – ZrO2
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid – ZrO294,5
Yttriumoxid – Y2O35,1
SiO2, CaO, MgO, Al2O3< 0,4
Physikalische und mechanische Eigenschaften
Dichte6,0 g/cm-³
Härte12,5 x 10³ Nmm-² HV


Erläuterung der Härtegrade
Mahlscheibe beweglich aus Zirkonoxid
Nr. 13.2110.27
Mahlscheibe beweglich, 200 mm Ø, Zirkonoxid

zur Zerkleinerung von mittelharten, spröden Proben und zur metallfreien Mahlung


Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid ZrO2
Abriebfestigkeit: gut
Einsatz für: mittelharte, spröde Proben, metallfreie Mahlung
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


Mahlscheiben aus Zirkonoxid sind nur zum Mahlen keramischer Materialien, Mineralien u. ä. geeignet, auf keinen Fall für hart-zähe Proben wie z.B. Metalle.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid – ZrO2
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid – ZrO294,5
Yttriumoxid – Y2O35,1
SiO2, CaO, MgO, Al2O3< 0,4
Physikalische und mechanische Eigenschaften
Dichte6,0 g/cm-³
Härte12,5 x 10³ Nmm-² HV


Erläuterung der Härtegrade

Zubehör zum metallfreien Mahlen

Zur komplett metallfreien Mahlung hart-spröder und mittelharter Feststoff-Proben z. B. bei Dentalkeramik statten wir Ihre FRITSCH PULVERISETTE 13 classic line auf Wunsch mit einer durchgehenden Polymer-Innenbeschichtung aus – zusammen mit Mahlscheiben aus Zirkonoxid ein absolut sicherer Schutz vor Metallkontamination.

WÄHLEN SIE ZUBEHÖR ZUM METALLFREIEN MAHLEN

ZUBEHÖR ZUM METALLFREIEN MAHLEN

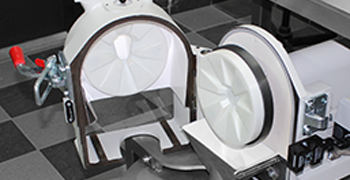

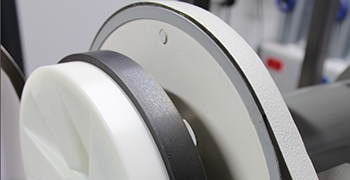

Komplette Polymer-Innenbeschichtung der Mahlkammer
Nr. 13.1090.16
Komplette Polymer-Innenbeschichtung der Mahlkammer

Zur komplett metallfreien Mahlung hart-spröder und mittelharter Feststoff-Proben z. B. bei Dentalkeramik statten wir Ihre FRITSCH PULVERISETTE 13 classic line auf Wunsch mit einer durchgehenden Polymer-Innenbeschichtung aus – zusammen mit Mahlscheiben aus Zirkonoxid* ein absolut sicherer Schutz vor Metallkontamination.


Bitte beachten Sie: feste und bewegliche Mahlscheiben aus Zirkonoxid sind zusätzlich erforderlich:


Mahlscheibe fest,           200 mm Durchmesser, Zirkonoxid*: Bestell Nr.  13.2100.27


Mahlscheibe beweglich, 200 mm Durchmesser, Zirkonoxid*: Bestell Nr.  13.2110.27


Mahlscheiben aus Zirkonoxid* sind nur zum Mahlen keramischer Materialien, Mineralien u.ä. geeignet auf keinen Fall für hart-zähe Proben wie z.B. Metalle.


Absaugvorrichtung

Die Staubabsaugungs-Verbindung zum Anschluss der Absaugvorrichtung macht das automatische Entfernen des während der Mahlung entstehenden Feinstaubs besonders einfach und ist auch zur Reinigung der Mahlteile optimal geeignet.

WÄHLEN SIE DIE ABSAUGVORRICHTUNG UND ZUBEHÖR

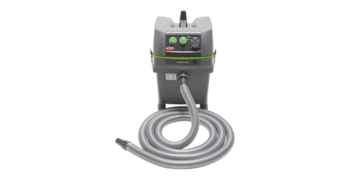

Absaugvorrichtung

Absaugvorrichtung, Staubklasse “M” nach DIN EN 60335-2-69
Nr. 43.9070.00
Absaugvorrichtung, Staubklasse “M” nach DIN EN 60335-2-69

Die Absaugvorrichtung, Staubklasse “M” nach DIN EN 60335-2-69 für 230 V/1~, 50/60 Hz, 1600 Watt ist vielseitig einsetzbar:


zum Anschluss an den Hochleistungs- und Kleinmengenzyklon
Zum Betrieb der FRITSCH Zyklone benötigen Sie eine Absaugvorrichtung. Der starke Luftstrom der Absaugvorrichtung macht die Befüllung einfacher, beschleunigt den Durchsatz und hält die thermische Belastung Ihrer Probe gering. Der Hochleistungs- und Kleinmengenzyklon kann mit den Universal-Schneidmühlen PULVERISETTE 19, der Rotor-Schnellmühle PULVERISETTE 14 premium line und classic line kombiniert werden. Der Kleinmengenzyklon kann in Kombination mit der Rotor-Schnellmühle PULVERISETTE 14 premium line und classic line auch passiv – ohne Absaugvorrichtung kombiniert werden.
Der Hochleistungszyklon ist optimal zur Kombinationation mit den Universal-Schneidmühlen PULVERISETTE 19 large, der Schlagkrezmühle PULVERISETTE 16 und der Scheibenmühlen PULVERISETTE 13 premium line zur optimalen Probenabsaugung und zur Zerkleinerung größerer Mengen.


zur Kühlung der Rotor-Schnellmühle PULVERISETTE 14 premium line
Durch den Anschluss der Absaugvorrichtung mit der Staubabsaugung-Verbindung Artikel-Nr. 14.4214.00 lässt sich die Kühlung der PULVERISETTE 14 premium line weiter verstärken.


zum Anschluss an Backenbrecher PULVERISETTE 1 premium line
Die Absaugvorrichtung wird einfach angeschlossen und direkt über eine Start- und Stoptaste am Gerät gesteuert - perfekte Staubabsaugung mit integrierten Kanälen für staubfreies Arbeiten.


zum Anschluss an Scheibenmühle PULVERISETTE 13 premium line
Die Absaugvorrichtung wird einfach angeschlossen und direkt über Start- und Stoptaste am Gerät gesteuert werden – für staubfreies Mahlen.


zum Anschluss an Backenbrecher PULVERISETTE 1, Modell I + II classic line
Einfach Absaugvorrichtung an integrierten Anschluss der PULVERISETTE 1 anschließen. So wird der während der Mahlung entstehende Feinstaub automatisch entfernt. Auch bei der Reinigung der Mahlteile leistet die Absaugvorrichtung wertvolle Hilfe.


zum Anschluss an Scheibenmühle PULVERISETTE 13 classic line
Die Absaugvorrichtung kann einfach an die PULVERISETTE 13 classic line angeschlossen werden. So wird der während der Mahlung entstehende Feinstaub automatisch entfernt. Auch bei der Reinigung der Mahlteile leistet die Absaugvorrichtung wertvolle Hilfe.


Staubabsaugung-Verbindung (zum Anschluss an Absaugvorrichtung)
Nr. 13.1450.00
Staubabsaugung-Verbindung

Staubabsaugung-Verbindung zum Anschluss an die Absaugvorrichtung 43.9070.00 für 230 V/1~, 50-60 Hz, 1600 Watt

Die Absaugvorrichtung ermöglicht ein staubfreies Mahlen und Absaugen von während der Mahlung entstehendem Feinstaub im oberen Teil der Mahlkammer. Sie Kann auch zum Reinigen der Mahlteile verwendet werden.


Vlies-Filterbeutel für Absaugvorrichtung (Pack = 5 Stück)
Nr. 43.9055.00

1 Pack = 5 Stück


Ein Pack ist im Lieferumfang der Absaugvorrichtung (Artikel Nr. 43.9070.00) enthalten.
Diese Vlies-Filterbeutel sollten beim Absaugen von feinen, trockenen Materialien eingesetzt werden.
Für das Absaugen von groben, nassen Materialien sind Plastikbeutel erhältlich - (Artikel Nr. 43.9052.00).


Plastikbeutel für Absaugvorrichtung (Pack = 5 Stück)
Nr. 43.9052.00

1 Pack = 5 Stück


Ein Pack ist im Lieferumfang der Absaugvorrichtung (Artikel Nr. 43.9070.00) enthalten.
Diese Plastikbeutel sollten beim Absaugen von groben, nassen Materialien eingesetzt werden.
Für das Absaugen von feinen, trockenen Materialien sind Papierfilterbeutel erhältlich - (Artikel Nr. 43.9055.00).


Zubehör zur Kombination von Scheibenmühle und Backenbrecher

Zur schnellen, kontinuierlichen Vor- und Feinzerkleinerung vorallem großer Mengen an Grobmaterial ist die Kombination aus der Scheibenmühle PULVERISETTE 13 classic line und dem Backenbrecher PULVERISETTE 1 classic line die ideale Lösung. Gemeinsam auf einem Montagegestell fixiert und durch eine Schütte miteinander verbunden, zerkleinern sie das Mahlgut automatisch von einer Aufgabegröße von bis zu 95 mm auf eine Endfeinheit von bis zu 100 μm – schnell, einfach und effektiv in einem Arbeitsgang!

Wählen Sie das Zubehör

Zubehör zur Kombination

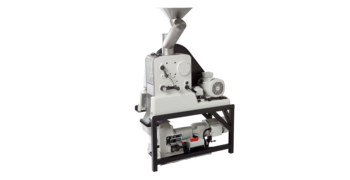

Montagegestell zum kombinierten Einsatz von Backenbrecher PULVERISETTE 1 mit der Scheibenmühle PULVERISETTE 13
Nr. 43.5100.00
Montagegestell

Zur Feinzerkleinerung von Probenmaterial mit einer Aufgabegröße von bis zu 95 mm auf 0,1 mm Endfeinheit in einem Arbeitsgang und zum kontinuierlichen Betrieb der Backenbrecher PULVERISETTE 1 classic line.



Feinzerkleinerung von bis zu 95 mm auf 0,1 mm in einem Arbeitsgang
Das Montagegestell mit Rutsche in Kombination mit dem Backenbrecher PULVERISETTE 1 classic line (Modell I + II) und der Scheibenmühle PULVERISETTE 13 classic line  ermöglicht eine kontinuierliche Feinzerkleinerung von Grobmaterial mit einer Aufgabegröße von 95 mm auf eine Endfeinheit von 100 µm in einem Arbeitsgang.


Kontinuierlicher Betrieb
Durch Einsatz des Montagegestells und der Rutsche kann der Backenbrecher PULVERISETTE 1 classic line (Model I + II) zum kontinuierlichen Betrieb eingesetzt werden. Umrüstsatz zum kontinuierlichen Betrieb der Scheibenmühle PULVERISETTE 13 classic line auf Anfrage.


Wählen Sie die passenden Mahlwerkzeuge und die gewünschte Ausstattung aus den Angeboten aus unseren Zubehör-Seiten für:


Backenbrecher PULVERISETTE 1, Modell I classic line


Backenbrecher PULVERISETTE 1, Modell II classic line


Scheibenmühle PULVERISETTE 13 classic line


Zertifizierung

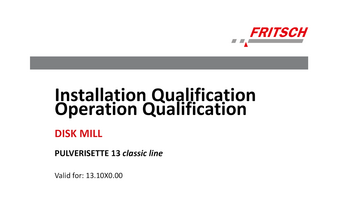

IQ/OQ Dokumentation (als Vordruck - zur selbstständigen Durchführung) zur Unterstützung der Gerätequalifizierung im Qualitätsmanagement-System für die Scheibenmühle PULVERISETTE PULVERISETTE 13 classic line.

Bitte wählen Sie die Zertifizierung

Zertifizierung

IQ/OQ Dokumentation (als Vordruck - zur selbstständigen Durchführung)
Nr. 96.0410.00
IQ/OQ Dokumentation (als Vordruck - zur selbstständigen Durchführung)

IQ/OQ Dokumentation (als Vordruck - zur selbstständigen Durchführung) zur Unterstützung der Gerätequalifizierung im Qualitätsmanagement-System für die Scheibenmühle PULVERISETTE 13 classic line.


Best.-Nr.
13.1030.00
