Backenbrecher - Modell II

PULVERISETTE 1

classic line

Best.-Nr.
01.7030.00
Zubehör

Bitte beachten Sie: Die Brechplatten und Stützwände des FRITSCH Backenbrechers PULVERISETTE 1 classic line sind in 6 verschiedenen Materialien erhältlich, um unerwünschte Verunreinigungen durch Materialabrieb zu vermeiden. Die Standardausstattung besteht aus festen und beweglichen Brechplatten sowie seitlichen Stützwänden aus gehärtetem Stahl.

Auf Wunsch statten wir Ihre PULVERISETTE 1 classic line, Modell II, mit festen und beweglichen Brechplatten aus Stahl  mit geriffelter Oberfläche aus, die einen anderen Einfluss auf Kornform und Korngrößenverteilung haben.

Im Normalfall werden Brechplatten und Stützwände aus dem gleichen Material eingesetzt. Die Standardausrüstung der seitlichen Stützwände aus gehärtetem Stahl kann aufgrund ihrer geringeren Belastung allerdings oft beibehalten werden.

FESTE UND BEWEGLICHE BRECHPLATTEN UND SEITLICHE STÜTZWÄNDE

Auswahlhilfe

  • Materialdaten Brechplatten und Stützwände

    Werkstoff Hauptbestandteil des Werkstoffs Dichte g/cm³ Abriebfestigkeit Einsatz für Mahlgut
    gehärteter Stahl Fe – Cr 7,9 gut spröde, harte Proben
    rostfreier Stahl Fe – Cr - Ni 8 bedingt gut mittelharte, spröde Proben
    chromfreier Werkzeugstahl Fe 7,8 gut mittelharte Proben, Zerkleinerung von RoHS Proben
    Manganstahl Fe - Mn 7,9-8 gut harte, spröde Proben
    Hartmetall Wolframkarbid WC 14,05 sehr gut sehr harte, abrasive Proben
    Zirkonoxid ZrO2 5,7 gut mittelharte, spröde Proben, metallfreie Mahlung
    Aluminium Al 2,7 bedingt gut spröde Proben

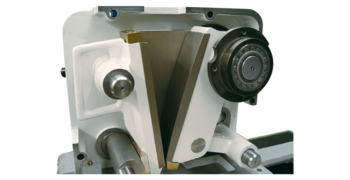

Crushing jaws for Fritsch Jaw Crusher for comminution of samples

Im Normalfall werden Brechplatten und Stützwände aus dem gleichen Material eingesetzt.
Bei der Zerkleinerung von RoHS-Proben – zum Beispiel zur XRF-Analyse – sind Brechplatten und Stützwände aus chromfreiem Werkzeugstahl besonders geeignet.
Zur komplett eisenfreien Vorzerkleinerung mittelharter spröder Proben, z. B. für den Einsatz in der Keramikindustrie, statten wir Ihren FRITSCH Backenbrecher PULVERISETTE 1 classic line mit Brechplatten aus Zirkonoxid, seitlichen Stützwänden aus Zirkonoxid oder Aluminium und einem speziellen PVC-Trichter aus. So haben Sie absolute Sicherheit vor Eisenkontamination, z. B. bei Dentalkeramik.

Wählen Sie Brechplatten und Stützwände

FESTE UND BEWEGLICHE BRECHPLATTEN

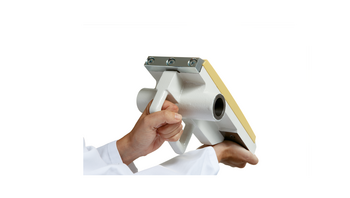

feste Brechplatte aus gehärtetem Stahl
Nr. 43.3010.09
feste Brechplatte aus gehärtetem Stahl

zur Zerkleinerung von spröden, sehr harten Proben


Allgemeine Werkstoff-Spezifikation:
Werkstoff: 1.2436 - gehärteter Stahl
Abriebfestigkeit: gut
Einsatz für: spröde, harte Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


Brechplatten aus gehärtetem Stahl gehören zur Standardausrüstung der FRITSCH Backenbrecher und sind somit im Preis der Geräte enthalten.


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter Stahl - 1.2379
ISO/EN/DIN CodeX153CrMoV12
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 83,4
Kohlenstoff – C1,55 – 2,10
Molybdän – M ≤ 0,8
Vandium – V≤ 0,9
Chrom – Cr12
Wolfram – W≤ 0,8
Physikalische und mechanische Eigenschaften
Dichte7,7 g/cm³
Härte60+3 HRC
bewegliche Brechplatte aus gehärtetem Stahl
Nr. 43.3020.09
bewegliche Brechplatte aus gehärtetem Stahl

zur Zerkleinerung von spröden, harten Proben


Allgemeine Werkstoff-Spezifikation:
Werkstoff: 1.2436 - gehärteter Stahl
Abriebfestigkeit: gut
Einsatz für: spröde, harte Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


Brechplatten aus gehärtetem Stahl gehören zur Standardausrüstung der FRITSCH Backenbrecher und sind somit im Preis der Geräte enthalten.


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter Stahl - 1.2379
ISO/EN/DIN CodeX153CrMoV12
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 83,4
Kohlenstoff – C1,55 – 2,10
Molybdän – M ≤ 0,8
Vandium – V≤ 0,9
Chrom – Cr12
Wolfram – W≤ 0,8
Physikalische und mechanische Eigenschaften
Dichte7,7 g/cm³
Härte60+3 HRC
feste Brechplatte aus rostfreiem Stahl
Nr. 43.3030.10
feste Brechplatte aus rostfreiem Stahl

Zur Zerkleinerung von mittelharten, spröden Proben


Allgemeine Werkstoff-Spezifikation:
Werkstoff: rostfreier Stahl - 1.4571
Abriebfestigkeit: bedingt gut
Einsatz für: mittelharte, spröde Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.4571
ISO/EN/DIN CodeX6CrNIMo Ti17-12-2
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe63
Kohlenstoff – Cmax. 0,08
Silizium – Simax. 1,0
Mangan – Mnmax. 2,0
Phosphor – Pmax. 0,045
Schwefel – S0,030
Chrom – Cr16,5 – 18,5
Molybdän – Mo2,00 – 2,50
Nickel – Ni10,5 – 13,5
Titan – Ti 5 x C≤ 0,70
Physikalische und mechanische Eigenschaften
Dichte8 g/cm³
Härte95 HB


Erläuterung der Härtegrade
bewegliche Brechplatte aus rostfreiem Stahl
Nr. 43.3040.10
bewegliche Brechplatte aus rostfreiem Stahl

Zur Zerkleinerung von mittelharten, spröden Proben


Allgemeine Werkstoff-Spezifikation:
Werkstoff: rostfreier Stahl - 1.4571
Abriebfestigkeit: bedingt gut
Einsatz für: mittelharte, spröde Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.4571
ISO/EN/DIN CodeX6CrNIMo Ti17-12-2
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe63
Kohlenstoff – Cmax. 0,08
Silizium – Simax. 1,0
Mangan – Mnmax. 2,0
Phosphor – Pmax. 0,045
Schwefel – S0,030
Chrom – Cr16,5 – 18,5
Molybdän – Mo2,00 – 2,50
Nickel – Ni10,5 – 13,5
Titan – Ti 5 x C≤ 0,70
Physikalische und mechanische Eigenschaften
Dichte8 g/cm³
Härte95 HB


Erläuterung der Härtegrade
feste Brechplatte aus chromfreiem Werkzeugstahl
Nr. 43.3011.09
feste Brechplatte aus chromfreiem Werkzeugstahl

zur Zerkleinerung von mittelharten Proben


Allgemeine Werkstoff-Spezifikation:
Werkstoff: chromfreier Werkzeugstahl – 1.1740
Abriebfestigkeit: gut
Einsatz für: mittelharte Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


Bei der Zerkleinerung von RoHS-Proben – zum Beispiel zur XRF-Analyse – sind Brechplatten und Stützwände aus chromfreiem Werkzeugstahl besonders geeignet.


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffchromfreier Werkzeugstahl – 1.1740
ISO/EN/DIN CodeC60W
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe98,63 - 98,08
Kohlenstoff – C0,55 – 0,65
Silizium – Si0,15 - 0,4
Mangan – Mn0,6 – 0,8
Phosphor – P0,035
Schwefel – S0,035
Physikalische und mechanische Eigenschaften
Dichte7,8 g/cm³
Härte52 - 58 HRC


Erläuterung der Härtegrade
bewegliche Brechplatte aus chromfreiem Werkzeugstahl
Nr. 43.3021.09
bewegliche Brechplatte aus chromfreiem Werkzeugstahl

zur Zerkleinerung von mittelharten Proben


Allgemeine Werkstoff-Spezifikation:
Werkstoff: chromfreier Werkzeugstahl – 1.1740
Abriebfestigkeit: gut
Einsatz für: mittelharte Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


Bei der Zerkleinerung von RoHS-Proben – zum Beispiel zur XRF-Analyse – sind Brechplatten und Stützwände aus chromfreiem Werkzeugstahl besonders geeignet.


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffchromfreier Werkzeugstahl – 1.1740
ISO/EN/DIN CodeC60W
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe98,63 - 98,08
Kohlenstoff – C0,55 – 0,65
Silizium – Si0,15 - 0,4
Mangan – Mn0,6 – 0,8
Phosphor – P0,035
Schwefel – S0,035
Physikalische und mechanische Eigenschaften
Dichte7,8 g/cm³
Härte52 - 58 HRC


Erläuterung der Härtegrade
feste Brechplatte aus Manganstahl
Nr. 43.3130.23
feste Brechplatte aus Manganstahl

zur Zerkleinerung von harten, spröden Proben


Allgemeine Werkstoff-Spezifikation:
Werkstoff: Manganstahl - 1.3401
Abriebfestigkeit: gut
Einsatz für: harte, spröde Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffManganstahl – 1.3401
ISO/EN/DIN CodeX120Mn12
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 83,56 - 85,96
Chrom – Cr < 1,50
Silizium – Si 0,3 – 0,5
Mangan – Mn12,0 – 13,0
Kohlenstoff – C1,1 - 1,3
Phosphor – P< 0,1
Schwefel – S< 0,04
Physikalische und mechanische Eigenschaften
Dichte7,9 – 8 g/cm³
Härte27 – 32 HRC


Erläuterung der Härtegrade
bewegliche Brechplatte aus Manganstahl
Nr. 43.3140.23
bewegliche Brechplatte aus Manganstahl

zur Zerkleinerung von harten, spröden Proben


Allgemeine Werkstoff-Spezifikation:
Werkstoff: Manganstahl - 1.3401
Abriebfestigkeit: gut
Einsatz für: harte, spröde Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffManganstahl – 1.3401
ISO/EN/DIN CodeX120Mn12
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 83,56 - 85,96
Chrom – Cr < 1,50
Silizium – Si 0,3 – 0,5
Mangan – Mn12,0 – 13,0
Kohlenstoff – C1,1 - 1,3
Phosphor – P< 0,1
Schwefel – S< 0,04
Physikalische und mechanische Eigenschaften
Dichte7,9 – 8 g/cm³
Härte27 – 32 HRC


Erläuterung der Härtegrade
feste Brechplatte aus Hartmetall Wolframkarbid
Nr. 43.3050.08
feste Brechplatte aus Hartmetall Wolframkarbid

Zur Zerkleinerung harter, abrasiver Proben


Allgemeine Werkstoff-Spezifikation:
Werkstoff: Hartmetall Wolframkarbid - WC
Abriebfestigkeit: sehr gut
Einsatz für: sehr harte, abrasive Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffWolframkarbid – WC
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC85,00
Kobalt – Co15,00
Physikalische und mechanische Eigenschaften
Dichte14,05 g/cm³
Härte1020 HV10


Erläuterung der Härtegrade
bewegliche Brechplatte aus Hartmetall Wolframkarbid
Nr. 43.3060.08
bewegliche Brechplatte aus Hartmetall Wolframkarbid

Zur Zerkleinerung sehr harter, abrasiver Proben


Allgemeine Werkstoff-Spezifikation:
Werkstoff: Hartmetall Wolframkarbid - WC
Abriebfestigkeit: sehr gut
Einsatz für: sehr harte, abrasive Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffWolframkarbid – WC
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC85,00
Kobalt – Co15,00
Physikalische und mechanische Eigenschaften
Dichte14,05 g/cm³
Härte1020 HV10


Erläuterung der Härtegrade
feste Brechplatte aus Zirkonoxid
Nr. 43.3100.27
feste Brechplatte aus Zirkonoxid

Zur Zerkleinerung von mittelharter, spröder Proben und zur metallfreien Mahlung


Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid ZrO2
Abriebfestigkeit: gut
Einsatz für: mittelharte, spröde Proben, metallfreie Mahlung
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


Metallfreies vorzerkleinern
So haben Sie absolute Sicherheit vor Metallkontamination, z. B. bei Dentalkeramik. Brechplatten aus Zirkonoxid sind perfekt zur komplett metallfreien Vorzerkleinerung mittelharter spröder Proben, z. B. für den Einsatz in der Keramikindustrie. Gerne statten wir Ihren FRITSCH Backenbrecher PULVERISETTE 1 premium line und classic line mit seitlichen Stützwänden aus:


Aluminium:
Bestell Nr. 43.4040.13 – Modell premium line
Bestell Nr. 43.3150.13 -  Modell classic line


Zirkonoxid:
Bestell Nr. 43.4050.27 – Modell premium line
Bestell Nr. 43.3160.27 - Modell classic line


Polyamid:
Bestell Nr. 43.4045.16 - Modell premium line


Brechplatten aus Zirkonoxid sind nur zum Brechen keramischer Materialien, Mineralien  u. ä. geeignet, auf keinen Fall für hart-zähe Proben wie z.B. Metalle.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid – ZrO2
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid – ZrO2 94,2 - 95,2
Hafniumoxid – HfO2 1 - 2
Magnesiumoxid – MgO3,5
Siliziumdioxid – SiO20,1
Aluminiumoxid – Al2O30,1
Sonstiges0,1
Physikalische und mechanische Eigenschaften
Dichte5,7 g/cm³
Härte Vickers 1200 (HVA10)


Erläuterung der Härtegrade
bewegliche Brechplatte aus Zirkonoxid
Nr. 43.3110.27
bewegliche Brechplatte aus Zirkonoxid

Zur Zerkleinerung von mittelharter, spröder Proben und zur metallfreien Mahlung


Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid ZrO2
Abriebfestigkeit: gut
Einsatz für: mittelharte, spröde Proben, metallfreie Mahlung
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


Metallfreies vorzerkleinern
So haben Sie absolute Sicherheit vor Metallkontamination, z. B. bei Dentalkeramik. Brechplatten aus Zirkonoxid sind perfekt zur komplett metallfreien Vorzerkleinerung mittelharter spröder Proben, z. B. für den Einsatz in der Keramikindustrie. Gerne statten wir Ihren FRITSCH Backenbrecher PULVERISETTE 1 premium line und classic line mit seitlichen Stützwänden aus:


Aluminium:
Bestell Nr. 43.4040.13 – Modell premium line
Bestell Nr. 43.3150.13 – Modell classic line


Zirkonoxid:
Bestell Nr. 43.4050.27 – Modell premium line
Bestell Nr. 43.3160.27 – Modell classic line


Polyamid:
Bestell Nr. 43.4045.16 – Modell premium line


Brechplatten aus Zirkonoxid sind nur zum Brechen keramischer Materialien, Mineralien  u. ä. geeignet, auf keinen Fall für hart-zähe Proben wie z.B. Metalle.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid – ZrO2
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid – ZrO2 94,2 - 95,2
Hafniumoxid – HfO2 1 - 2
Magnesiumoxid – MgO3,5
Siliziumdioxid – SiO20,1
Aluminiumoxid – Al2O30,1
Sonstiges0,1
Physikalische und mechanische Eigenschaften
Dichte5,7 g/cm³
Härte Vickers 1200 (HVA10)


Erläuterung der Härtegrade

SEITLICHE STÜTZWÄNDE

1 Paar seitliche Stützwände aus gehärtetem Stahl
Nr. 43.3070.09
1 Paar seitliche Stützwände aus gehärtetem Stahl

Seitliche Stützwände aus gehärtetem Werkzeugstahl gehören zur Standardausrüstung der FRITSCH Backenbrecher und sind somit im Preis der Geräte enthalten.

Allgemeine Werkstoff-Spezifikation:
Werkstoff: gehärteter Stahl - 1.2436
Abriebfestigkeit: gut
Einsatz für: spröde, harte Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter Stahl - 1.2379
ISO/EN/DIN CodeX153CrMoV12
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 83,4
Kohlenstoff – C1,55 – 2,10
Molybdän – M ≤ 0,8
Vandium – V≤ 0,9
Chrom – Cr12
Wolfram – W≤ 0,8
Physikalische und mechanische Eigenschaften
Dichte7,7 g/cm³
Härte60+3 HRC
1 Paar seitliche Stützwände aus rostfreiem Stahl
Nr. 43.3080.10
1 Paar seitliche Stützwände aus rostfreiem Stahl

Allgemeine Werkstoff-Spezifikation:
Werkstoff: rostfreier Stahl - 1.4571
Abriebfestigkeit: bedingt gut
Einsatz für: mittelharte, spröde Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.4571
ISO/EN/DIN CodeX6CrNIMo Ti17-12-2
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe63
Kohlenstoff – Cmax. 0,08
Silizium – Simax. 1,0
Mangan – Mnmax. 2,0
Phosphor – Pmax. 0,045
Schwefel – S0,030
Chrom – Cr16,5 – 18,5
Molybdän – Mo2,00 – 2,50
Nickel – Ni10,5 – 13,5
Titan – Ti 5 x C≤ 0,70
Physikalische und mechanische Eigenschaften
Dichte8 g/cm³
Härte95 HB


Erläuterung der Härtegrade
1 Paar seitliche Stützwände aus chromfreiem Werkzeugstahl
Nr. 43.3071.09
1 Paar seitliche Stützwände aus chromfreiem Werkzeugstahl

Allgemeine Werkstoff-Spezifikation:
Werkstoff: chromfreier Werkzeugstahl - 1.1740
Abriebfestigkeit: gut
Einsatz für: mittelharte Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


Bei der Zerkleinerung von RoHS-Proben – zum Beispiel zur XRF-Analyse – sind Brechplatten und Stützwände aus chromfreiem Werkzeugstahl besonders geeignet.


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffchromfreier Werkzeugstahl – 1.1740
ISO/EN/DIN CodeC60W
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe98,63 - 98,08
Kohlenstoff – C0,55 – 0,65
Silizium – Si0,15 - 0,4
Mangan – Mn0,6 – 0,8
Phosphor – P0,035
Schwefel – S0,035
Physikalische und mechanische Eigenschaften
Dichte7,8 g/cm³
Härte52 - 58 HRC


Erläuterung der Härtegrade
1 Paar seitliche Stützwände aus Hartmetall Wolframkarbid
Nr. 43.3090.08
1 Paar seitliche Stützwände aus Hartmetall Wolframkarbid

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Hartmetall Wolframkarbid - WC
Abriebfestigkeit: sehr gut
Einsatz für: sehr harte, abrasive Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffWolframkarbid – WC
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC85,00
Kobalt – Co15,00
Physikalische und mechanische Eigenschaften
Dichte14,05 g/cm³
Härte1020 HV10


Erläuterung der Härtegrade
1 Paar seitliche Stützwände aus Aluminium
Nr. 43.3150.13
1 Paar seitliche Stützwände aus Aluminium

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Aluminium - 3.4365
Abriebfestigkeit: bedingt gut
Einsatz für: Mittelharte, spröde, Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen



Metallfreies vorzerkleinern
Brechplatten aus Zirkonoxid sind perfekt zur komplett metallfreien Vorzerkleinerung mittelharter spröder Proben, z. B. für den Einsatz in der Keramikindustrie. Gerne statten wir Ihren FRITSCH Backenbrecher PULVERISETTE 1 classic line mit festen (Bestell Nr. 43.3100.27) oder beweglichen (Bestell Nr. 43.3110.27) Brechplatten aus Zirkonoxid, aus sowie einem speziellen PVC-Trichter (Bestell Nr. 01.7410.00). So haben Sie absolute Sicherheit vor Metallkontamination, z. B. bei Dentalkeramik.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffAluminium AlZnMgCu1,5
ISO/EN/DIN Code3.4365
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe0,50
Silizium – Si0,40
Kupfer – Cu1,2 - 2,0
Mangan – Mn0,30
Magnesium – Mg2,1 - 2,9
Chrom – Cr0,18 - 0,28
Zink - Zn5,1 - 6,1
Titan – Ti0,20
Physikalische und mechanische Eigenschaften
Dichte2,7 g/cm³
Härte2,75 Mohs


Erläuterung der Härtegrade
1 Paar seitliche Stützwände aus Zirkonoxid
Nr. 43.3160.27
1 Paar seitliche Stützwände aus Zirkonoxid

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid
Abriebfestigkeit: gut
Einsatz für: mittelharte, spröde Proben, metallfreie Mahlung
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


Metallfreies vorzerkleinern
Brechplatten aus Zirkonoxid sind perfekt zur komplett metallfreien Vorzerkleinerung mittelharter spröder Proben, z. B. für den Einsatz in der Keramikindustrie. Gerne statten wir Ihren FRITSCH Backenbrecher PULVERISETTE 1 classic line mit festen (Bestell Nr. 43.3100.27)  oder beweglichen (Bestell Nr. 43.3110.27) Brechplatten aus Zirkonoxid, mit seitlichen Aluminium Stützwänden (Bestell Nr. 43.3150.13) aus, sowie einem speziellen PVC-Trichter (Bestell Nr. 01.7410.00). So haben Sie absolute Sicherheit vor Metallkontamination, z. B. bei Dentalkeramik.


Seitliche Stützwände aus Zirkonoxid sind nur zum Brechen keramischer Materialien, Mineralien  u. ä. geeignet, auf keinen Fall für hart-zähe Proben wie z.B. Metalle.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid – ZrO2
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid – ZrO2 94,2 - 95,2
Hafniumoxid – HfO2 1 - 2
Magnesiumoxid – MgO3,5
Siliziumdioxid – SiO20,1
Aluminiumoxid – Al2O30,1
Sonstiges0,1
Physikalische und mechanische Eigenschaften
Dichte5,7 g/cm³
Härte Vickers 1200 (HVA10)


Erläuterung der Härtegrade

ZUBEHÖR ZUM METALLFREIEN VORZERKLEINERN

Nutzen Sie den Trichter aus PVC inkl. Klemmleisten zur metallfreien Vorzerkleinern von spröden Proben. So haben Sie absolute Sicherheit vor Metallkontamination zum Beispiel für den Einsatz in der Keramikindustrie - Dentalkeramik.

Wählen Sie ZUBEHÖR ZUM METALLFREIEN VORZERKLEINERN

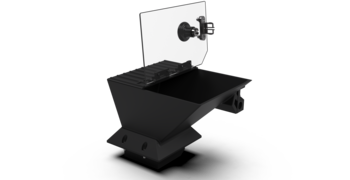

PVC TRICHTER INKL. KLEMMLEISTEN

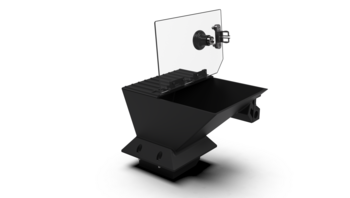

Trichter PVC inkl. Klemmleisten
Nr. 01.7410.00
Trichter PVC inkl. Klemmleisten

Nutzen Sie den Trichter aus PVC inkl. Klemmleisten zur metallfreien Vorzerkleinern von spröden Proben. So haben Sie absolute Sicherheit vor Metallkontamination zum Beispiel für den Einsatz in der Keramikindustrie - Dentalkeramik.


Hierzu sind feste und bewegliche Brechplatten aus Zirkonoxid* und seitliche Stützwände aus Zirkonoxid*  zusätzlich erforderlich.


feste Brechplatte
Zirkonoxid*, Bestell Nr. -  43.3100.27


bewegliche Brechplatte
Zirkonoxid*, Bestell Nr. -  43.3110.27

seitliche Stützwände
Zirkonoxid*, Bestell Nr. -   43.3160.13


*Bitte beachten Sie: Brechplatten und seitliche Stützwände aus Zirkonoxid sind nur zum Brechen keramischer Materialien, Mineralien  u. ä. geeignet, auf keinen Fall für hart-zähe Proben wie z.B. Metalle.


ABSAUGVORRICHTUNG

Ein integrierter Anschluss macht die Kombination mit einer Absaugvorrichtung zur automatischen Entfernung des während der Mahlung entstehenden Feinstaubs besonders einfach. Auch bei der Reinigung der Mahlteile leistet diese Staubabsaugung wertvolle Hilfe.

WÄHLEN SIE DIE ABSAUGVORRICHTUNG UND ZUBEHÖR

ABSAUGVORRICHTUNG UND ZUBEHÖR

Absaugvorrichtung, Staubklasse “M” nach DIN EN 60335-2-69
Nr. 43.9070.00
Absaugvorrichtung, Staubklasse “M” nach DIN EN 60335-2-69

Die Absaugvorrichtung, Staubklasse “M” nach DIN EN 60335-2-69 für 230 V/1~, 50/60 Hz, 1600 Watt ist vielseitig einsetzbar:


zum Anschluss an den Hochleistungs- und Kleinmengenzyklon
Zum Betrieb der FRITSCH Zyklone benötigen Sie eine Absaugvorrichtung. Der starke Luftstrom der Absaugvorrichtung macht die Befüllung einfacher, beschleunigt den Durchsatz und hält die thermische Belastung Ihrer Probe gering. Der Hochleistungs- und Kleinmengenzyklon kann mit den Universal-Schneidmühlen PULVERISETTE 19, der Rotor-Schnellmühle PULVERISETTE 14 premium line und classic line kombiniert werden. Der Kleinmengenzyklon kann in Kombination mit der Rotor-Schnellmühle PULVERISETTE 14 premium line und classic line auch passiv – ohne Absaugvorrichtung kombiniert werden.
Der Hochleistungszyklon ist optimal zur Kombinationation mit den Universal-Schneidmühlen PULVERISETTE 19 large, der Schlagkrezmühle PULVERISETTE 16 und der Scheibenmühlen PULVERISETTE 13 premium line zur optimalen Probenabsaugung und zur Zerkleinerung größerer Mengen.


zur Kühlung der Rotor-Schnellmühle PULVERISETTE 14 premium line
Durch den Anschluss der Absaugvorrichtung mit der Staubabsaugung-Verbindung Artikel-Nr. 14.4214.00 lässt sich die Kühlung der PULVERISETTE 14 premium line weiter verstärken.


zum Anschluss an Scheibenmühle PULVERISETTE 13 premium line
Die Absaugvorrichtung wird einfach angeschlossen und direkt über Start- und Stoptaste am Gerät gesteuert werden – für staubfreies Mahlen.


zum Anschluss an Backenbrecher PULVERISETTE 1, Modell I + II classic line
Einfach Absaugvorrichtung an integrierten Anschluss der PULVERISETTE 1 anschließen. So wird der während der Mahlung entstehende Feinstaub automatisch entfernt. Auch bei der Reinigung der Mahlteile leistet die Absaugvorrichtung wertvolle Hilfe.


zum Anschluss an Scheibenmühle PULVERISETTE 13 classic line
Die Absaugvorrichtung kann einfach an die PULVERISETTE 13 classic line angeschlossen werden. So wird der während der Mahlung entstehende Feinstaub automatisch entfernt. Auch bei der Reinigung der Mahlteile leistet die Absaugvorrichtung wertvolle Hilfe.


zur Absaugung der Probe bei der Trocken-Messung mit den Laser-Partikelmessgeräten ANALYSETTE 22 NeXT
Eine Absaugvorrichtung ist erforderlich, damit die Probe während der Messung automatisch abgesaugt wird. Nach Beendigung der Messung kann es auch leicht zur manuellen Reinigung des Trichters verwendet werden.


Bitte beachten Sie jedoch, dass diese Absaugvorrichtung Artikel Nr. 43.9070.00 nicht über einen Feinstfilter verfügt und somit Feinstaub austreten kann. Es sollten die gültigen Arbeitsschutzvorschriften beachtet werden. Diese Absaugvorrichtung wird hauptsächlich zum staubfreien Mahlen und Absaugen von während der Mahlung entstehendem Feinstaub im oberen Teil der Mahlkammer und zum Reinigen der Mahlteile empfohlen.


Zur Absaugung der Probe bei der Trocken-Messung mit den Laser-Partikelmessgeräten ANALYSETTE 22 NeXT empfehlen wir die Absaugvorrichtung Artikel Nr. 43.9060.00. Diese Absaugvorrichtung ist mit einem Schlauch und einem Feinstfilter der Staubklasse "H" nach DIN EN 60335-2-69 ausgestattet, so dass das Austreten von Feinstaub vermindert wird.


Vlies-Filterbeutel für Absaugvorrichtung (Pack = 5 Stück) für Absaugvorrichtung 43.9070.00
Nr. 43.9055.00

1 Pack = 5 Stück


Ein Pack ist im Lieferumfang der Absaugvorrichtung (Artikel Nr. 43.9070.00) enthalten.
Diese Vlies-Filterbeutel sollten beim Absaugen von feinen, trockenen Materialien eingesetzt werden.
Für das Absaugen von groben, nassen Materialien sind Plastikbeutel erhältlich - (Artikel Nr. 43.9052.00).


Plastikbeutel für Absaugvorrichtung (Pack = 5 Stück) für Absaugvorrichtung 43.9070.00
Nr. 43.9052.00

1 Pack = 5 Stück


Ein Pack ist im Lieferumfang der Absaugvorrichtung (Artikel Nr. 43.9070.00) enthalten.
Diese Plastikbeutel sollten beim Absaugen von groben, nassen Materialien eingesetzt werden.
Für das Absaugen von feinen, trockenen Materialien sind Papierfilterbeutel erhältlich - (Artikel Nr. 43.9055.00).


ZUBEHÖR ZUR KOMBINATION von Backenbrecher und Scheibenmühle

Montagegestell zum kombinierten Einsatz von Backenbrecher PULVERISETTE 1 classic line mit der Scheibenmühle PULVERISETTE 13 classic line.

Wählen sie das zubehör

Zubehör zur Kombination

Montagegestell zum kombinierten Einsatz von Backenbrecher PULVERISETTE 1 mit der Scheibenmühle PULVERISETTE 13
Nr. 43.5100.00
Montagegestell

Zur Feinzerkleinerung von Probenmaterial mit einer Aufgabegröße von bis zu 95 mm auf 0,1 mm Endfeinheit in einem Arbeitsgang und zum kontinuierlichen Betrieb der Backenbrecher PULVERISETTE 1 classic line.



Feinzerkleinerung von bis zu 95 mm auf 0,1 mm in einem Arbeitsgang
Das Montagegestell mit Rutsche in Kombination mit dem Backenbrecher PULVERISETTE 1 classic line (Modell I + II) und der Scheibenmühle PULVERISETTE 13 classic line  ermöglicht eine kontinuierliche Feinzerkleinerung von Grobmaterial mit einer Aufgabegröße von 95 mm auf eine Endfeinheit von 100 µm in einem Arbeitsgang.


Kontinuierlicher Betrieb
Durch Einsatz des Montagegestells und der Rutsche kann der Backenbrecher PULVERISETTE 1 classic line (Model I + II) zum kontinuierlichen Betrieb eingesetzt werden. Umrüstsatz zum kontinuierlichen Betrieb der Scheibenmühle PULVERISETTE 13 classic line auf Anfrage.


Wählen Sie die passenden Mahlwerkzeuge und die gewünschte Ausstattung aus den Angeboten aus unseren Zubehör-Seiten für:


Backenbrecher PULVERISETTE 1, Modell I classic line


Backenbrecher PULVERISETTE 1, Modell II classic line


Scheibenmühle PULVERISETTE 13 classic line


ZERTIFIZIERUNG

IQ/OQ Dokumentation (als Vordruck - Durchführung nicht im Preis enthalten) zur selbständigen Durchführung zur Unterstützung der Gerätequalifizierung im Qualitätsmanagement-System für die Backenbrecher PULVERISETTE 1 classic line, Modell I und II.

WÄHLEN SIE DIE ZERTIFIZIERUNG

ZERTIFIZIERUNG

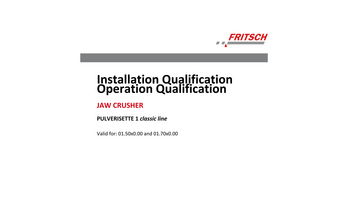

IQ/OQ Dokumentation (als Vordruck - zur selbstständigen Durchführung)
Nr. 96.0270.00
IQ/OQ Dokumentation (als Vordruck - zur selbstständigen Durchführung)

IQ/OQ Dokumentation (als Vordruck - zur selbstständigen Durchführung) zur Unterstützung der Gerätequalifizierung im Qualitätsmanagement-System für die Backenbrecher PULVERISETTE 1 classic line, Modell I und II.


Best.-Nr.
01.7030.00

Mahlprotokoll-Datenbank

Jetzt testen

Individuelle Probemahlung

Senden Sie uns Ihre Probe. Wir führen eine Probemahlung durch und empfehlen Ihnen das passende Gerät für Ihre Anwendung.
