Universal-Schneidmühle - variable Drehzahl 300-3000 U/min

PULVERISETTE 19 large

Best.-Nr.
19.4060.00
Zubehör

Konfigurieren Sie Ihre Universal-Schneidmühle PULVERISETTE 19 large mit variabler Drehzahl 300 – 3000 U/min passend für Ihre spezifische Anwendung.

Bitte wählen Sie aus dem umfangreichen Zubehör jeweils mindestens einen Trichter, Schneidwerkzeugsatz, Siebkassette und Auffanggefäß.

Trichter
Schleusen-Trichter mit Kunststoff-Schieber

Schneidwerkzeugsatz
Rotor mit V-Schneiden und Gegenmessern aus gehärtetem rostfreiem Stahl, Hartmetall Wolframkarbid oder chromfreiem Werkzeugstahl bzw.
Rotor mit gekerbten Schneiden und Gegenmessern aus gehärtetem rostfreiem Stahl
oder Rotor mit geraden Schneiden und Gegenmessern aus gehärtetem rostfreiem Stahl
oder Scheibenfräser-Rotor mit Wendeschneidplatten und Gegenmessern aus Hartmetall Wolframkarbid

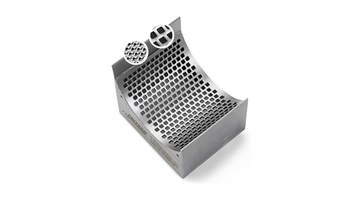

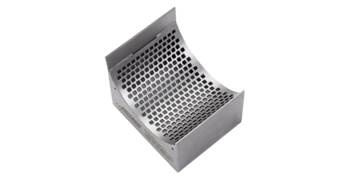

Siebkassette
Siebkassetten mit Trapezloch oder Quadratloch aus rostfreiem Stahl 316L oder chromfreiem Stahl DC01

Auffanggefäß
Auffanggefäß 3 Liter oder Auffanggefäß für große Mengen 10 Liter

Optionales Zubehör

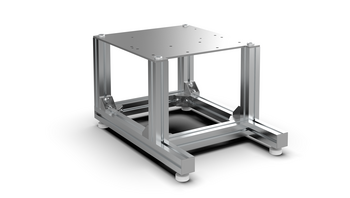

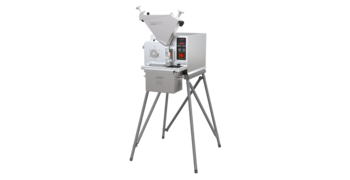

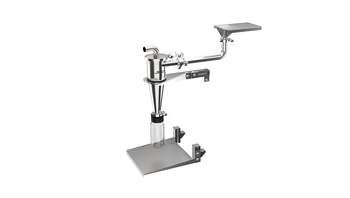

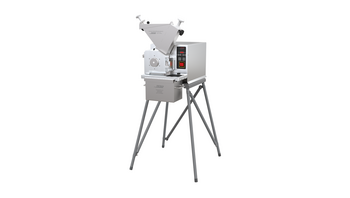

Stativ: Universal-Stativ, Stativ kpl. verschweißt, elektrochemisch poliert aus rostfreiem Stahl 316L oder Stativ mit Rollen

Zertifizierung

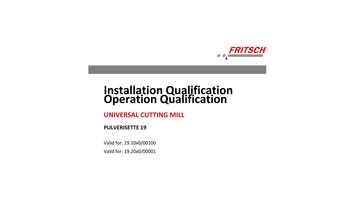

IQ/OQ-Dokumentation zur Unterstützung der Gerätequalifikation

SPS-Modul
Ein Funktionsbausteine zur Ansteuerung der Mühle über eine SPS-Steuerung sowie der physikalische Anschluss auf Basis eines RS485 Bus ist auf Anfrage erhältlich.

Einfüll-TRICHTER

Die PULVERISETTE 19 large kann wahlweise mit einem  Schleusen-Trichter aus rostfreiem Stahl mit Schieber für alle gängigen Materialien ausgestattet werden.

WÄHLEN SIE DEN TRICHTER

Einfüll-Trichter

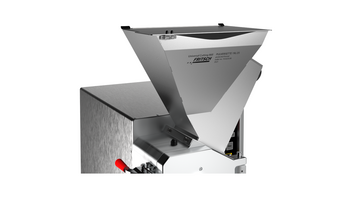

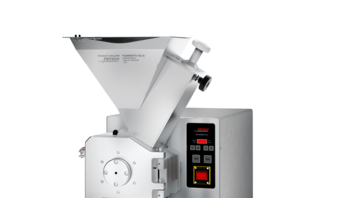

Schüttgut-Trichter mit Schieber
Nr. 19.4225.00
Schüttgut-Trichter mit Schieber

Der Schütttgut-Trichter mit Schieber gewährleistet aufgrund seiner Eindrückvorrichtung eine gute Handhabung und eine hervorragende Materialzuführung. Gut rieselfähige Schüttgüter als auch Stroh, Folien und ähnliche Materialien lassen sich in ganzer Länge einfüllen.

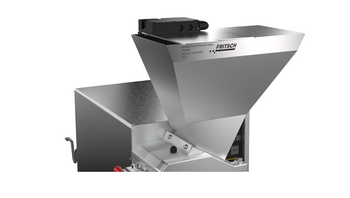

Schüttgut-Trichter, 10 Liter
Nr. 19.4230.00
Schüttgut-Trichter, 10 Liter

Schüttgut-Trichter, 10 Liter
Ideal für Schüttgüter und rieselfähige Materialien. Besonders sicher: der Deckel des Schüttgut-Trichters ist mit einer elektronischen Sicherheitsverriegelung ausgestattet und kann während der Zerkleinerung nicht geöffnet werden.


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.4404/316L
ISO/EN/DIN CodeX2CrNiMo17-12-2
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 62,8
Kohlenstoff – C0,03
Silizium – Si1
Mangan – Mn2
Phosphor – P0,045
Schwefel – S0,015
Chrom – Cr18,5
Molybdän – Mo2,50
Nickel – Ni13,00
Stickstoff - N0,110
Physikalische und mechanische Eigenschaften
Dichte8,0 g/cm³
Härte215 HB

Erläuterung der Härtegrade

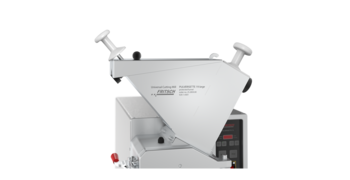

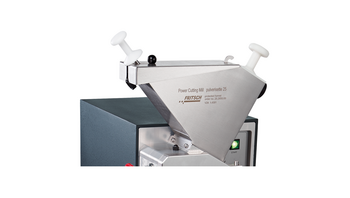

Schleusen-Trichter mit Schieber, 3 Liter
Nr. 25.2850.00
Schleusen-Trichter mit Schieber

Der Schleusen-Trichter aus rostfreiem Stahl mit Kunststoff-Schieber, gewährleistet aufgrund seiner Eindrückvorrichtung eine gute Handhabung und eine hervorragende Materialzuführung.


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.4301
ISO/EN/DIN CodeX5CrNi1810
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe66,805
Kohlenstoff – C0,070
Silizium – Si1,000
Mangan – Mn2,000
Phosphor – P0,045
Schwefel – S0,030
Chrom – Cr19,5
Nickel – Ni10,5
Stickstoff – N0,110
Physikalische und mechanische Eigenschaften
Dichte7,8 g/cm³
HärteHRB 96


Erläuterung der Härtegrade

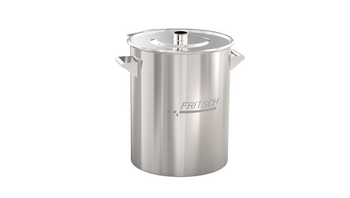

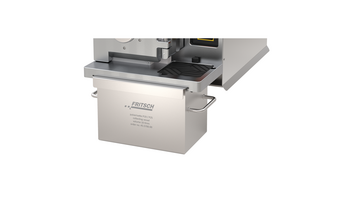

Auffanggefässe aus rostfreiem Stahl 316L

Es ist ein Auffanggefäß 3 Liter erhältlich. Zur Zerkleinerung größerer Mengen wird das Auffanggefäß mit einem Fassungsvermögen von 10 Litern empfohlen. Auffanggefäße sind in weiteren Größen auf Anfrage erhältlich.

WÄHLEN SIE EIN AUFFANGGEFÄSS

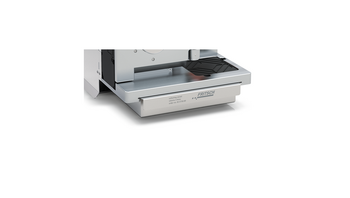

AUFFANGGEFÄSS

3 Liter
Nr. 45.5730.00
Auffanggefäß, 3 Liter

Dieses Auffanggefäß hat ein Volumen von 3 Litern. Auffanggefäße (rostfreier Stahl) sind in verschiedenen Größen erhältlich.


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.4404/316L
ISO/EN/DIN CodeX2CrNiMo17-12-2
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 62,8
Kohlenstoff – C0,03
Silizium – Si1
Mangan – Mn2
Phosphor – P0,045
Schwefel – S0,015
Chrom – Cr18,5
Molybdän – Mo2,50
Nickel – Ni13,00
Stickstoff - N0,110
Physikalische und mechanische Eigenschaften
Dichte8,0 g/cm³
Härte215 HB

Erläuterung der Härtegrade

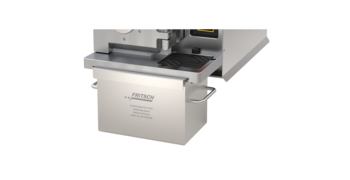

10 Liter - für große Mengen
Nr. 45.5700.00
Auffanggefäß für große Mengen, 10 Liter

Dieses Auffanggefäß wird zur Zerkleinerung größerer Mengen empfohlen und hat ein Fassungsvermögen von 10 Litern.
Auffanggefäße (rostfreier Stahl) sind in verschiedenen Größen erhältlich.


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.4404/316L
ISO/EN/DIN CodeX2CrNiMo17-12-2
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 62,8
Kohlenstoff – C0,03
Silizium – Si1
Mangan – Mn2
Phosphor – P0,045
Schwefel – S0,015
Chrom – Cr18,5
Molybdän – Mo2,50
Nickel – Ni13,00
Stickstoff - N0,110
Physikalische und mechanische Eigenschaften
Dichte8,0 g/cm³
Härte215 HB

Erläuterung der Härtegrade

SCHNEIDWERKZEUGSÄTZE

Auswahlhilfe

  • Materialdaten Schneidwerkzeugsätze und Anwendungsempfehlung

    Material und Rotor-Typ Hauptbestandteil des Werkstoffs Abriebfestigkeit Dichte g/cm³ Geeignet zur Zerkleinerung von
    Gehärteter, rostfreier Stahl Fe - Cr bedingt gut 7,7
    Standard Rotor mit V-Schneiden
    und Gegenmessern
    Bestell Nr. 45.7000.00

    Rotor mit gekerbten Schneiden
    und Gegenmessern
    Bestell Nr. 45.7362.00









    Rotor mit geraden Schneiden
    und Gegenmessern
    Bestell Nr. 45.7352.00


    mittelharten, spröden Proben, zäh-elastischen Materialien und Folien

    mittelharten, spröden, faserigen und elastischen Proben und für Proben mit Restfeuchte, wie z.B. Lebensmittel, Futtermittel oder Pflanzen von temperaturempfindlichen Proben wie z.B. Kunststoffe

    mittelharten, spröden Proben, gut schneidfähiges Material wie z.B. Heu, Stroh, faserige und biologische Materialien
    Hartmetall Wolframkarbid

    WC sehr gut 12,4
    Rotor mit V-Schneiden und
    Gegenmessern
    Bestell Nr. 45.7370.00

    Scheibenfräser-Rotor mit Wendeschneidplatten
    Bestell Nr. 45.7200.00
    harten, abrasiven Proben, für hart-zähes Material

    harten, abrasiven Proben, Zerkleinern von Platinenschrott mit Glasfaser-Rückständen und Kupferkabel

Die PULVERISETTE 19 large kann wahlweise mit einem Rotor mit V-Schneiden, geraden Schneiden, gekerbten Schneiden oder mit einem Scheibenfräser-Rotor mit Gegenmessern ausgestattet werden. Mit der Wahl des Materials von Schneidrotoren und Gegenmessern lässt sich auch das Abriebverhalten individuell steuern. Details zu Schneidrotoren und Materialien finden Sie in der Auswahlhilfe.

WÄHLEN SIE EINEN SCHNEIDWERKZEUGSATZ

SCHNEIDWERKZEUGSATZ AUS GEHÄRTETEM ROSTFREIEN STAHL UND Hartmetall WOLFRAMKARBID

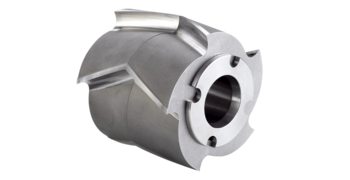

Standard-Rotor mit V-Schneiden und Gegenmessern aus gehärtetem rostfreiem Stahl
Nr. 45.7000.00
Standard-Rotor mit V-Schneiden und Gegenmessern aus gehärtetem rostfreiem Stahl

Der Standard-Rotor aus gehärtetem rostfreiem Stahl mit V-Schneiden und Gegenmessern eignet sich mit seinem besonders spitzen Schneidwinkel und der dadurch höheren Schneidwirkung vor allem zur Zerkleinerung von zäh-elastischen Materialien und Folien.
Zur Probenaufbereitung nach RoHS (z. B. zum Nachweis von Hexavalentem Chrom) und zur XRF-Analyse empfehlen wir unsere Schneidwerkzeugsätze aus chromfreiem Werkzeugstahl.


RICHTANALYSE
Standard-Rotor mit V-Schneiden und Gegenmessern
Allgemeine Spezifikation
Werkstoffrostfreier Stahl– 1.4112
ISO/EN/DIN CodeX90CrMoV18 / EN 10088
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe79 - 77
Chrom – Cr17 - 19
Silizium – Si1,0
Mangan – Mn1,0
Molybdän – Mo0,9 - 1,3
Kohlenstoff – C0,85 - 0,95
Vanadium – V0,07 - 0,012
Phosphor – P0,04
Schwefel – S0,015
Physikalische und mechanische Eigenschaften
Dichte 7,7 g/cm³
Härte56-58 HRC


Erläuterung der Härtegrade

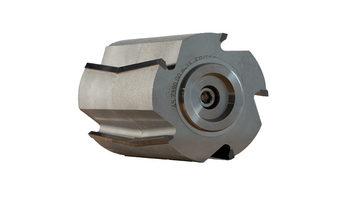

Rotor mit V-Schneiden und Gegenmessern aus Hartmetall Wolframkarbid
Nr. 45.7370.00
Rotor mit V-Schneiden und Gegenmessern aus Hartmetall Wolframkarbid

Dieser Rotor mit V-Schneiden und Gegenmessern aus Hartmetall Wolframkarbid zerkleinert Material durch Schlag- und Schneidwirkung und ist für hart-zähes Material geeignet.
Zur Probenaufbereitung nach RoHS (z. B. zum Nachweis von Hexavalentem Chrom) und zur XRF-Analyse empfehlen wir unsere Schneidwerkzeugsätze aus chromfreiem Werkzeugstahl.


RICHTANALYSE
1. Rotormesser
Allgemeine Spezifikation
Werkstoff

Hartmetall Wolframkarbid – WC
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC88
Kobalt – Co 12
Physikalische und mechanische Eigenschaften
Dichte12,4 g/cm³
Härte89,5 HRA


2. Rotorkörper
Allgemeine Spezifikation
Werkstoffrostfreier Stahl -1.4404
ISO/EN/DIN CodeX2CRNiMO17-12-2 /DIN SEW410
´ ´ ´
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe68,3 - 62,8
Chrom – Cr16,5 - 18,5
Nickel – Ni10,0 - 13,0
Molybdän – Mo2,0 - 2,5
Mangan – Mn2
Silizium – Si1
Phosphor – P0,045
Kohlenstoff – C0,03
Schwefel – S0,015
Sonstiges – 0,11
Physikalische und mechanische Eigenschaften
Dichte8,0 g/cm³
Härte45 HB


Erläuterung der Härtegrade

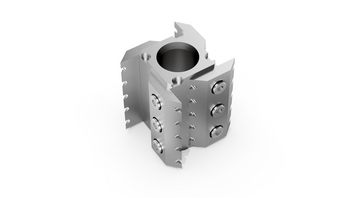

Rotor mit gekerbten Schneiden und Gegenmessern aus gehärtetem rostfreiem Stahl
Nr. 45.7362.00
Rotor mit gekerbten Schneiden und Gegenmessern aus gehärtetem rostfreiem Stahl

Der Rotor mit gekerbten Schneiden und Gegenmessern aus gehärtetem rostfreiem Stahl ist ideal für die Zerkleinerung von Proben mit Restfeuchte, wie beispielsweise Lebensmittel, Futtermittel oder Pflanzen und von temperaturempfindlichen Proben wie z. B. Kunststoffe.
Durch seine gekerbten Schneiden verschließt sich nie die Mahlkammer komplett, und erlaubt somit eine optimale Luftführung. Dies erhöht deutlich den Austrag und macht den Einsatz von sehr feinen Sieben für größere Mengen überhaupt erst möglich. Die Rotormesser besitzen zwei gekerbte Schneidkanten und können nach Abnutzung einer Seite einfach gedreht werden.
Ihr Vorteil: doppelte Lebensdauer.


RICHTANALYSE
Standard-Rotor mit V-Schneiden und Gegenmessern
Allgemeine Spezifikation
Werkstoffrostfreier Stahl– 1.4112
ISO/EN/DIN CodeX90CrMoV18 / EN 10088
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe79 - 77
Chrom – Cr17 - 19
Silizium – Si1,0
Mangan – Mn1,0
Molybdän – Mo0,9 - 1,3
Kohlenstoff – C0,85 - 0,95
Vanadium – V0,07 - 0,012
Phosphor – P0,04
Schwefel – S0,015
Physikalische und mechanische Eigenschaften
Dichte 7,7 g/cm³
Härte56-58 HRC


Erläuterung der Härtegrade

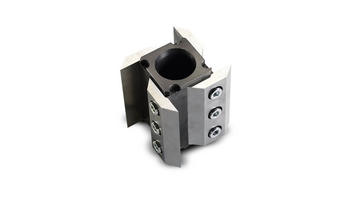

Rotor mit geraden Schneiden und Gegenmessern aus gehärtetem, rostfreiem Stahl
Nr. 45.7352.00
Rotor mit geraden Schneiden und Gegenmessern aus  gehärtetem, rostfreiem Stahl

Der Rotor mit geraden Schneiden, die parallel zu den Gegenmessern stehen, eignet sich für gut schneidfähiges Material wie Heu, Stroh, faserige und biologische Materialien. Die Rotormesser besitzen zwei Schneidkanten und können nach Abnutzung einer Seite einfach gedreht werden. Ihr Vorteil: doppelte Lebensdauer.


Zur Probenaufbereitung nach RoHS (z. B. zum Nachweis von Hexavalentem Chrom) und zur XRF-Analyse empfehlen wir unsere Schneidwerkzeugsätze aus chromfreiem Werkzeugstahl.


RICHTANALYSE
1. Rotormesser
Allgemeine Spezifikation
WerkstoffWerkzeugstahl – 1.2379
ISO/EN/DIN CodeX155CrVMo12/1 / 59350
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe85,79 – 82,14
Kohlenstoff – C1,45 – 1,6
Silizium – Si0,1 - 0,6
Mangan – Mn0,2 – 0,6
Phosphor – P0,03
Schwefel – S0,03
Chrom – Cr11 – 13
Molybdän – Mo0,7 - 1
Wolfram – W0,7 - 1
Physikalische und mechanische Eigenschaften
Dichte 7,85 g/cm³
Härte58-60 HV


2. Rotorkörper
Allgemeine Spezifikation
WerkstoffBaustahl – 1.0037 – FeP03
ISO/EN/DIN CodeS235 JR
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe98,34
Kohlenstoff – C0,17
Mangan – Mn1,4
Phosphor – P0,045
Schwefel – S0,045
Chrom – Cr1,660
Physikalische und mechanische Eigenschaften
Dichte 7,85 g/cm³
Härte 30 – 95 HV


Erläuterung der Härtegrade

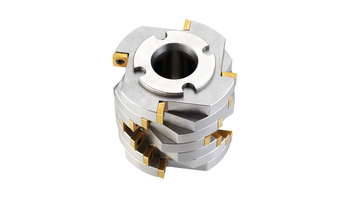

Scheibenfräser-Rotor mit Wendeschneidplatten und Gegenmessern aus Hartmetall Wolframkarbid
Nr. 45.7200.00
Scheibenfräser-Rotor mit Wendeschneidplatten und Gegenmessern aus Hartmetall Wolframkarbid

Dieser Scheibenfräser-Rotor mit Wendeschneidplatten und Gegenmessern aus Hartmetall Wolframkarbid widersteht höchsten Beanspruchungen und bietet die größte Standfestigkeit der Messer. Dieser Rotor ist sogar zum Zerkleinern von Platinenschrott mit Glasfaser-Rückständen und Kupferkabel geeignet.
Beim Scheibenfräser-Rotor können die Schneidplättchen 4-mal gedreht und einzeln ausgetauscht werden. Beschädigung oder Abnutzung sind in Zukunft also kein Grund mehr, einen komplett neuen Rotor  zu kaufen.
Zur Probenaufbereitung nach RoHS (z. B. zum Nachweis von Hexavalentem Chrom) und zur XRF-Analyse empfehlen wir unsere Schneidwerkzeugsätze aus chromfreiem Werkzeugstahl.


RICHTANALYSE
1. Rotormesser
Allgemeine Spezifikation
Werkstoff

Hartmetall Wolframkarbid – WC
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC88
Kobalt – Co 12
Physikalische und mechanische Eigenschaften
Dichte12,4 g/cm³
Härte89,5 HRA


2. Rotorkörper
Allgemeine Spezifikation
Werkstoffrostfreier Stahl -1.4404
ISO/EN/DIN CodeX2CRNiMO17-12-2 /DIN SEW410
´ ´ ´
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe68,3 - 62,8
Chrom – Cr16,5 - 18,5
Nickel – Ni10,0 - 13,0
Molybdän – Mo2,0 - 2,5
Mangan – Mn2
Silizium – Si1
Phosphor – P0,045
Kohlenstoff – C0,03
Schwefel – S0,015
Sonstiges – 0,11
Physikalische und mechanische Eigenschaften
Dichte8,0 g/cm³
Härte45 HB


Erläuterung der Härtegrade
Scheibenfräser-Rotor mit großen Spankammern, Wendeschneidplatten und Gegenmessern aus Hartmetall Wolframkarbid
Nr. 45.7201.00

Der Scheibenfräser-Rotor mit großen Spankammern, Wendeschneidplatten und Gegenmessern
aus Hartmetall Wolframkarbid wir zur Zerkleinerung großer Probemengen empfohlen.


Der besonders robuste Scheibenfräser-Rotor mit großen Spankammern, Wendeschneidplatten und Gegenmessern zerkleinert selbst Platinenschrott mit Glasfaserrückständen und Kupferkabel. Vierfache Nutzungsdauer: Beim Scheibenfräser-Rotor können die Schneidplättchen viermal gedreht und einzeln ausgetauscht werden. Beschädigung oder Abnutzung sind in Zukunft also kein Grund mehr, einen komplett neuen Rotor zu kaufen.
Zur Probenaufbereitung nach RoHS (z. B. zum Nachweis von Hexavalentem Chrom) und zur XRF-Analyse empfehlen wir unsere Schneidwerkzeugsätze aus chromfreiem Werkzeugstahl.


RICHTANALYSE
1. Rotormesser
Allgemeine Spezifikation
Werkstoff

Hartmetall Wolframkarbid – WC
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC88
Kobalt – Co 12
Physikalische und mechanische Eigenschaften
Dichte12,4 g/cm³
Härte89,5 HRA


2. Rotorkörper
Allgemeine Spezifikation
Werkstoffrostfreier Stahl -1.4404
ISO/EN/DIN CodeX2CRNiMO17-12-2 /DIN SEW410
´ ´ ´
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe68,3 - 62,8
Chrom – Cr16,5 - 18,5
Nickel – Ni10,0 - 13,0
Molybdän – Mo2,0 - 2,5
Mangan – Mn2
Silizium – Si1
Phosphor – P0,045
Kohlenstoff – C0,03
Schwefel – S0,015
Sonstiges – 0,11
Physikalische und mechanische Eigenschaften
Dichte8,0 g/cm³
Härte45 HB


Erläuterung der Härtegrade

Siebkassetten aus rostfreiem Stahl 316L

Siebkassetten bestimmen die Endfeinheit der Probe. Sie sorgen für einen gleich bleibenden Abstand zwischen Rotor und Mahlgut und somit für ein optimales Ergebnis. Es werden Siebkassetten mit Trapezloch und Quadratloch angeboten. Siebkassetten mit Trapezlochung bewirken eine zusätzliche Zerkleinerung durch erhöhte Scherwirkung. Siebkassetten mit Quadratlochung werden zur Zerkleinerung von spröden Materialien und Materialien mittlerer Feinheit mit schmalem Kornbreitenband empfohlen.
Siebkassetten sind auch in weiteren Lochungen erhältlich.

WÄHLEN SIE MINDESTENS EINE SIEBKASSETTE

SIEBKASSETTEN AUS ROSTFREIEM STAHL 316L

0,25 mm Trapezloch
Nr. 45.7410.10
Siebkassette 0,25 mm Trapezloch

Siebkassetten bestimmen die Endfeinheit der Probe.
Es werden Siebkassetten mit Trapezloch und Quadratloch angeboten. Siebkassetten mit Trapezlochung bewirken eine zusätzliche Zerkleinerung durch erhöhte Scherwirkung. Siebkassetten mit Quadratlochung werden zur Zerkleinerung von spröden Materialien und Materialien mittlerer Feinheit mit schmalem Kornbreitenband empfohlen.


Siebkassetten aus chromfreiem Stahl DC01 werden besonders zur Probenaufbereitung nach RoHS oder z. B. zum Nachweis von hexavalentem Chrom und zur XRF-Analyse empfohlen. Für alle anderen Applikationen können Siebkassetten aus rostfreiem Stahl eingesetzt werden, da diese härter und somit beständiger gegen Abrieb sind.


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.4404/316L
ISO/EN/DIN CodeX2CrNiMo17-12-2
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 62,8
Kohlenstoff – C0,03
Silizium – Si1
Mangan – Mn2
Phosphor – P0,045
Schwefel – S0,015
Chrom – Cr18,5
Molybdän – Mo2,50
Nickel – Ni13,00
Stickstoff - N0,110
Physikalische und mechanische Eigenschaften
Dichte8,0 g/cm³
Härte215 HB

Erläuterung der Härtegrade
0,5 mm Trapezloch
Nr. 45.7420.10
Siebkassette 0,5 mm Trapezloch

Siebkassetten bestimmen die Endfeinheit der Probe.
Es werden Siebkassetten mit Trapezloch und Quadratloch angeboten. Siebkassetten mit Trapezlochung bewirken eine zusätzliche Zerkleinerung durch erhöhte Scherwirkung. Siebkassetten mit Quadratlochung werden zur Zerkleinerung von spröden Materialien und Materialien mittlerer Feinheit mit schmalem Kornbreitenband empfohlen.


Siebkassetten aus chromfreiem Stahl DC01 werden besonders zur Probenaufbereitung nach RoHS oder z. B. zum Nachweis von hexavalentem Chrom und zur XRF-Analyse empfohlen. Für alle anderen Applikationen können Siebkassetten aus rostfreiem Stahl eingesetzt werden, da diese härter und somit beständiger gegen Abrieb sind.


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.4404/316L
ISO/EN/DIN CodeX2CrNiMo17-12-2
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 62,8
Kohlenstoff – C0,03
Silizium – Si1
Mangan – Mn2
Phosphor – P0,045
Schwefel – S0,015
Chrom – Cr18,5
Molybdän – Mo2,50
Nickel – Ni13,00
Stickstoff - N0,110
Physikalische und mechanische Eigenschaften
Dichte8,0 g/cm³
Härte215 HB

Erläuterung der Härtegrade
0,75 mm Trapezloch
Nr. 45.7430.10
Siebkassette 0,75 mm Trapezloch

Siebkassetten bestimmen die Endfeinheit der Probe.
Es werden Siebkassetten mit Trapezloch und Quadratloch angeboten. Siebkassetten mit Trapezlochung bewirken eine zusätzliche Zerkleinerung durch erhöhte Scherwirkung. Siebkassetten mit Quadratlochung werden zur Zerkleinerung von spröden Materialien und Materialien mittlerer Feinheit mit schmalem Kornbreitenband empfohlen.


Siebkassetten aus chromfreiem Stahl DC01 werden besonders zur Probenaufbereitung nach RoHS oder z. B. zum Nachweis von hexavalentem Chrom und zur XRF-Analyse empfohlen. Für alle anderen Applikationen können Siebkassetten aus rostfreiem Stahl eingesetzt werden, da diese härter und somit beständiger gegen Abrieb sind.


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.4404/316L
ISO/EN/DIN CodeX2CrNiMo17-12-2
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 62,8
Kohlenstoff – C0,03
Silizium – Si1
Mangan – Mn2
Phosphor – P0,045
Schwefel – S0,015
Chrom – Cr18,5
Molybdän – Mo2,50
Nickel – Ni13,00
Stickstoff - N0,110
Physikalische und mechanische Eigenschaften
Dichte8,0 g/cm³
Härte215 HB

Erläuterung der Härtegrade
1 mm Trapezloch
Nr. 45.7440.10
Siebkassette 1 mm Trapezloch

Siebkassetten bestimmen die Endfeinheit der Probe.
Es werden Siebkassetten mit Trapezloch und Quadratloch angeboten. Siebkassetten mit Trapezlochung bewirken eine zusätzliche Zerkleinerung durch erhöhte Scherwirkung. Siebkassetten mit Quadratlochung werden zur Zerkleinerung von spröden Materialien und Materialien mittlerer Feinheit mit schmalem Kornbreitenband empfohlen.


Siebkassetten aus chromfreiem Stahl DC01 werden besonders zur Probenaufbereitung nach RoHS oder z. B. zum Nachweis von hexavalentem Chrom und zur XRF-Analyse empfohlen. Für alle anderen Applikationen können Siebkassetten aus rostfreiem Stahl eingesetzt werden, da diese härter und somit beständiger gegen Abrieb sind.


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.4404/316L
ISO/EN/DIN CodeX2CrNiMo17-12-2
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 62,8
Kohlenstoff – C0,03
Silizium – Si1
Mangan – Mn2
Phosphor – P0,045
Schwefel – S0,015
Chrom – Cr18,5
Molybdän – Mo2,50
Nickel – Ni13,00
Stickstoff - N0,110
Physikalische und mechanische Eigenschaften
Dichte8,0 g/cm³
Härte215 HB

Erläuterung der Härtegrade
2 mm Trapezloch
Nr. 45.7460.09
Siebkassette 2 mm Trapezloch

Siebkassetten aus chromfreiem Stahl DC01 werden besonders zur Probenaufbereitung nach RoHS oder z. B. zum Nachweis von hexavalentem Chrom und zur XRF-Analyse empfohlen. Für alle anderen Applikationen können Siebkassetten aus rostfreiem Stahl eingesetzt werden, da diese härter und somit beständiger gegen Abrieb sind.


Siebkassetten bestimmen die Endfeinheit der Probe.
Es werden Siebkassetten mit Trapezloch und Quadratloch angeboten. Siebkassetten mit Trapezlochung bewirken eine zusätzliche Zerkleinerung durch erhöhte Scherwirkung. Siebkassetten mit Quadratlochung werden zur Zerkleinerung von spröden Materialien und Materialien mittlerer Feinheit mit schmalem Kornbreitenband empfohlen.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffBaustahl - 1.0330 - nicht rostfrei
ISO/EN/DIN Code DC01, EN 10130
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe99,19
Kohlenstoff – C0,12
Mangan – Mn0,6
Phosphor – P0,045
Schwefel – S0,045
Physikalische und mechanische Eigenschaften
Dichte7,85 g/cm³
Härte 86 HRA


Erläuterung der Härtegrade
2 mm Quadratloch
Nr. 45.7475.10
Siebkassette 2 mm Quadratloch

Siebkassetten bestimmen die Endfeinheit der Probe.
Es werden Siebkassetten mit Trapezloch und Quadratloch angeboten. Siebkassetten mit Trapezlochung bewirken eine zusätzliche Zerkleinerung durch erhöhte Scherwirkung. Siebkassetten mit Quadratlochung werden zur Zerkleinerung von spröden Materialien und Materialien mittlerer Feinheit mit schmalem Kornbreitenband empfohlen.

Siebkassetten aus chromfreiem Stahl DC01 werden besonders zur Probenaufbereitung nach RoHS oder z. B. zum Nachweis von hexavalentem Chrom und zur XRF-Analyse empfohlen. Für alle anderen Applikationen können Siebkassetten aus rostfreiem Stahl eingesetzt werden, da diese härter und somit beständiger gegen Abrieb sind.


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.4404/316L
ISO/EN/DIN CodeX2CrNiMo17-12-2
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 62,8
Kohlenstoff – C0,03
Silizium – Si1
Mangan – Mn2
Phosphor – P0,045
Schwefel – S0,015
Chrom – Cr18,5
Molybdän – Mo2,50
Nickel – Ni13,00
Stickstoff - N0,110
Physikalische und mechanische Eigenschaften
Dichte8,0 g/cm³
Härte215 HB

Erläuterung der Härtegrade
4 mm Quadratloch
Nr. 45.7500.10
Siebkassette 4 mm Quadratloch

Siebkassetten bestimmen die Endfeinheit der Probe.
Es werden Siebkassetten mit Trapezloch und Quadratloch angeboten. Siebkassetten mit Trapezlochung bewirken eine zusätzliche Zerkleinerung durch erhöhte Scherwirkung. Siebkassetten mit Quadratlochung werden zur Zerkleinerung von spröden Materialien und Materialien mittlerer Feinheit mit schmalem Kornbreitenband empfohlen.

Siebkassetten aus chromfreiem Stahl DC01 werden besonders zur Probenaufbereitung nach RoHS oder z. B. zum Nachweis von hexavalentem Chrom und zur XRF-Analyse empfohlen. Für alle anderen Applikationen können Siebkassetten aus rostfreiem Stahl eingesetzt werden, da diese härter und somit beständiger gegen Abrieb sind.


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.4404/316L
ISO/EN/DIN CodeX2CrNiMo17-12-2
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 62,8
Kohlenstoff – C0,03
Silizium – Si1
Mangan – Mn2
Phosphor – P0,045
Schwefel – S0,015
Chrom – Cr18,5
Molybdän – Mo2,50
Nickel – Ni13,00
Stickstoff - N0,110
Physikalische und mechanische Eigenschaften
Dichte8,0 g/cm³
Härte215 HB

Erläuterung der Härtegrade
6 mm Quadratloch
Nr. 45.7510.10
Siebkassette 6 mm Quadratloch

Siebkassetten bestimmen die Endfeinheit der Probe.
Es werden Siebkassetten mit Trapezloch und Quadratloch angeboten. Siebkassetten mit Trapezlochung bewirken eine zusätzliche Zerkleinerung durch erhöhte Scherwirkung. Siebkassetten mit Quadratlochung werden zur Zerkleinerung von spröden Materialien und Materialien mittlerer Feinheit mit schmalem Kornbreitenband empfohlen.


Siebkassetten aus chromfreiem Stahl DC01 werden besonders zur Probenaufbereitung nach RoHS oder z. B. zum Nachweis von hexavalentem Chrom und zur XRF-Analyse empfohlen. Für alle anderen Applikationen können Siebkassetten aus rostfreiem Stahl eingesetzt werden, da diese härter und somit beständiger gegen Abrieb sind.


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.4404/316L
ISO/EN/DIN CodeX2CrNiMo17-12-2
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 62,8
Kohlenstoff – C0,03
Silizium – Si1
Mangan – Mn2
Phosphor – P0,045
Schwefel – S0,015
Chrom – Cr18,5
Molybdän – Mo2,50
Nickel – Ni13,00
Stickstoff - N0,110
Physikalische und mechanische Eigenschaften
Dichte8,0 g/cm³
Härte215 HB

Erläuterung der Härtegrade
8 mm Quadratloch
Nr. 45.7520.10
Siebkassette 8 mm Quadratloch

Siebkassetten bestimmen die Endfeinheit der Probe.
Es werden Siebkassetten mit Trapezloch und Quadratloch angeboten. Siebkassetten mit Trapezlochung bewirken eine zusätzliche Zerkleinerung durch erhöhte Scherwirkung. Siebkassetten mit Quadratlochung werden zur Zerkleinerung von spröden Materialien und Materialien mittlerer Feinheit mit schmalem Kornbreitenband empfohlen.

Siebkassetten aus chromfreiem Stahl DC01 werden besonders zur Probenaufbereitung nach RoHS oder z. B. zum Nachweis von hexavalentem Chrom und zur XRF-Analyse empfohlen. Für alle anderen Applikationen können Siebkassetten aus rostfreiem Stahl eingesetzt werden, da diese härter und somit beständiger gegen Abrieb sind.


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.4404/316L
ISO/EN/DIN CodeX2CrNiMo17-12-2
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 62,8
Kohlenstoff – C0,03
Silizium – Si1
Mangan – Mn2
Phosphor – P0,045
Schwefel – S0,015
Chrom – Cr18,5
Molybdän – Mo2,50
Nickel – Ni13,00
Stickstoff - N0,110
Physikalische und mechanische Eigenschaften
Dichte8,0 g/cm³
Härte215 HB

Erläuterung der Härtegrade
10 mm Quadratloch
Nr. 45.7530.10
Siebkassette 10 mm Quadratloch

Siebkassetten bestimmen die Endfeinheit der Probe.
Es werden Siebkassetten mit Trapezloch und Quadratloch angeboten. Siebkassetten mit Trapezlochung bewirken eine zusätzliche Zerkleinerung durch erhöhte Scherwirkung. Siebkassetten mit Quadratlochung werden zur Zerkleinerung von spröden Materialien und Materialien mittlerer Feinheit mit schmalem Kornbreitenband empfohlen.

Siebkassetten aus chromfreiem Stahl DC01 werden besonders zur Probenaufbereitung nach RoHS oder z. B. zum Nachweis von hexavalentem Chrom und zur XRF-Analyse empfohlen. Für alle anderen Applikationen können Siebkassetten aus rostfreiem Stahl eingesetzt werden, da diese härter und somit beständiger gegen Abrieb sind.


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.4404/316L
ISO/EN/DIN CodeX2CrNiMo17-12-2
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 62,8
Kohlenstoff – C0,03
Silizium – Si1
Mangan – Mn2
Phosphor – P0,045
Schwefel – S0,015
Chrom – Cr18,5
Molybdän – Mo2,50
Nickel – Ni13,00
Stickstoff - N0,110
Physikalische und mechanische Eigenschaften
Dichte8,0 g/cm³
Härte215 HB

Erläuterung der Härtegrade

ZUBEHÖR ZUM CHROMFREIEN ZERKLEINERN

Auswahlhilfe

  • Materialdaten chromfreie Schneidwerkzeugsätze und Anwendungsempfehlung

    Material und Rotor-Typ Hauptbestandteil des Werkstoffs Abriebfestigkeit Dichte g/cm³ Geeignet zur Zerkleinerung von
    chromfreier Werkzeugstahl Fe bedingt gut 7,8

    Rotor mit V-Schneiden und Gegenmessern
    Bestell Nr. 45.7112.00

    Rotor wird besonders zur Probenaufbereitung nach RoHS z. B. zum Nachweis von Hexavalentem Chrom und zur XRF-Analyse empfohlen

    spröden, harten Proben, zäh-elastischen Materialien und Folien

Wenn es bei der Probenaufbereitung nach RoHS – etwa zum Nachweis von hexavalentem Chrom – oder XRF-Analysen auf eine garantiert chromfreie Zerkleinerung ankommt, bieten Ihnen FRITSCH-Schneidwerkzeugsätze aus chromfreiem Werkzeugstahl und Siebkassetten aus chromfreiem Stahl DC01 die nötige Sicherheit.

WÄHLEN SIE einen Chromfreien Schneidwerkzeugsatz und Siebkassetten

SCHNEIDWERKZEUGSATZ AUS CHROMFREIEM WERKZEUGSTAHL

Rotor mit V-Schneiden und Gegenmessern
Nr. 45.7112.00
Rotor mit V-Schneiden und Gegenmessern aus chromfreiem Werkzeugstahl

Die Rotoren aus chromfreiem Werkzeugstahl werden besonders zur Probenaufbereitung nach RoHS und zur XRF-Analyse empfohlen. Wenn es bei der Probenaufbereitung nach RoHS – etwa zum Nachweis von hexavalentem Chrom – oder XRF-Analysen auf eine garantiert chromfreie Zerkleinerung ankommt, bieten Ihnen FRITSCH-Schneidwerkzeugsätze aus chromfreiem Werkzeugstahl die nötige Sicherheit. Denn bei FRITSCH Schneidmühlen sind die Gegenmesser immer aus dem gleichen Material wie die Schneiden des Rotors.


Der Rotor aus chromfreiem Werkzeugstahl mit V-Schneiden und Gegenmessern eignet sich mit seinem besonders spitzen Schneidwinkel und der dadurch höheren Schneidwirkung vor allem zur Zerkleinerung von zäh-elastischen Materialien und Folien.


Für alle anderen Applikationen empfehlen wir unsere Schneidwerkzeugsätze aus Werkzeugstahl und Hartmetall Wolframkarbid, da diese härter und somit beständiger gegen Abrieb sind.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffBaustahl - 1.0330 - nicht rostfrei
ISO/EN/DIN Code DC01, EN 10130
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe99,19
Kohlenstoff – C0,12
Mangan – Mn0,6
Phosphor – P0,045
Schwefel – S0,045
Physikalische und mechanische Eigenschaften
Dichte7,85 g/cm³
Härte 86 HRA


Erläuterung der Härtegrade

SIEBKASSETTEN AUS CHROMFREIEM STAHL DC01

1 mm Trapezloch
Nr. 45.7440.09
Siebkassette 1 mm Trapezloch

Siebkassetten aus chromfreiem Stahl DC01 werden besonders zur Probenaufbereitung nach RoHS oder z. B. zum Nachweis von hexavalentem Chrom und zur XRF-Analyse empfohlen. Für alle anderen Applikationen können Siebkassetten aus rostfreiem Stahl eingesetzt werden, da diese härter und somit beständiger gegen Abrieb sind.


Siebkassetten bestimmen die Endfeinheit der Probe.
Es werden Siebkassetten mit Trapezloch und Quadratloch angeboten. Siebkassetten mit Trapezlochung bewirken eine zusätzliche Zerkleinerung durch erhöhte Scherwirkung. Siebkassetten mit Quadratlochung werden zur Zerkleinerung von spröden Materialien und Materialien mittlerer Feinheit mit schmalem Kornbreitenband empfohlen.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffBaustahl - 1.0330 - nicht rostfrei
ISO/EN/DIN Code DC01, EN 10130
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe99,19
Kohlenstoff – C0,12
Mangan – Mn0,6
Phosphor – P0,045
Schwefel – S0,045
Physikalische und mechanische Eigenschaften
Dichte7,85 g/cm³
Härte 86 HRA


Erläuterung der Härtegrade
2 mm Trapezloch
Nr. 45.7460.09
Siebkassette 2 mm Trapezloch

Siebkassetten aus chromfreiem Stahl DC01 werden besonders zur Probenaufbereitung nach RoHS oder z. B. zum Nachweis von hexavalentem Chrom und zur XRF-Analyse empfohlen. Für alle anderen Applikationen können Siebkassetten aus rostfreiem Stahl eingesetzt werden, da diese härter und somit beständiger gegen Abrieb sind.


Siebkassetten bestimmen die Endfeinheit der Probe.
Es werden Siebkassetten mit Trapezloch und Quadratloch angeboten. Siebkassetten mit Trapezlochung bewirken eine zusätzliche Zerkleinerung durch erhöhte Scherwirkung. Siebkassetten mit Quadratlochung werden zur Zerkleinerung von spröden Materialien und Materialien mittlerer Feinheit mit schmalem Kornbreitenband empfohlen.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffBaustahl - 1.0330 - nicht rostfrei
ISO/EN/DIN Code DC01, EN 10130
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe99,19
Kohlenstoff – C0,12
Mangan – Mn0,6
Phosphor – P0,045
Schwefel – S0,045
Physikalische und mechanische Eigenschaften
Dichte7,85 g/cm³
Härte 86 HRA


Erläuterung der Härtegrade
4 mm Quadratloch
Nr. 45.7500.09
Siebkassette 4 mm Quadratloch

Siebkassetten aus chromfreiem Stahl DC01 werden besonders zur Probenaufbereitung nach RoHS oder z. B. zum Nachweis von hexavalentem Chrom und zur XRF-Analyse empfohlen. Für alle anderen Applikationen können Siebkassetten aus rostfreiem Stahl eingesetzt werden, da diese härter und somit beständiger gegen Abrieb sind.


Siebkassetten bestimmen die Endfeinheit der Probe.
Es werden Siebkassetten mit Trapezloch und Quadratloch angeboten. Siebkassetten mit Trapezlochung bewirken eine zusätzliche Zerkleinerung durch erhöhte Scherwirkung. Siebkassetten mit Quadratlochung werden zur Zerkleinerung von spröden Materialien und Materialien mittlerer Feinheit mit schmalem Kornbreitenband empfohlen.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffBaustahl - 1.0330 - nicht rostfrei
ISO/EN/DIN Code DC01, EN 10130
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe99,19
Kohlenstoff – C0,12
Mangan – Mn0,6
Phosphor – P0,045
Schwefel – S0,045
Physikalische und mechanische Eigenschaften
Dichte7,85 g/cm³
Härte 86 HRA


Erläuterung der Härtegrade
6 mm Quadratloch
Nr. 45.7510.09
Siebkassette 6 mm Quadratloch

Siebkassetten aus chromfreiem Stahl DC01 werden besonders zur Probenaufbereitung nach RoHS oder z. B. zum Nachweis von hexavalentem Chrom und zur XRF-Analyse empfohlen. Für alle anderen Applikationen können Siebkassetten aus rostfreiem Stahl eingesetzt werden, da diese härter und somit beständiger gegen Abrieb sind.


Siebkassetten bestimmen die Endfeinheit der Probe.
Es werden Siebkassetten mit Trapezloch und Quadratloch angeboten. Siebkassetten mit Trapezlochung bewirken eine zusätzliche Zerkleinerung durch erhöhte Scherwirkung. Siebkassetten mit Quadratlochung werden zur Zerkleinerung von spröden Materialien und Materialien mittlerer Feinheit mit schmalem Kornbreitenband empfohlen.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffBaustahl - 1.0330 - nicht rostfrei
ISO/EN/DIN Code DC01, EN 10130
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe99,19
Kohlenstoff – C0,12
Mangan – Mn0,6
Phosphor – P0,045
Schwefel – S0,045
Physikalische und mechanische Eigenschaften
Dichte7,85 g/cm³
Härte 86 HRA


Erläuterung der Härtegrade
8 mm Quadratloch
Nr. 45.7520.09
Siebkassette 8 mm Quadratloch

Siebkassetten aus chromfreiem Stahl DC01 werden besonders zur Probenaufbereitung nach RoHS oder z. B. zum Nachweis von hexavalentem Chrom und zur XRF-Analyse empfohlen. Für alle anderen Applikationen können Siebkassetten aus rostfreiem Stahl eingesetzt werden, da diese härter und somit beständiger gegen Abrieb sind.


Siebkassetten bestimmen die Endfeinheit der Probe.
Es werden Siebkassetten mit Trapezloch und Quadratloch angeboten. Siebkassetten mit Trapezlochung bewirken eine zusätzliche Zerkleinerung durch erhöhte Scherwirkung. Siebkassetten mit Quadratlochung werden zur Zerkleinerung von spröden Materialien und Materialien mittlerer Feinheit mit schmalem Kornbreitenband empfohlen.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffBaustahl - 1.0330 - nicht rostfrei
ISO/EN/DIN Code DC01, EN 10130
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe99,19
Kohlenstoff – C0,12
Mangan – Mn0,6
Phosphor – P0,045
Schwefel – S0,045
Physikalische und mechanische Eigenschaften
Dichte7,85 g/cm³
Härte 86 HRA


Erläuterung der Härtegrade
10 mm Quadratloch
Nr. 45.7530.10
Siebkassette 10 mm Quadratloch

Siebkassetten bestimmen die Endfeinheit der Probe.
Es werden Siebkassetten mit Trapezloch und Quadratloch angeboten. Siebkassetten mit Trapezlochung bewirken eine zusätzliche Zerkleinerung durch erhöhte Scherwirkung. Siebkassetten mit Quadratlochung werden zur Zerkleinerung von spröden Materialien und Materialien mittlerer Feinheit mit schmalem Kornbreitenband empfohlen.

Siebkassetten aus chromfreiem Stahl DC01 werden besonders zur Probenaufbereitung nach RoHS oder z. B. zum Nachweis von hexavalentem Chrom und zur XRF-Analyse empfohlen. Für alle anderen Applikationen können Siebkassetten aus rostfreiem Stahl eingesetzt werden, da diese härter und somit beständiger gegen Abrieb sind.


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.4404/316L
ISO/EN/DIN CodeX2CrNiMo17-12-2
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 62,8
Kohlenstoff – C0,03
Silizium – Si1
Mangan – Mn2
Phosphor – P0,045
Schwefel – S0,015
Chrom – Cr18,5
Molybdän – Mo2,50
Nickel – Ni13,00
Stickstoff - N0,110
Physikalische und mechanische Eigenschaften
Dichte8,0 g/cm³
Härte215 HB

Erläuterung der Härtegrade

PROBENABSAUGUNG MIT ZYKLONEN

Die patentierte Kombination der Universal-Schneidmühle mit den Hochleistungszyklonen ermöglicht eine einfachere Reinigung und Befüllung, den Einsatz feinerer Siebkassetten für höhere Endfeinheiten, beschleunigt den Durchsatz, und hält die thermische Belastung der Proben gering – und das auch bei Materialien, die sonst nur schwer fein zerkleinerbar sind.

WÄHLEN SIE ZYKLON, ABSAUGVORRICHTUNG MIT ZUBEHÖR

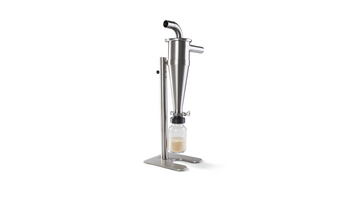

Probenabsaugung mit Zyklonen

Aus rostfreiem Stahl 304 mit flexibler Schlauchverbindung, foodGrade, inkl. Probenglas 1 Liter
Nr. 19.4907.00
Aus rostfreiem Stahl 304 mit flexibler Schlauchverbindung, foodGrade, inkl. Probenglas 1 Liter

Der komplett aus rostfreiem Stahl 304 gearbeitet FRITSCH Hochleistungszyklon ist speziell im analytischen Bereich, in der Lebensmittel- und Pharmaindustrie und bei der Verarbeitung heterogener Stoffgemische, z. B. von Sekundärbrennstoffen in der Zementindustrie, unverzichtbar. Dank seiner Oberflächengüte bietet er eine erhöhte Beständigkeit gegen korrosive Medien wie Laugen und Säuren und ist mit einer Vielzahl einsetzbarer Reinigungsmittel besonders einfach rückstandsfrei zu reinigen. Die zerkleinerte Probe wird in ein aufgeschraubtes Auffanggefäß oder in ein Probenglas geleitet, in dem sie auch transportiert und gelagert werden kann. Dazu lässt er sich vollständig zerlegen, völlig entleeren, überströmen und sterilisieren und bietet so absoluten Schutz gegen Kreuzkontamination.


Die Vorteile des Hochleistungszyklon auf einen Blick
- schnellerer Durchsatz
- besserer Austrag der Probe aus dem Mahlraum
- zusätzliche starke Kühlung des Mahlgutes und der Mahlwerkzeuge
- problemlose Mahlung von temperaturempfindlichen Proben, elektrostatisch aufgeladenen Kunststoffen oder Pulverlacken
- ideal für leichte Materialien, geringe Probenmengen und feinere Siebgrößen
- hocheffiziente kontinuierliche Zerkleinerung größerer Mengen


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.4301
ISO/EN/DIN CodeX5CrNi1810
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe66,805
Kohlenstoff – C0,070
Silizium – Si1,000
Mangan – Mn2,000
Phosphor – P0,045
Schwefel – S0,030
Chrom – Cr19,5
Nickel – Ni10,5
Stickstoff – N0,110
Physikalische und mechanische Eigenschaften
Dichte7,8 g/cm³
HärteHRB 96


Erläuterung der Härtegrade
Aus rostfreiem Stahl 304 mit fester Verrohrung, foodGrade, inkl. Probenglas 1 Liter
Nr. 19.4947.00
Aus rostfreiem Stahl 304 mit fester Verrohrung, foodGrade, inkl. Probenglas 1 Liter

Der komplett aus rostfreiem Stahl 304 gearbeitet FRITSCH Hochleistungszyklon ist speziell im analytischen Bereich, in der Lebensmittel- und Pharmaindustrie und bei der Verarbeitung heterogener Stoffgemische, z. B. von Sekundärbrennstoffen in der Zementindustrie, unverzichtbar. Dank seiner Oberflächengüte bietet er eine erhöhte Beständigkeit gegen korrosive Medien wie Laugen und Säuren und ist mit einer Vielzahl einsetzbarer Reinigungsmittel besonders einfach rückstandsfrei zu reinigen. Die zerkleinerte Probe wird in ein aufgeschraubtes Auffanggefäß oder in ein Probenglas geleitet, in dem sie auch transportiert und gelagert werden kann. Dazu lässt er sich vollständig zerlegen, völlig entleeren, überströmen und sterilisieren und bietet so absoluten Schutz gegen Kreuzkontamination.


Die Vorteile des Hochleistungszyklon auf einen Blick
- schnellerer Durchsatz
- besserer Austrag der Probe aus dem Mahlraum
- zusätzliche starke Kühlung des Mahlgutes und der Mahlwerkzeuge
- problemlose Mahlung von temperaturempfindlichen Proben, elektrostatisch aufgeladenen Kunststoffen oder Pulverlacken
- ideal für leichte Materialien, geringe Probenmengen und feinere Siebgrößen
- hocheffiziente kontinuierliche Zerkleinerung größerer Mengen


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.4301
ISO/EN/DIN CodeX5CrNi1810
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe66,805
Kohlenstoff – C0,070
Silizium – Si1,000
Mangan – Mn2,000
Phosphor – P0,045
Schwefel – S0,030
Chrom – Cr19,5
Nickel – Ni10,5
Stickstoff – N0,110
Physikalische und mechanische Eigenschaften
Dichte7,8 g/cm³
HärteHRB 96


Erläuterung der Härtegrade

Auffanggefäße für Hochleistungszyklone

Probenglas 1 Liter
Nr. 83.3250.00
Probenglas 1 Liter

Probenglas 1 Liter zur Probenabsaugung mit dem Hochleistungszyklon.

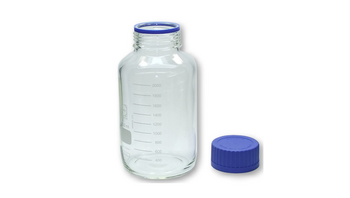

Probenglas 2 Liter
Nr. 83.3260.00
Probenglas 2 Liter

Zur Probenabsaugung mit dem Hochleistungszyklon, wird das Probenglas 2 Liter Volumen empfohlen, wenn ein größerer Probenaustrag erforderlich ist als 1000 ml, da der Hochleistungszyklon standardmäßig mit einem Probenglas 1 Liter ausgeliefert wird.


Probenglas 5 Liter
Nr. 83.3270.00
Probenglas 5 Liter

Zur Probenabsaugung mit dem Hochleistungszyklon, wird das Probenglas 5 Liter empfohlen, wenn ein größerer Probenaustrag erforderlich ist als 1000 ml, da der Hochleistungszyklon standardmäßig mit einem Probenglas 1 Liter ausgeliefert wird.


Auffanggefäß, 20 Liter aus rostfreiem Stahl
Nr. 45.8040.00
Auffanggefäß, 20 Liter aus rostfreiem Stahl für Hochleistungszyklon

Zur Probenabsaugung mit dem Hochleistungszyklon, wird das Auffanggefäß mit 20 Liter empfohlen, wenn ein größerer Probenaustrag erforderlich ist als 1000 ml, da der Hochleistungszyklon standardmäßig mit einem Probenglas 1 Liter ausgeliefert wird.


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.4404/316L
ISO/EN/DIN CodeX2CrNiMo17-12-2
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 62,8
Kohlenstoff – C0,03
Silizium – Si1
Mangan – Mn2
Phosphor – P0,045
Schwefel – S0,015
Chrom – Cr18,5
Molybdän – Mo2,50
Nickel – Ni13,00
Stickstoff - N0,110
Physikalische und mechanische Eigenschaften
Dichte8,0 g/cm³
Härte215 HB

Erläuterung der Härtegrade
Auffanggefäß, 60 Liter aus rostfreiem Stahl
Nr. 45.8050.00
Auffanggefäß, 60 Liter aus rostfreiem Stahl für Hochleistungszyklon

Zur Probenabsaugung mit dem Hochleistungszyklon, wird das Auffanggefäß mit 60 Liter empfohlen, wenn ein größerer Probenaustrag erforderlich ist als 1000 ml, da der Hochleistungszyklon standardmäßig mit einem Probenglas 1 Liter ausgeliefert wird.


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.4404/316L
ISO/EN/DIN CodeX2CrNiMo17-12-2
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 62,8
Kohlenstoff – C0,03
Silizium – Si1
Mangan – Mn2
Phosphor – P0,045
Schwefel – S0,015
Chrom – Cr18,5
Molybdän – Mo2,50
Nickel – Ni13,00
Stickstoff - N0,110
Physikalische und mechanische Eigenschaften
Dichte8,0 g/cm³
Härte215 HB

Erläuterung der Härtegrade

ABSAUGVORRICHTUNG FÜR HOCHLEISTUNGSZYKLONE

Schaltbox zur Steuerung der Absaugvorrichtung
Nr. 19.3073.00

Mit der Schaltbox, steuern Sie die Absaugvorrichtung direkt über die Universal-Schneidmühlen PULVERISETTE 19.
Durch die Schaltbox, einsetzbar für 100–240 V/1~, 50–60 Hz, bis zu 3600 Watt, wird die Probenabsaugung mit Zyklonen und Absaugvorrichtung noch einfacher und komfortabler.


Absaugvorrichtung, Staubklasse “M” nach DIN EN 60335-2-69
Nr. 43.9070.00
Absaugvorrichtung, Staubklasse “M” nach DIN EN 60335-2-69

Die Absaugvorrichtung, Staubklasse “M” nach DIN EN 60335-2-69 für 230 V/1~, 50/60 Hz, 1600 Watt ist vielseitig einsetzbar:


zum Anschluss an den Hochleistungs- und Kleinmengenzyklon
Zum Betrieb der FRITSCH Zyklone benötigen Sie eine Absaugvorrichtung. Der starke Luftstrom der Absaugvorrichtung macht die Befüllung einfacher, beschleunigt den Durchsatz und hält die thermische Belastung Ihrer Probe gering. Der Hochleistungs- und Kleinmengenzyklon kann mit den Universal-Schneidmühlen PULVERISETTE 19, der Rotor-Schnellmühle PULVERISETTE 14 premium line und classic line kombiniert werden. Der Kleinmengenzyklon kann in Kombination mit der Rotor-Schnellmühle PULVERISETTE 14 premium line und classic line auch passiv – ohne Absaugvorrichtung kombiniert werden.
Der Hochleistungszyklon ist optimal zur Kombinationation mit den Universal-Schneidmühlen PULVERISETTE 19 large, der Schlagkrezmühle PULVERISETTE 16 und der Scheibenmühlen PULVERISETTE 13 premium line zur optimalen Probenabsaugung und zur Zerkleinerung größerer Mengen.


zur Kühlung der Rotor-Schnellmühle PULVERISETTE 14 premium line
Durch den Anschluss der Absaugvorrichtung mit der Staubabsaugung-Verbindung Artikel-Nr. 14.4214.00 lässt sich die Kühlung der PULVERISETTE 14 premium line weiter verstärken.


zum Anschluss an Scheibenmühle PULVERISETTE 13 premium line
Die Absaugvorrichtung wird einfach angeschlossen und direkt über Start- und Stoptaste am Gerät gesteuert werden – für staubfreies Mahlen.


zum Anschluss an Backenbrecher PULVERISETTE 1, Modell I + II classic line
Einfach Absaugvorrichtung an integrierten Anschluss der PULVERISETTE 1 anschließen. So wird der während der Mahlung entstehende Feinstaub automatisch entfernt. Auch bei der Reinigung der Mahlteile leistet die Absaugvorrichtung wertvolle Hilfe.


zum Anschluss an Scheibenmühle PULVERISETTE 13 classic line
Die Absaugvorrichtung kann einfach an die PULVERISETTE 13 classic line angeschlossen werden. So wird der während der Mahlung entstehende Feinstaub automatisch entfernt. Auch bei der Reinigung der Mahlteile leistet die Absaugvorrichtung wertvolle Hilfe.


zur Absaugung der Probe bei der Trocken-Messung mit den Laser-Partikelmessgeräten ANALYSETTE 22 NeXT
Eine Absaugvorrichtung ist erforderlich, damit die Probe während der Messung automatisch abgesaugt wird. Nach Beendigung der Messung kann es auch leicht zur manuellen Reinigung des Trichters verwendet werden.


Bitte beachten Sie jedoch, dass diese Absaugvorrichtung Artikel Nr. 43.9070.00 nicht über einen Feinstfilter verfügt und somit Feinstaub austreten kann. Es sollten die gültigen Arbeitsschutzvorschriften beachtet werden. Diese Absaugvorrichtung wird hauptsächlich zum staubfreien Mahlen und Absaugen von während der Mahlung entstehendem Feinstaub im oberen Teil der Mahlkammer und zum Reinigen der Mahlteile empfohlen.


Zur Absaugung der Probe bei der Trocken-Messung mit den Laser-Partikelmessgeräten ANALYSETTE 22 NeXT empfehlen wir die Absaugvorrichtung Artikel Nr. 43.9060.00. Diese Absaugvorrichtung ist mit einem Schlauch und einem Feinstfilter der Staubklasse "H" nach DIN EN 60335-2-69 ausgestattet, so dass das Austreten von Feinstaub vermindert wird.


Plastikbeutel für Absaugvorrichtung (Pack = 5 Stück) für Absaugvorrichtung 43.9070.00
Nr. 43.9052.00

1 Pack = 5 Stück


Ein Pack ist im Lieferumfang der Absaugvorrichtung (Artikel Nr. 43.9070.00) enthalten.
Diese Plastikbeutel sollten beim Absaugen von groben, nassen Materialien eingesetzt werden.
Für das Absaugen von feinen, trockenen Materialien sind Papierfilterbeutel erhältlich - (Artikel Nr. 43.9055.00).


STATIVE

Es sind ein Universal-Stativ sowie ein Stativ kpl. verschweißt, elektrochemisch poliert aus rostfreiem Stahl 316L sowie auch ein Stativ auf Rollen erhältlich. Die Stative bieten der Mühle eine feste, platzsparende und räumlich variable Basis.

WÄHLEN SIE EIN STATIV

STATIVE

Stativ kpl. verschweißt, elektrochemisch poliert aus rostfreiem Stahl 316L
Nr. 45.5829.00

Stativ kpl. verschweißt, elektrochemisch poliert aus rostfreiem Stahl 316L.
Dieses Stativ wird auch zum freien Aufstellen der Modelle der Universal-Schneidmühlen PULVERISETTE 19 300-3000 U/min und 50-700 U/min in der korrosionsbeständigen rostfreien Stahlausführung 316L sowie für die PULVERISETTE 19 large 300-3000 U/min und PULVERISETTE 19 large 50-700 U/min empfohlen.


Stativ auf Rollen
Nr. 45.5800.00

Das Stativ auf Rollen, bietet den Universal-Schneidmühlen PULVERISETTE 19 eine platzsparende und räumlich variable Basis.


Tisch-Stativ 330 mm hoch
Nr. 45.5805.00
Tisch-Stativ 330 mm hoch

Tisch-Stativ 330 mm hoch, die PULVERISETTE 19 und PULVERISETTE 19 large können einfach auf das Stativ aufgeschraubt werden.


ZERTIFIZIERUNG

IQ/OQ Dokumentation (als Vordruck – zur Selbstständigen Durchführung) zur Unterstützung der Gerätequalifizierung im Qualitätsmanagement-System für die Universal-Schneidmühlen Universal-Schneidmühle PULVERISETTE 19 large.

WÄHLEN SIE DIE ZERTIFIZIERUNG

ZERTIFIZIERUNG

IQ/OQ Dokumentation (zur selbstständigen Durchführung)
Nr. 96.0250.00
IQ/OQ Dokumentation (als Vordruck - zur selbstständigen Durchführung)

IQ/OQ Dokumentation (als Vordruck – zur selbstständigen Durchführung) zur Unterstützung der Gerätequalifizierung im Qualitätsmanagement-System für die Universal-Schneidmühlen PULVERISETTE 19.


Best.-Nr.
19.4060.00

Mahlprotokoll-Datenbank

Jetzt testen

Individuelle Probemahlung

Senden Sie uns Ihre Probe. Wir führen eine Probemahlung durch und empfehlen Ihnen das passende Gerät für Ihre Anwendung.
