Mini-Mühle

PULVERISETTE 23

Best.-Nr.
23.1000.00
Zubehör

Bitte beachten Sie: Zur Mini-Mühle PULVERISETTE 23 benötigen Sie einen Mahlbecher und die entsprechende Anzahl Mahlkugeln. Um unerwünschte Verunreinigungen der Probe durch Abrieb zu vermeiden, haben Sie die Wahl zwischen 3 verschiedenen Materialarten, wobei normalerweise Mahlbecher und Kugeln aus dem gleichen Material eingesetzt werden. Grundsätzlich muss der Mahlbecher-Werkstoff härter sein als das zu mahlende Material.
Es werden auch Mahlbecher und –kugeln aus Zirkonoxid zur absolut metallfreien Mahlung angeboten. Wichtig: Achten Sie auf das angegebene Nutzvolumen, das nicht mit dem Bechervolumen identisch ist!

MAHLBECHER

Auswahlhilfe

  • Materialdaten Mahlbecher/Mahlkugeln

    Werkstoff Hauptbestandteil des Werkstoffs Dichte g/cm³ Abriebfestigkeit Einsatz für Mahlgut
    Zirkonoxid ZrO2 5,7 sehr gut faserige, abrasive Proben
    Gehärteter, rostfreier Stahl Fe – Cr 7,7 gut harte, mittelharte, spröde Proben
    PTFE CxF2x 2,16 ausreichend gefrorene Gewebeproben
    Mahlbecher/
    Nutzinhalt (Mahlgut)
    30 ml
    1 – 15 ml
    15 ml
    0,5 – 5 ml
    10 ml
    0,2 – 1 ml
    5 ml
    0,1 – 1 ml
    Kugeln Ø
    15 mm 4 2 1
    10 mm 12 5 3 1
    5 mm 100 60 30 20
    1 mm 1 pro Tube
  • Weitere Informationen



    Die angegebene Kugelfüllung pro Becher ist die Mindestmenge; je nach Materialverhalten sollte sie eventuell erhöht werden. Der Nutzinhalt ist von der Art des Materials abhängig. In Ausnahmefällen kann die Menge der Mahlkugeln um bis zu 15 % reduziert werden, allerdings ist dann mit erhöhtem Abrieb zu rechnen. Grundsätzlich gilt: Kleinere Mahlkugeln erzielen feinere Mahlergebnisse.

    Im Normalfall werden Mahlbecher und Kugeln aus gleichem Material eingesetzt. Grundsätzlich muss der Mahlbecher-Werkstoff härter sein als das zu mahlende Material. Wichtig: Achten Sie auf das angegeben Nutzvolumen, das nicht mit dem Bechervolumen identisch ist.

    Eventuell ist es hier auch sinnvoll mit Mahlkugeln ≤ 3 mm Ø zu arbeiten. Wir haben diese hier nicht gelistet, da wir Sie entsprechend Ihrer Anwendung beraten möchten. Bitte kontaktieren Sie unseren Laborleiter Herrn Benes.

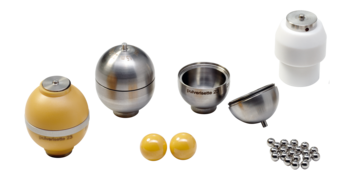

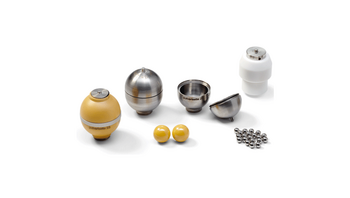

Various grinding bowls made of different materials for the Fritsch Mini-Mill Pulverisette 23

Wählen Sie einen Mahlbecher, der in den Größen 30 ml, 15 ml, 10 ml und 5 ml angeboten wird oder den Container für Single-Use-Tubes, passend zu Ihrem Probenvolumen. Details zum Nutzungsvolumen finden Sie in der Auswahlhilfe. Speziell für den biotechnologischen Einsatz ist der PTFE-Becher 5 ml und für kleinere Mengen der Container für Single-Use-Tubes geeignet. Zum Erreichen bester Mahlergebnisse werden Mahlbecher in verschiedenen Materialien angeboten. Verunreinigungen der Proben durch unerwünschten Abrieb können so gezielt vermieden werden.

WÄHLEN SIE DAS MAHLBECHER VOLUMEN

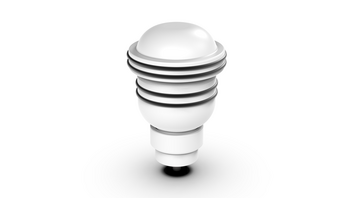

Mahlbecher 30 ML

PTFE
Nr. 23.1440.00
PTFE 30 ml Volumen

Mahlbecher mit Deckel und Dichtung
Mahlbechervolumen: 30 ml
Nutzinhalt: 1 ... 10 ml
Gewicht netto: 0,072 kg

Dieser spezielle Mahlbecher wird vorwiegend zur Zerkleinerung von organischen Materialproben, wie tiefgekühltem Gewebe, Zellen, Lebensmittel etc. eingesetzt. Der komplette Becher kann in flüssigem Stickstoff vorgekühlt werden. Anschließend wird die Probe unter Tieftemperatur vermahlen.


Bitte beachten: Eine separate Halterung Bestell Nr. 23.1441.00 ist zusätzlich erforderlich.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffPTFE
CAS Nr. 9002-84-0
Chemische Zusammensetzung
ElementFormel
PolytetrafluorethylenC 2F4
Schmelzpunkt327° C
Max. Applikations Temp. Konstant260° C
Max. Applikations Temp. Kurzzeit300° C
Physikalische und mechanische Eigenschaften
Dichte2,16g /cm³
Kugeldruckhärte ISO 868, ISO 2039-2, D 55 Shore

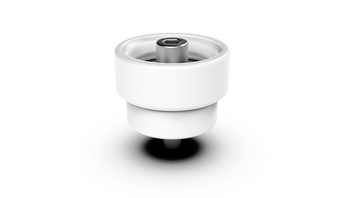

Halterung für Mahlbecher PTFE 30 ml Volumen
Nr. 23.1441.00
Halterung für Mahlbecher PTFE 30 ml Volumen

Halterung für Mahlbecher PTFE 30 ml Volumen - Artikel Nr.  23.1440.00








Mahlbecher 15 ML

Zirkonoxid - ZrO2
Nr. 23.1427.00
Zirkonoxid 15 ml Volumen

Mahlbecher mit Deckel und Dichtung
Mahlbechervolumen: 15 ml
Nutzinhalt: 0,5 … 5 ml
Gewicht netto: 0,065 kg

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: bedingt gut
Einsatz für: faserige, abrasive Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid – ZrO2
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid – ZrO2 94,2 - 95,2
Hafniumoxid – HfO2 1 - 2
Magnesiumoxid – MgO3,5
Siliziumdioxid – SiO20,1
Aluminiumoxid – Al2O30,1
Sonstiges0,1
Physikalische und mechanische Eigenschaften
Dichte5,7 g/cm³
Härte Vickers 1200 (HVA10)


Erläuterung der Härtegrade
gehärteter, rostfreier Stahl - Fe - Cr
Nr. 23.1409.00
gehärteter, rostfreier Stahl 15 ml Volumen

Mahlbecher mit Deckel und Dichtung
Mahlbechervolumen: 15 ml
Nutzinhalt: 0,5 … 5 ml
Gewicht netto: 0,056 kg

Allgemeine Werkstoff-Spezifikation:
Werkstoff: gehärteter, rostfreier Stahl -  1.4125
Abriebfestigkeit: bedingt gut
Einsatz für: Spröde, sehr harte Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter rostfreier Stahl– 1.4125
ISO/EN/DIN CodeX105CrMo17
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe81,4
Chrom – Cr17
Kohlenstoff – C1,1
Molybdän – Mo0,5
Physikalische und mechanische Eigenschaften
Dichte 7,7 kg/dm³
Härte~ 60 HRC


Mahlbecher 10 ML

Zirkonoxid - ZrO2
Nr. 23.1327.00
Zirkonoxid 10 ml Volumen

Mahlbecher mit Deckel und Dichtung
Mahlbechervolumen: 10 ml
Nutzinhalt: 0,2 … 1 ml
Gewicht netto: 0,054 kg

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: bedingt gut
Einsatz für: mittelharte, spröde Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid – ZrO2
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid – ZrO2 94,2 - 95,2
Hafniumoxid – HfO2 1 - 2
Magnesiumoxid – MgO3,5
Siliziumdioxid – SiO20,1
Aluminiumoxid – Al2O30,1
Sonstiges0,1
Physikalische und mechanische Eigenschaften
Dichte5,7 g/cm³
Härte Vickers 1200 (HVA10)


Erläuterung der Härtegrade
gehärteter, rostfreier Stahl - Fe - Cr
Nr. 23.1309.00
gehärteter, rostfreier Stahl 10 ml Volumen

Mahlbecher mit Deckel und Dichtung
Mahlbechervolumen: 10 ml
Nutzinhalt: 0,2 … 1 ml
Gewicht netto: 0,045 kg

Allgemeine Werkstoff-Spezifikation:
Werkstoff: gehärteter, rostfreier Stahl - 1.4125
Abriebfestigkeit: bedingt gut
Einsatz für: Spröde, sehr harte Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter rostfreier Stahl– 1.4125
ISO/EN/DIN CodeX105CrMo17
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe81,4
Chrom – Cr17
Kohlenstoff – C1,1
Molybdän – Mo0,5
Physikalische und mechanische Eigenschaften
Dichte 7,7 kg/dm³
Härte~ 60 HRC

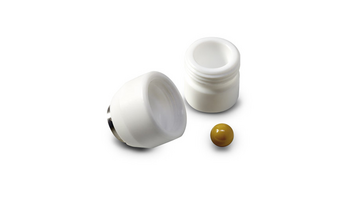

Mahlbecher 5 ML

PTFE
Nr. 23.1600.00
Mahlbecher aus PTFE, 5 ml Volumen

Mahlbecher mit Deckel und Dichtung
Mahlbechervolumen: 5 ml
Nutzinhalt: 0,1 … 1 ml
Gewicht netto: 0,050 kg

Dieser spezielle Mahlbecher in Verbindung mit einer 10 mm Stahlkugel wird vorwiegend zur Zerkleinerung von biologischen Materialproben, wie tiefgekühltem Gewebe, Zellen, etc. eingesetzt. Der komplette Becher kann in flüssigem Stickstoff vorgekühlt werden. Anschließend wird die Probe unter Tieftemperatur vermahlen.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffPTFE
CAS Nr. 9002-84-0
Chemische Zusammensetzung
ElementFormel
PolytetrafluorethylenC 2F4
Schmelzpunkt327° C
Max. Applikations Temp. Konstant260° C
Max. Applikations Temp. Kurzzeit300° C
Physikalische und mechanische Eigenschaften
Dichte2,16g /cm³
Kugeldruckhärte ISO 868, ISO 2039-2, D 55 Shore

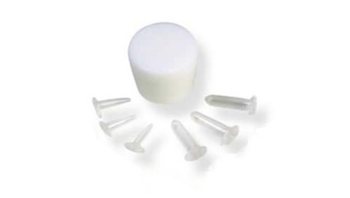

Container für Single-Use-Tubes

Container für Single-Use-Tubes
Nr. 23.1700.00
Container für Single-Use-Tubes

Container inkl. 6 Tubes à 0,5 ml, 1,5 ml und 2 ml Volumen


Zur Mahlung geringster Probenmengen, vorwiegend im biologischen Bereich. Dieser Tube Container kann bis zu sechs 0,5 ml, 1,5 ml oder 2 ml PCR Tubes aufnehmen. In den einzelnen Tubes können mit 1 mm Mahlkugeln die normalerweise in flüssiger Form vorliegenden Proben sehr schnell und schonend aufgeschlossen werden.


MAHLKUGELN

Auswahlhilfe

  • Materialdaten Mahlbecher/Mahlkugeln

    Werkstoff Hauptbestandteil des Werkstoffs Dichte g/cm³ Abriebfestigkeit Einsatz für Mahlgut
    Zirkonoxid ZrO2 5,7 sehr gut faserige, abrasive Proben
    Gehärteter, rostfreier Stahl Fe – Cr 7,7 gut harte, mittelharte, spröde Proben
    PTFE CxF2x 2,16 ausreichend gefrorene Gewebeproben
    Mahlbecher/
    Nutzinhalt (Mahlgut)
    30 ml
    1 – 15 ml
    15 ml
    0,5 – 5 ml
    10 ml
    0,2 – 1 ml
    5 ml
    0,1 – 1 ml
    Kugeln Ø
    15 mm 4 2 1
    10 mm 12 5 3 1
    5 mm 100 60 30 20
    1 mm 1 pro Tube
  • Größe der Mahlkugeln

    Art des Aufgabegutes Kugeldurchmesser
    Harte Proben mit maximaler Stückgröße von 2 bis 5 mm 15 mm
    Feines Material 0,5 mm 10 mm oder 5 mm
    Homogenisieren trockener oder flüssiger Proben 10 mm oder 5 mm
    Mahlung geringster Probenmengen, vorwiegend im biologischen Bereich 1 mm
  • Weitere Informationen



    Die angegebene Kugelfüllung pro Becher ist die Mindestmenge; je nach Materialverhalten sollte sie eventuell erhöht werden. Der Nutzinhalt ist von der Art des Materials abhängig. In Ausnahmefällen kann die Menge der Mahlkugeln um bis zu 15 % reduziert werden, allerdings ist dann mit erhöhtem Abrieb zu rechnen. Grundsätzlich gilt: Kleinere Mahlkugeln erzielen feinere Mahlergebnisse.

    Im Normalfall werden Mahlbecher und Kugeln aus gleichem Material eingesetzt. Grundsätzlich muss der Mahlbecher-Werkstoff härter sein als das zu mahlende Material. Wichtig: Achten Sie auf das angegeben Nutzvolumen, das nicht mit dem Bechervolumen identisch ist.

    Eventuell ist es hier auch sinnvoll mit Mahlkugeln ≤ 3 mm Ø zu arbeiten. Wir haben diese hier nicht gelistet, da wir Sie entsprechend Ihrer Anwendung beraten möchten. Bitte kontaktieren Sie unseren Laborleiter Herrn Benes.

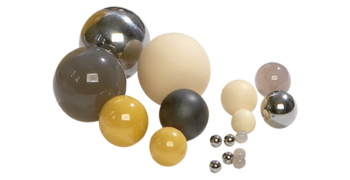

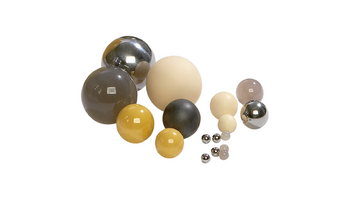

Grinding balls made different materials in various sizes for Fritsch laboratory mills for different applications

Zum Erreichen bester Mahlergebnisse werden Mahlkugeln in den Durchmessern ≤ 3 mm – 15 mm und in 2 verschiedenen Materialien angeboten. Verunreinigungen der Proben durch unerwünschten Abrieb können so gezielt vermieden werden. Die empfohlene Anzahl Kugeln pro Mahlbecher finden Sie in der Auswahlhilfe. Speziell für den biotechnologischen Einsatz ist der PTFE-Becher 5 ml geeignet. Die empfohlene Anzahl Kugeln pro Mahlbecher finden Sie in der Auswahlhilfe.

WÄHLEN SIE DEN MAHLKUGEL DURCHMESSER

MAHLKUGELN 15 MM DURCHMESSER FÜR MAHLBECHER 15 ML, 10 ML

Zirkonoxid - ZrO2
Nr. 55.0150.27
Mahlkugel aus Zirkonoxid, 15 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: sehr gut
Einsatz für: faserige, abrasive Proben


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid – ZrO2
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid – ZrO2 94,2 - 95,2
Hafniumoxid – HfO2 1 - 2
Magnesiumoxid – MgO3,5
Siliziumdioxid – SiO20,1
Aluminiumoxid – Al2O30,1
Sonstiges0,1
Physikalische und mechanische Eigenschaften
Dichte5,7 g/cm³
Härte Vickers 1200 (HVA10)


Erläuterung der Härtegrade
gehärteter, rostfreier Stahl - Fe - Cr
Nr. 55.0150.09
Mahlkugel aus gehärtetem, rostfreiem Stahl, 15 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: gehärteter, rostfreier Stahl - Fe-Cr
Abriebfestigkeit: gut
Einsatz für: harte, mittelharte, spröde Proben


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter rostfreier Stahl– 1.4125
ISO/EN/DIN CodeX105CrMo17
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe81,4
Chrom – Cr17
Kohlenstoff – C1,1
Molybdän – Mo0,5
Physikalische und mechanische Eigenschaften
Dichte 7,7 kg/dm³
Härte~ 60 HRC


MAHLKUGELN 10 MM DURCHMESSER FÜR MAHLBECHER 15 ML, 10 ML, 5 ML

Zirkonoxid - ZrO2
Nr. 55.0100.27
Mahlkugel aus Zirkonoxid, 10 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: sehr gut
Einsatz für: faserige, abrasive Proben


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid – ZrO2
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid – ZrO2 94,2 - 95,2
Hafniumoxid – HfO2 1 - 2
Magnesiumoxid – MgO3,5
Siliziumdioxid – SiO20,1
Aluminiumoxid – Al2O30,1
Sonstiges0,1
Physikalische und mechanische Eigenschaften
Dichte5,7 g/cm³
Härte Vickers 1200 (HVA10)


Erläuterung der Härtegrade
gehärteter, rostfreier Stahl - Fe - Cr
Nr. 55.0100.09
Mahlkugel aus gehärtetem, rostfreiem Stahl, 10 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: gehärteter, rostfreier Stahl - Fe-Cr
Abriebfestigkeit: gut
Einsatz für: harte, mittelharte, spröde Proben


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter rostfreier Stahl– 1.4125
ISO/EN/DIN CodeX105CrMo17
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe81,4
Chrom – Cr17
Kohlenstoff – C1,1
Molybdän – Mo0,5
Physikalische und mechanische Eigenschaften
Dichte 7,7 kg/dm³
Härte~ 60 HRC


MAHLKUGELN 5 MM DURCHMESSER FÜR MAHLBECHER 15 ML, 10 ML, 5 ML

Zirkonoxid - ZrO2
Nr. 55.0050.27
Mahlkugel aus Zirkonoxid  5 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: extrem gut
Einsatz für: faserige, abrasive Proben
100 Mahlkugeln Zirkonoxid mit 5 mm Ø wiegen ca. 38 g.
Mit Hilfe der Gewichtsangabe kann die hohe Kugelanzahl pro Mahlbecher durch Wiegen ermittelt werden.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid ZrO2
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid - ZrO295%
Yttriumoxid -Y2O35%
Physikalische und mechanische Eigenschaften
Dichte6,0 g/cm³
Härte Vickers1300 (HV10)


Erläuterung der Härtegrade
gehärteter, rostfreier Stahl - Fe - Cr
Nr. 55.0050.09
Mahlkugel aus gehärtetem, rostfreiem Stahl, 5 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: gehärteter, rostfreier Stahl - Fe-Cr
Abriebfestigkeit: gut
Einsatz für: harte, mittelharte, spröde Proben
100 Mahlkugeln aus gehärtetem, rostfreiem Stahl mit 5 mm Ø wiegen ca. 52 g.
Mit Hilfe der Gewichtsangabe kann die hohe Kugelanzahl pro Mahlbecher durch Wiegen ermittelt werden.


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter rostfreier Stahl– 1.4125
ISO/EN/DIN CodeX105CrMo17
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe81,4
Chrom – Cr17
Kohlenstoff – C1,1
Molybdän – Mo0,5
Physikalische und mechanische Eigenschaften
Dichte 7,7 kg/dm³
Härte~ 60 HRC


MAHLKUGELN 1 MM DURCHMESSER FÜR SINGLE-USE-TUBES

1 mm Ø Zirkonoxid - ZrO2
Nr. 55.0010.27
Mahlkugel aus Zirkonoxid 1 mm Ø (100 g Packung)

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: Sehr gut
Einsatz für: faserige, abrasive Proben
Mahlkugeln aus Zirkonoxid mit einem 1 mm Ø sind in 100 g Einheiten verpackt und müssen eingewogen werden. In der Auswahlhilfe finden Sie die notwendige Einwaage je Mahlbecher.


RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid ZrO2
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid - ZrO295%
Yttriumoxid -Y2O35%
Physikalische und mechanische Eigenschaften
Dichte6,0 g/cm³
Härte Vickers1300 (HV10)


Erläuterung der Härtegrade
1 mm Ø gehärteter, rostfreier Stahl - Fe - Cr
Nr. 55.0010.09
Mahlkugel aus gehärtetem, rostfreiem Stahl 1 mm Ø (100 g Packung)

Allgemeine Werkstoff-Spezifikation:
Werkstoff: gehärteter, rostfreier Stahl - Fe-Cr
Abriebfestigkeit: gut
Einsatz für: harte, mittelharte, spröde Proben
Mahlkugeln aus gehärtetem, rostfreiem Stahl mit einem 1 mm Ø sind in 100 g Einheiten verpackt und müssen eingewogen werden.
In der Auswahlhilfe finden Sie die notwendige Einwaage je Mahlbecher.


RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter rostfreier Stahl– 1.4125
ISO/EN/DIN CodeX105CrMo17
Chemische Zusammensetzung
ElementAnteil %
Eisen – Fe81,4
Chrom – Cr17
Kohlenstoff – C1,1
Molybdän – Mo0,5
Physikalische und mechanische Eigenschaften
Dichte 7,7 kg/dm³
Härte~ 60 HRC


Zertifizierung

IQ/OQ documentation for utilization for support of instrument qualification in the quality management system for the Mini-Mill

IQ/OQ Dokumentation zur selbständigen Durchführung zur Unterstützung der Gerätequalifizierung im Qualitätsmanagement-System für die Mini-Mühle PULVERISETTE 23.

WÄHLEN SIE DIE ZERTIFIZIERUNG

certification

IQ/OQ Dokumentation (als Vordruck - zur selbstständigen Durchführung)
Nr. 96.0290.00
IQ/OQ Dokumentation (als Vordruck - zur selbstständigen Durchführung)

IQ/OQ Dokumentation (als Vordruck - zur selbstständigen Durchführung) zur Unterstützung der Gerätequalifizierung im Qualitätsmanagement-System für die Mini-Mühle PULVERISETTE 23.


Best.-Nr.
23.1000.00

Mahlprotokoll-Datenbank

Jetzt testen

Individuelle Probemahlung

Senden Sie uns Ihre Probe. Wir führen eine Probemahlung durch und empfehlen Ihnen das passende Gerät für Ihre Anwendung.
