Planeten-Mikromühle PULVERISETTE 7 premium line

Zubehör

Bitte beachten Sie: Zur Planeten-Mikromühle PULVERISETTE 7 premium line benötigen Sie mindestens 2 Mahlbecher Ihrer Wahl und die entsprechende Anzahl Mahlkugeln. Auch muss der Mahlbecher-Werkstoff härter sein als das zu mahlende Material. Im Normalfall werden Mahlbecher und Kugeln aus gleichem Material eingesetzt. Zur Verkürzung der Mahlzeit können Mahlbecher und Mahlkugeln mit höherer Dichte und damit höherer Schlagenergie eingesetzt werden. Bitte Nutzungsvolumen beachten, dies ist nicht identisch mit dem Bechervolumen!

MAHLBECHER

Auswahlhilfe

  • Materialdaten für Mahlbecher / Mahlkugeln

    Werkstoff Hauptbestandteil des Werkstoffs Dichte g/cm³ Abriebfestigkeit Einsatz für Mahlgut
    Achat SiO2 2,65 gut weiche bis mittelharte Proben
    Sinterkorund Al2O3 (99,7 %) 3,8 bedingt gut mittelharte, faserige Proben
    Siliziumnitrid Si3N4 3,25 extrem gut abrasive Proben, metallfreie Mahlung
    Zirkonoxid ZrO2 5,7 sehr gut faserige, abrasive Proben
    rostfreier Stahl Fe – Cr - Ni 7,8 bedingt gut mittelharte, spröde Proben
    gehärteter Stahl Fe - Cr 7,9 gut harte, spröde Proben
    Hartmetall Wolframkarbid WC 14,3 sehr gut harte, abrasive Proben

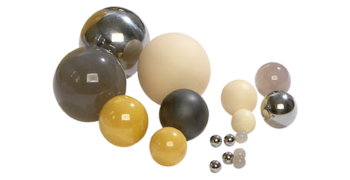

  • Empfohlene Anzahl Kugeln pro Mahlbecher

    Mahlkugeln ≥ 5 mm
    Empfohlene Anzahl Kugeln pro Becher
    Mahlbecher/
    Nutzinhalt (Mahlgut)
    20 ml
    1 – 9 ml
    45 ml
    3 – 20 ml
    80 ml
    10 - 30 ml
    Kugeln Ø
    20 mm 5
    15 mm 7 10
    10 mm 10 18 25
    5 mm 80 180 250
    Mahlkugeln ≤ 3 mm
    Empfohlene Kugeleinwaage pro Becher in Gramm
    Mahlbecher/
    Nutzinhalt (Mahlgut)
    20 ml
    1 – 9 ml
    45 ml
    3 – 20 ml
    80 ml
    10 - 30 ml
    Werkstoff
    Zirkonoxid 30 g 70 g 100 g
    rostfreier Stahl / gehärteter Stahl 40 g 90 g 150 g
    Hartmetall Wolframkarbid 80 g 200 g 300 g
  • Weitere Informationen

    Mahlkugeln mit Durchmesser 3 mm und kleiner müssen eingewogen werden. Die o. a. Tabelle gibt Ihnen die notwendige Einwaage je Mahlbecher an.

    Die Menge der Mahlkugeln kann um bis zu 15 % reduziert werden, allerdings ist dann mit erhöhtem Abrieb zu rechnen. Die angegebene Kugelfüllung pro Becher ist die Mindestmenge; je nach Materialverhalten sollte sie eventuell erhöht werden.

    Im Normalfall werden Mahlbecher und Kugeln aus gleichem Material eingesetzt. Zur Verkürzung der Mahlzeit können Mahlbecher und –kugeln mit einer höheren Dichte und damit höherer Schlagenergie eingesetzt werden.

Wählen Sie 2 Mahlbecher passend zu Ihrem Probenvolumen, die in den Größen 20 ml, 45 ml und 80 ml angeboten werden. Alle Mahlbecher der FRITSCH premium line sind in rostfreiem Stahl gefasst, haben eine Kennzeichnung und verfügen über den gleichen Innendurchmesser – unabhängig von ihrem Fassungsvermögen. Details zum Nutzungsvolumen finden Sie in der Auswahlhilfe. Zum Erreichen bester Mahlergebnisse werden alle Mahlbecher in 7 verschiedenen Materialien angeboten. Verunreinigungen der Proben durch unerwünschten Abrieb können so gezielt vermieden werden.

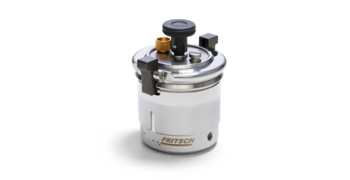

WÄHLEN SIE DAS MAHLBECHER VOLUMEN

MAHLBECHER 80 ML VOLUMEN

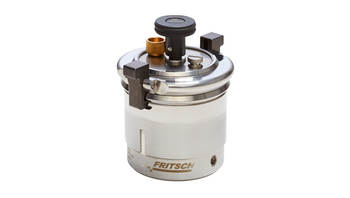

Achat - SiO2 - mit Stahlfassung
Nr. 50.9620.00
Mahlbecher aus Achat mit Stahlfassung, 80 ml Volumen für PULVERISETTE 7  <i>premium line</i>

Mahlbecher mit Deckel, Dichtung und Kennzeichnung
Mahlbechervolumen: 80 ml
Nutzinhalt: 10 … 30 ml

Gewicht netto: 0,870 kg


Allgemeine Werkstoff-Spezifikation:
Werkstoff: Achat - SiO2
Abriebfestigkeit: gut
Einsatz für: weiche bis mittelharte Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


Alle Mahlbecher für die Planeten-Mikromühle PULVERISETTE 7 premium line werden standardmäßig mit einer Silikon-Dichtung ausgeliefert. Dadurch schließen Deckel und Mahlbecher so dicht, dass auch die Mahlung in Suspension ganz problemlos möglich ist.


Bei Mahlung mit Lösungsmitteln oder bei der Trockenmahlung von leicht ätzenden Proben empfehlen wir unsere Dichtungen aus Viton, (Artikel Nr. 84.0341.15) da diese eine wesentlich höhere chemische Beständigkeit haben.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffAchat – SiO2
Chemische Zusammensetzung
ElementAnteil %
Siliziumoxid – SiO299,9
Aluminium – Al2O3< 0,02
Eisenoxid – Fe2O3< 0,02
Calciumoxid – CaO< 0,02
Magnesium – MgO< 0,02
Natriumkarbonat – Na2O< 0,02
Kaliumkarbonat – K2O< 0,02
Manganoxid – MnO< 0,02
Physikalische und mechanische Eigenschaften
Dichte2,65 g/cm³
Härte6,5 – 7 Mohs


Erläuterung der Härtegrade
Sinterkorund - 99,7% Al2O3 - mit Stahlfassung
Nr. 50.9630.00
Mahlbecher aus Sinterkorund mit Stahlfassung, 80 ml Volumen für PULVERISETTE 7 <i>premium line</i>

Mahlbecher mit Deckel, Dichtung und Kennzeichnung
Mahlbechervolumen: 80 ml
Nutzinhalt: 10 … 30 ml

Gewicht netto: 0,940 kg


Allgemeine Werkstoff-Spezifikation:
Werkstoff: Sinterkorund 1 - Al2O3
Abriebfestigkeit: bedingt gut
Einsatz für: mittelharte, faserige Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


Alle Mahlbecher für die Planeten-Mikromühle PULVERISETTE 7 premium line werden standardmäßig mit einer Silikon-Dichtung ausgeliefert. Dadurch schließen Deckel und Mahlbecher so dicht, dass auch die Mahlung in Suspension ganz problemlos möglich ist.


Bei Mahlung mit Lösungsmitteln oder bei der Trockenmahlung von leicht ätzenden Proben empfehlen wir unsere Dichtungen aus Viton, (Artikel Nr. 84.0341.15) da diese eine wesentlich höhere chemische Beständigkeit haben.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSinterkorund 1 – Al2O3
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Aluminiumoxid - Al2O399,651
Siliziumoxid - SiO20,257%
Calciumoxid – CaO0,081%
Sonstige0,011%
Physikalische und mechanische Eigenschaften
Dichte3,8 g/cm³
Härte15.000 N/mm² (Vickers)


Erläuterung der Härtegrade
Siliziumnitrid - Si3N4 - mit Stahlfassung
Nr. 50.9670.00
Mahlbecher aus Siliziumnitrid mit Stahlfassung, 80 ml Volumen für PULVERISETTE 7 <i>premium line</i>

Mahlbecher mit Deckel, Dichtung und Kennzeichnung
Mahlbechervolumen: 80 ml
Nutzinhalt: 10 … 30 ml

Gewicht netto: 0,900 kg


Allgemeine Werkstoff-Spezifikation:
Werkstoff: Siliziumnitrid - Si3N4
Abriebfestigkeit: extrem gut
Einsatz für: abrasive Proben, metallfreie Mahlung
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


 Alle Mahlbecher für die Planeten-Mikromühle PULVERISETTE 7 premium line werden standardmäßig mit einer Silikon-Dichtung ausgeliefert. Dadurch schließen Deckel und Mahlbecher so dicht, dass auch die Mahlung in Suspension ganz problemlos möglich ist.


Bei Mahlung mit Lösungsmitteln oder bei der Trockenmahlung von leicht ätzenden Proben empfehlen wir unsere Dichtungen aus Viton, (Artikel Nr. 84.0341.15) da diese eine wesentlich höhere chemische Beständigkeit haben.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSiliziumnitrid - Si3N4
ISO/EN/DIN CodeSNCB5
Chemische Zusammensetzung
ElementAnteil %
Al2 O3 Y2 O312,5
Si3 N486,5
andere1,00
Physikalische und mechanische Eigenschaften
Dichte3,25 g/cm³
Härte91,1 HRA


Erläuterung der Härtegrade
Zirkonoxid - ZrO2 - mit Stahlfassung
Nr. 50.9660.00
Mahlbecher aus Zirkonoxid mit Stahlfassung, 80 ml Volumen für PULVERISETTE 7 <i>premium line</i>

Mahlbecher mit Deckel, Dichtung und Kennzeichnung
Mahlbechervolumen: 80 ml
Nutzinhalt: 10 … 30 ml

Gewicht netto: 1,050 kg


Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: sehr gut
Einsatz für: mittelharte, spröde Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


Alle Mahlbecher für die Planeten-Mikromühle PULVERISETTE 7 premium line werden standardmäßig mit einer Silikon-Dichtung ausgeliefert. Dadurch schließen Deckel und Mahlbecher so dicht, dass auch die Mahlung in Suspension ganz problemlos möglich ist.


Bei Mahlung mit Lösungsmitteln oder bei der Trockenmahlung von leicht ätzenden Proben empfehlen wir unsere Dichtungen aus Viton, (Artikel Nr. 84.0341.15) da diese eine wesentlich höhere chemische Beständigkeit haben.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid – ZrO2
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid – ZrO2 94,2 - 95,2
Hafniumoxid – HfO2 1 - 2
Magnesiumoxid – MgO3,5
Siliziumdioxid – SiO20,1
Aluminiumoxid – Al2O30,1
Sonstiges0,1
Physikalische und mechanische Eigenschaften
Dichte5,7 g/cm³
Härte Vickers 1200 (HVA10)


Erläuterung der Härtegrade
rostfreier Stahl - Fe - Cr - Ni - mit Stahlfassung
Nr. 50.9610.00
Mahlbecher aus rostfreiem Stahl mit Stahlfassung, 80 ml Volumen für PULVERISETTE 7 <i>premium line</i>

Mahlbecher mit Deckel, Dichtung und Kennzeichnung
Mahlbechervolumen: 80 ml
Nutzinhalt: 10 … 30 ml

Gewicht netto: 1,220 kg


Allgemeine Werkstoff-Spezifikation:
Werkstoff: rostfreier Stahl - 1.4404
Abriebfestigkeit: bedingt gut
Einsatz für: mittelharte, spröde Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


Alle Mahlbecher für die Planeten-Mikromühle PULVERISETTE 7 premium line werden standardmäßig mit einer Silikon-Dichtung ausgeliefert. Dadurch schließen Deckel und Mahlbecher so dicht, dass auch die Mahlung in Suspension ganz problemlos möglich ist.


Bei Mahlung mit Lösungsmitteln oder bei der Trockenmahlung von leicht ätzenden Proben empfehlen wir unsere Dichtungen aus Viton, (Artikel Nr. 84.0341.15) da diese eine wesentlich höhere chemische Beständigkeit haben.

RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.4404/ 316L
ISO/EN/DIN CodeSymbol X2CrNiMo17-12-2
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 62,8
Kohlenstoff – C0,03
Silizium – Si1
Mangan – Mn2
Phosphor – P0,045
Schwefel – S0,015
Chrom – Cr18,5
Molybdän – Mo2,50
Nickel – Ni13,00
N0,110
Physikalische und mechanische Eigenschaften
Dichte7,8 g/cm³
Härte95 HRB

Erläuterung der Härtegrade
gehärteter Stahl - Fe - Cr - mit Stahlfassung
Nr. 50.9650.00
Mahlbecher aus gehärtetem Stahl mit Stahlfassung, 80 ml Volumen für PULVERISETTE 7 <i>premium line</i>

Mahlbecher mit Deckel, Dichtung und Kennzeichnung
Mahlbechervolumen: 80 ml
Nutzinhalt: 10 … 30 ml

Gewicht netto: 1,150 kg


Allgemeine Werkstoff-Spezifikation:
Werkstoff: gehärteter Stahl - 1.2080
Abriebfestigkeit: bedingt gut
Einsatz für: harte, spröde Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


Alle Mahlbecher für die Planeten-Mikromühle PULVERISETTE 7 premium line werden standardmäßig mit einer Silikon-Dichtung ausgeliefert. Dadurch schließen Deckel und Mahlbecher so dicht, dass auch die Mahlung in Suspension ganz problemlos möglich ist.


Bei Mahlung mit Lösungsmitteln oder bei der Trockenmahlung von leicht ätzenden Proben empfehlen wir unsere Dichtungen aus Viton, (Artikel Nr. 84.0341.15) da diese eine wesentlich höhere chemische Beständigkeit haben.

RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter Stahl - 1.2080
ISO/EN/DIN CodeX210Cr12
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 85,5
Kohlenstoff – C1,90 – 2,20
Silizium – Si≤ 0,10 – 0,40
Mangan – Mn≤ 0,15 -0,45
Phosphor – P≤ 0,030
Schwefel – S≤ 0,030
Chrom – Cr11,00 – 12,0
Physikalische und mechanische Eigenschaften
Dichte7,9 g/cm³
Härte60 – 63 HRC


Erläuterung der Härtegrade
Hartmetall Wolframkarbid - WC - mit Stahlfassung
Nr. 50.9640.00
Mahlbecher aus Hartmetall Wolframkarbid mit Stahlfassung, 80 ml Volumen für PULVERISETTE 7 <i>premium line</i>

Mahlbecher mit Deckel, Dichtung und Kennzeichnung
Mahlbechervolumen: 80 ml
Nutzinhalt: 10 … 30 ml

Gewicht netto: 1,580 kg

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Hartmetall Wolframkarbid - WC – CTF 24 E
Abriebfestigkeit: sehr gut
Einsatz für: harte, abrasive Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


Alle Mahlbecher für die Planeten-Mikromühle PULVERISETTE 7 premium line werden standardmäßig mit einer Silikon-Dichtung ausgeliefert. Dadurch schließen Deckel und Mahlbecher so dicht, dass auch die Mahlung in Suspension ganz problemlos möglich ist.


Bei Mahlung mit Lösungsmitteln oder bei der Trockenmahlung von leicht ätzenden Proben empfehlen wir unsere Dichtungen aus Viton, (Artikel Nr. 84.0341.15) da diese eine wesentlich höhere chemische Beständigkeit haben.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffWolframkarbid – WC – CTF 24 E
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC88
Kobalt – Co 12
Physikalische und mechanische Eigenschaften
Dichte14,95 g/cm³
Härte92,1 HRA


Erläuterung der Härtegrade

MAHLBECHER 45 ML VOLUMEN

Achat - SiO2 - mit Stahlfassung
Nr. 50.9720.00
Mahlbecher aus Achat mit Stahlfassung, 45 ml Volumen für PULVERISETTE 7 <i>premium line</i>

Mahlbecher mit Deckel, Dichtung und Kennzeichnung
Mahlbechervolumen: 45 ml
Nutzinhalt: 3 … 20 ml

Gewicht netto: 0,930 kg

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Achat - SiO2
Abriebfestigkeit: gut
Einsatz für: weiche bis mittelharte Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen





Alle Mahlbecher für die Planeten-Mikromühle PULVERISETTE 7 premium line werden standardmäßig mit einer Silikon-Dichtung ausgeliefert. Dadurch schließen Deckel und Mahlbecher so dicht, dass auch die Mahlung in Suspension ganz problemlos möglich ist.





Bei Mahlung mit Lösungsmitteln oder bei der Trockenmahlung von leicht ätzenden Proben empfehlen wir unsere Dichtungen aus Viton, (Artikel Nr. 84.0341.15) da diese eine wesentlich höhere chemische Beständigkeit haben.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffAchat – SiO2
Chemische Zusammensetzung
ElementAnteil %
Siliziumoxid – SiO299,9
Aluminium – Al2O3< 0,02
Eisenoxid – Fe2O3< 0,02
Calciumoxid – CaO< 0,02
Magnesium – MgO< 0,02
Natriumkarbonat – Na2O< 0,02
Kaliumkarbonat – K2O< 0,02
Manganoxid – MnO< 0,02
Physikalische und mechanische Eigenschaften
Dichte2,65 g/cm³
Härte6,5 – 7 Mohs


Erläuterung der Härtegrade
Sinterkorund - 99,7% Al2O3 - mit Stahlfassung
Nr. 50.9730.00
Mahlbecher Sinterkorund mit Stahlfassung, 45 ml Volumen für PULVERISETTE 7  <i>premium line</i>

Mahlbecher mit Deckel, Dichtung und Kennzeichnung
Mahlbechervolumen: 45 ml
Nutzinhalt: 3 … 20 ml

Gewicht netto: 0,990 kg

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Sinterkorund 1 - Al2O3
Abriebfestigkeit: bedingt gut
Einsatz für: mittelharte, faserige Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen





Alle Mahlbecher für die Planeten-Mikromühle PULVERISETTE 7 premium line werden standardmäßig mit einer Silikon-Dichtung ausgeliefert. Dadurch schließen Deckel und Mahlbecher so dicht, dass auch die Mahlung in Suspension ganz problemlos möglich ist.





Bei Mahlung mit Lösungsmitteln oder bei der Trockenmahlung von leicht ätzenden Proben empfehlen wir unsere Dichtungen aus Viton, (Artikel Nr. 84.0341.15) da diese eine wesentlich höhere chemische Beständigkeit haben.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSinterkorund 1 – Al2O3
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Aluminiumoxid - Al2O399,651
Siliziumoxid - SiO20,257%
Calciumoxid – CaO0,081%
Sonstige0,011%
Physikalische und mechanische Eigenschaften
Dichte3,8 g/cm³
Härte15.000 N/mm² (Vickers)


Erläuterung der Härtegrade
Siliziumnitrid - Si3N4 - mit Stahlfassung
Nr. 50.9770.00
Mahlbecher aus Siliziumnitrid mit Stahlfassung, 45 ml Volumen für PULVERISETTE 7 <i>premium line</i>

Mahlbecher mit Deckel, Dichtung und Kennzeichnung
Mahlbechervolumen: 45 ml
Nutzinhalt: 3 … 20 ml

Gewicht netto: 0,960 kg

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Siliziumnitrid - Si3N4
Abriebfestigkeit: extrem gut
Einsatz für: abrasive Proben, metallfreie Mahlung
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen





Alle Mahlbecher für die Planeten-Mikromühle PULVERISETTE 7 premium line werden standardmäßig mit einer Silikon-Dichtung ausgeliefert. Dadurch schließen Deckel und Mahlbecher so dicht, dass auch die Mahlung in Suspension ganz problemlos möglich ist.





Bei Mahlung mit Lösungsmitteln oder bei der Trockenmahlung von leicht ätzenden Proben empfehlen wir unsere Dichtungen aus Viton, (Artikel Nr. 84.0341.15) da diese eine wesentlich höhere chemische Beständigkeit haben.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSiliziumnitrid - Si3N4
ISO/EN/DIN CodeSNCB5
Chemische Zusammensetzung
ElementAnteil %
Al2 O3 Y2 O312,5
Si3 N486,5
andere1,00
Physikalische und mechanische Eigenschaften
Dichte3,25 g/cm³
Härte91,1 HRA


Erläuterung der Härtegrade
Zirkonoxid - ZrO2 - mit Stahlfassung
Nr. 50.9760.00
Mahlbecher aus Zirkonoxid mit Stahlfassung, 45 ml Volumen für PULVERISETTE 7 <i>premium line</i>

Mahlbecher mit Deckel, Dichtung und Kennzeichnung
Mahlbechervolumen: 45 ml
Nutzinhalt: 3 … 20 ml

Gewicht netto: 1,070 kg

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: sehr gut
Einsatz für: mittelharte, spröde Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen





Alle Mahlbecher für die Planeten-Mikromühle PULVERISETTE 7 premium line werden standardmäßig mit einer Silikon-Dichtung ausgeliefert. Dadurch schließen Deckel und Mahlbecher so dicht, dass auch die Mahlung in Suspension ganz problemlos möglich ist.





Bei Mahlung mit Lösungsmitteln oder bei der Trockenmahlung von leicht ätzenden Proben empfehlen wir unsere Dichtungen aus Viton, (Artikel Nr. 84.0341.15) da diese eine wesentlich höhere chemische Beständigkeit haben.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid – ZrO2
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid – ZrO2 94,2 - 95,2
Hafniumoxid – HfO2 1 - 2
Magnesiumoxid – MgO3,5
Siliziumdioxid – SiO20,1
Aluminiumoxid – Al2O30,1
Sonstiges0,1
Physikalische und mechanische Eigenschaften
Dichte5,7 g/cm³
Härte Vickers 1200 (HVA10)


Erläuterung der Härtegrade
rostfreier Stahl - Fe - Cr - Ni - mit Stahlfassung
Nr. 50.9710.00
Mahlbecher aus rostfreiem Stahl mit Stahlfassung, 45 ml Volumen für PULVERISETTE 7 <i>premium line</i>

Mahlbecher mit Deckel, Dichtung und Kennzeichnung
Mahlbechervolumen: 45 ml
Nutzinhalt: 3 … 20 ml

Gewicht netto: 1,330 kg

Allgemeine Werkstoff-Spezifikation:
Werkstoff: rostfreier Stahl
Abriebfestigkeit: bedingt gut
Einsatz für: mittelharte, spröde Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen





Alle Mahlbecher für die Planeten-Mikromühle PULVERISETTE 7 premium line werden standardmäßig mit einer Silikon-Dichtung ausgeliefert. Dadurch schließen Deckel und Mahlbecher so dicht, dass auch die Mahlung in Suspension ganz problemlos möglich ist.





Bei Mahlung mit Lösungsmitteln oder bei der Trockenmahlung von leicht ätzenden Proben empfehlen wir unsere Dichtungen aus Viton, (Artikel Nr. 84.0341.15) da diese eine wesentlich höhere chemische Beständigkeit haben.

RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.4404/ 316L
ISO/EN/DIN CodeSymbol X2CrNiMo17-12-2
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 62,8
Kohlenstoff – C0,03
Silizium – Si1
Mangan – Mn2
Phosphor – P0,045
Schwefel – S0,015
Chrom – Cr18,5
Molybdän – Mo2,50
Nickel – Ni13,00
N0,110
Physikalische und mechanische Eigenschaften
Dichte7,8 g/cm³
Härte95 HRB

Erläuterung der Härtegrade
gehärteter Stahl - Fe - Cr - mit Stahlfassung
Nr. 50.9750.00
Mahlbecher aus gehärtetem Stahl mit Stahlfassung, 45 ml Volumen für PULVERISETTE 7 <i>premium line</i>

Mahlbecher mit Deckel, Dichtung und Kennzeichnung
Mahlbechervolumen: 45 ml
Nutzinhalt: 3 … 20 ml

Gewicht netto: 1,150 kg

Allgemeine Werkstoff-Spezifikation:
Werkstoff: 1.2080, gehärteter Stahl
Abriebfestigkeit: bedingt gut
Einsatz für: harte, spröde Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


Alle Mahlbecher für die Planeten-Mikromühle PULVERISETTE 7 premium line werden standardmäßig mit einer Silikon-Dichtung ausgeliefert. Dadurch schließen Deckel und Mahlbecher so dicht, dass auch die Mahlung in Suspension ganz problemlos möglich ist.





Bei Mahlung mit Lösungsmitteln oder bei der Trockenmahlung von leicht ätzenden Proben empfehlen wir unsere Dichtungen aus Viton, (Artikel Nr. 84.0341.15) da diese eine wesentlich höhere chemische Beständigkeit haben.

RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter Stahl - 1.2080
ISO/EN/DIN CodeX210Cr12
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 85,5
Kohlenstoff – C1,90 – 2,20
Silizium – Si≤ 0,10 – 0,40
Mangan – Mn≤ 0,15 -0,45
Phosphor – P≤ 0,030
Schwefel – S≤ 0,030
Chrom – Cr11,00 – 12,0
Physikalische und mechanische Eigenschaften
Dichte7,9 g/cm³
Härte60 – 63 HRC


Erläuterung der Härtegrade
Hartmetall Wolframkarbid - WC - mit Stahlfassung
Nr. 50.9740.00
Mahlbecher aus Hartmetall Wolframkarbid mit Stahlfassung, 45 ml Volumen für PULVERISETTE 7 <i>premium line</i>

Mahlbecher mit Deckel, Dichtung und Kennzeichnung
Mahlbechervolumen: 45 ml
Nutzinhalt: 3 … 20 ml

Gewicht netto: 1,470 kg

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Hartmetall Wolframkarbid - WC – CTF 24 E
Abriebfestigkeit: sehr gut
Einsatz für: harte, abrasive Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen





Alle Mahlbecher für die Planeten-Mikromühle PULVERISETTE 7 premium line werden standardmäßig mit einer Silikon-Dichtung ausgeliefert. Dadurch schließen Deckel und Mahlbecher so dicht, dass auch die Mahlung in Suspension ganz problemlos möglich ist.





Bei Mahlung mit Lösungsmitteln oder bei der Trockenmahlung von leicht ätzenden Proben empfehlen wir unsere Dichtungen aus Viton, (Artikel Nr. 84.0341.15) da diese eine wesentlich höhere chemische Beständigkeit haben.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffWolframkarbid – WC – CTF 24 E
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC88
Kobalt – Co 12
Physikalische und mechanische Eigenschaften
Dichte14,95 g/cm³
Härte92,1 HRA


Erläuterung der Härtegrade

MAHLBECHER 20 ML VOLUMEN

Achat - SiO2 - mit Stahlfassung
Nr. 50.9820.00
Mahlbecher aus Achat mit Stahlfassung, 20 ml Volumen für PULVERISETTE 7 <i>premium line</i>

Mahlbecher mit Deckel, Dichtung und Kennzeichnung
Mahlbechervolumen: 20 ml
Nutzinhalt: 1 … 9 ml
Gewicht netto: 1,010 kg

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Achat - SiO2
Abriebfestigkeit: gut
Einsatz für: weiche bis mittelharte Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen


Alle Mahlbecher für die Planeten-Mikromühle PULVERISETTE 7 premium line werden standardmäßig mit einer Silikon-Dichtung ausgeliefert. Dadurch schließen Deckel und Mahlbecher so dicht, dass auch die Mahlung in Suspension ganz problemlos möglich ist.


Bei Mahlung mit Lösungsmitteln oder bei der Trockenmahlung von leicht ätzenden Proben empfehlen wir unsere Dichtungen aus Viton, (Artikel Nr. 84.0341.15) da diese eine wesentlich höhere chemische Beständigkeit haben.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffAchat – SiO2
Chemische Zusammensetzung
ElementAnteil %
Siliziumoxid – SiO299,9
Aluminium – Al2O3< 0,02
Eisenoxid – Fe2O3< 0,02
Calciumoxid – CaO< 0,02
Magnesium – MgO< 0,02
Natriumkarbonat – Na2O< 0,02
Kaliumkarbonat – K2O< 0,02
Manganoxid – MnO< 0,02
Physikalische und mechanische Eigenschaften
Dichte2,65 g/cm³
Härte6,5 – 7 Mohs


Erläuterung der Härtegrade
Sinterkorund - 99,7% Al2O3 - mit Stahlfassung
Nr. 50.9830.00
Mahlbecher aus Sinterkorund mit Stahlfassung, 20 ml Volumen für PULVERISETTE 7  <i>premium line</i>

Mahlbecher mit Deckel, Dichtung und Kennzeichnung
Mahlbechervolumen: 20 ml
Nutzinhalt: 1 … 9 ml
Gewicht netto: 1,050 kg

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Sinterkorund 1 - Al2O3
Abriebfestigkeit: bedingt gut
Einsatz für: mittelharte, faserige Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen





Alle Mahlbecher für die Planeten-Mikromühle PULVERISETTE 7 premium line werden standardmäßig mit einer Silikon-Dichtung ausgeliefert. Dadurch schließen Deckel und Mahlbecher so dicht, dass auch die Mahlung in Suspension ganz problemlos möglich ist.





Bei Mahlung mit Lösungsmitteln oder bei der Trockenmahlung von leicht ätzenden Proben empfehlen wir unsere Dichtungen aus Viton, (Artikel Nr. 84.0341.15) da diese eine wesentlich höhere chemische Beständigkeit haben.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSinterkorund 1 – Al2O3
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Aluminiumoxid - Al2O399,651
Siliziumoxid - SiO20,257%
Calciumoxid – CaO0,081%
Sonstige0,011%
Physikalische und mechanische Eigenschaften
Dichte3,8 g/cm³
Härte15.000 N/mm² (Vickers)


Erläuterung der Härtegrade
Siliziumnitrid - Si3N4 - mit Stahlfassung
Nr. 50.9870.00
Mahlbecher aus Siliziumnitrid mit Stahlfassung, 20 ml Volumen für PULVERISETTE 7 <i>premium line</i>

Mahlbecher mit Deckel, Dichtung und Kennzeichnung
Mahlbechervolumen: 20 ml
Nutzinhalt: 1 … 9 ml
Gewicht netto: 1,030 kg

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Siliziumnitrid Si3N4
Abriebfestigkeit: extrem gut
Einsatz für: abrasive Proben, metallfreie Mahlung
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen





Alle Mahlbecher für die Planeten-Mikromühle PULVERISETTE 7 premium line werden standardmäßig mit einer Silikon-Dichtung ausgeliefert. Dadurch schließen Deckel und Mahlbecher so dicht, dass auch die Mahlung in Suspension ganz problemlos möglich ist.





Bei Mahlung mit Lösungsmitteln oder bei der Trockenmahlung von leicht ätzenden Proben empfehlen wir unsere Dichtungen aus Viton, (Artikel Nr. 84.0341.15) da diese eine wesentlich höhere chemische Beständigkeit haben.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSiliziumnitrid - Si3N4
ISO/EN/DIN CodeSNCB5
Chemische Zusammensetzung
ElementAnteil %
Al2 O3 Y2 O312,5
Si3 N486,5
andere1,00
Physikalische und mechanische Eigenschaften
Dichte3,25 g/cm³
Härte91,1 HRA


Erläuterung der Härtegrade
Zirkonoxid - ZrO2 - mit Stahlfassung
Nr. 50.9860.00
Mahlbecher aus Zirkonoxid mit Stahlfassung, 20 ml Volumen für PULVERISETTE 7 <i>premium line</i>

Mahlbecher mit Deckel, Dichtung und Kennzeichnung
Mahlbechervolumen: 20 ml
Nutzinhalt: 1 … 9 ml
Gewicht netto: 1,100 kg

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: sehr gut
Einsatz für: mittelharte, spröde Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen





Alle Mahlbecher für die Planeten-Mikromühle PULVERISETTE 7 premium line werden standardmäßig mit einer Silikon-Dichtung ausgeliefert. Dadurch schließen Deckel und Mahlbecher so dicht, dass auch die Mahlung in Suspension ganz problemlos möglich ist.





Bei Mahlung mit Lösungsmitteln oder bei der Trockenmahlung von leicht ätzenden Proben empfehlen wir unsere Dichtungen aus Viton, (Artikel Nr. 84.0341.15) da diese eine wesentlich höhere chemische Beständigkeit haben.







RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid – ZrO2
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid – ZrO2 94,2 - 95,2
Hafniumoxid – HfO2 1 - 2
Magnesiumoxid – MgO3,5
Siliziumdioxid – SiO20,1
Aluminiumoxid – Al2O30,1
Sonstiges0,1
Physikalische und mechanische Eigenschaften
Dichte5,7 g/cm³
Härte Vickers 1200 (HVA10)


Erläuterung der Härtegrade
rostfreier Stahl - Fe - Cr - Ni - mit Stahlfassung
Nr. 50.9810.00
Mahlbecher aus rostfreiem Stahl mit Stahlfassung, 20 ml Volumen für PULVERISETTE 7 <i>premium line</i>

Mahlbecher mit Deckel, Dichtung und Kennzeichnung
Mahlbechervolumen: 20 ml
Nutzinhalt: 1 … 9 ml
Gewicht netto: 1,410 kg

Allgemeine Werkstoff-Spezifikation:
Werkstoff: rostfreier Stahl
Abriebfestigkeit: bedingt gut
Einsatz für: mittelharte, spröde Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen





Alle Mahlbecher für die Planeten-Mikromühle PULVERISETTE 7 premium line werden standardmäßig mit einer Silikon-Dichtung ausgeliefert. Dadurch schließen Deckel und Mahlbecher so dicht, dass auch die Mahlung in Suspension ganz problemlos möglich ist.





Bei Mahlung mit Lösungsmitteln oder bei der Trockenmahlung von leicht ätzenden Proben empfehlen wir unsere Dichtungen aus Viton, (Artikel Nr. 84.0341.15) da diese eine wesentlich höhere chemische Beständigkeit haben.

RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.4404/ 316L
ISO/EN/DIN CodeSymbol X2CrNiMo17-12-2
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 62,8
Kohlenstoff – C0,03
Silizium – Si1
Mangan – Mn2
Phosphor – P0,045
Schwefel – S0,015
Chrom – Cr18,5
Molybdän – Mo2,50
Nickel – Ni13,00
N0,110
Physikalische und mechanische Eigenschaften
Dichte7,8 g/cm³
Härte95 HRB

Erläuterung der Härtegrade
gehärteter Stahl - Fe - Cr - mit Stahlfassung
Nr. 50.9850.00
Mahlbecher aus gehärtetem Stahl mit Stahlfassung, 20 ml Volumen für PULVERISETTE 7 <i>premium line</i>

Mahlbecher mit Deckel, Dichtung und Kennzeichnung
Mahlbechervolumen: 20 ml
Nutzinhalt: 1 … 9 ml
Gewicht netto: 1,150 kg

Allgemeine Werkstoff-Spezifikation:
Werkstoff: 1.2080, gehärteter Stahl
Abriebfestigkeit: bedingt gut
Einsatz für: harte, spröde Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen





Alle Mahlbecher für die Planeten-Mikromühle PULVERISETTE 7 premium line werden standardmäßig mit einer Silikon-Dichtung ausgeliefert. Dadurch schließen Deckel und Mahlbecher so dicht, dass auch die Mahlung in Suspension ganz problemlos möglich ist.





Bei Mahlung mit Lösungsmitteln oder bei der Trockenmahlung von leicht ätzenden Proben empfehlen wir unsere Dichtungen aus Viton, (Artikel Nr. 84.0341.15) da diese eine wesentlich höhere chemische Beständigkeit haben.

RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter Stahl - 1.2080
ISO/EN/DIN CodeX210Cr12
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 85,5
Kohlenstoff – C1,90 – 2,20
Silizium – Si≤ 0,10 – 0,40
Mangan – Mn≤ 0,15 -0,45
Phosphor – P≤ 0,030
Schwefel – S≤ 0,030
Chrom – Cr11,00 – 12,0
Physikalische und mechanische Eigenschaften
Dichte7,9 g/cm³
Härte60 – 63 HRC


Erläuterung der Härtegrade
Hartmetall Wolframkarbid - WC - mit Stahlfassung
Nr. 50.9840.00
Mahlbecher aus Hartmetall Wolframkarbid mit Stahlfassung, 20 ml Volumen für PULVERISETTE 7 <i>premium line</i>

Mahlbecher mit Deckel, Dichtung und Kennzeichnung
Mahlbechervolumen: 20 ml
Nutzinhalt: 1 … 9 ml
Gewicht netto: 1,390 kg

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Wolframkarbid - WC – CTF 24 E
Abriebfestigkeit: sehr gut
Einsatz für: harte, abrasive Proben
Detail-Informationen zum Werkstoff finden Sie unter Richtanalysen





Alle Mahlbecher für die Planeten-Mikromühle PULVERISETTE 7 premium line werden standardmäßig mit einer Silikon-Dichtung ausgeliefert. Dadurch schließen Deckel und Mahlbecher so dicht, dass auch die Mahlung in Suspension ganz problemlos möglich ist.





Bei Mahlung mit Lösungsmitteln oder bei der Trockenmahlung von leicht ätzenden Proben empfehlen wir unsere Dichtungen aus Viton, (Artikel Nr. 84.0341.15) da diese eine wesentlich höhere chemische Beständigkeit haben.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffWolframkarbid – WC – CTF 24 E
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC88
Kobalt – Co 12
Physikalische und mechanische Eigenschaften
Dichte14,95 g/cm³
Härte92,1 HRA


Erläuterung der Härtegrade

ERSATZ-DICHTUNGEN FÜR ALLE MAHLECHER

Ersatz-Dichtung Silikon für alle Mahlbecher premium line 80 ml, 45 ml, 20 ml Volumen
Nr. 84.0342.15
Ersatz-Dichtung für alle  Mahlbecher <i>premium line</i>

aus Silikon 57,5 x 48 x 2 mm für alle Mahlbecher premium line 80 ml, 45 ml, 20 ml Volumen.


Durch eine fixierte Flachdichtung im Deckel schließen die premium line Mahlbecher so dicht, dass auch die Mahlung in Suspension ohne Zusatzdichtung ganz problemlos möglich ist.


Bei Mahlung mit Lösungsmitteln oder bei der Trockenmahlung von leicht ätzenden Proben empfehlen wir unsere Dichtungen aus Viton (Artikel Nr. 84.0341.15), da diese eine wesentlich höhere chemische Beständigkeit haben.

Ersatz-Dichtung Viton für alle Mahlbecher premium line 80 ml, 45 ml, 20 ml Volumen
Nr. 84.0341.15
Ersatz-Dichtung für alle Mahlbecher <i>premium line</i>

aus Viton 57,5 x 48 x 2 mm für alle Mahlbecher premium line 80 ml, 45 ml, 20 ml Volumen.


Durch eine fixierte Flachdichtung im Deckel schließen die premium line Mahlbecher so dicht, dass auch die Mahlung in Suspension ohne Zusatzdichtung ganz problemlos möglich ist. Alle Mahlbecher für die Planeten-Mikromühle PULVERISETTE 7 premium line werden standardmäßig mit einer Silikon-Dichtung ausgeliefert.


Bei Mahlung mit Lösungsmitteln oder bei der Trockenmahlung von leicht ätzenden Proben empfehlen wir unsere Dichtungen aus Viton, da diese eine wesentlich höhere chemische Beständigkeit haben.










RICHTANALYSE
Allgemeine Spezifikation
WerkstoffViton
Chemische Zusammensetzung
ElementAnteil %
Fluor - F66
Kohlenstoff - C34
Physikalische und mechanische Eigenschaften
Dichte1,84 g/cm³
Härte75 shore A


Erläuterung der Härtegrade

ENTLEERVORRICHTUNG UND AUSGLEICHSGEWICHT

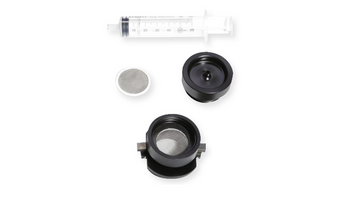

Entleervorrichtung für alle Mahlbecher premium line 80 ml, 45 ml, 20 ml Volumen
Nr. 50.9900.00
Entleervorrichtung für alle Mahlbecher <em>premium line</em> 80 ml, 45 ml, 20 ml Volumen

Die Entleervorrichtung für alle premium line Mahlbecher 80 ml, 45 ml, 20 ml Volumen und unabhängig vom Mahlbechermaterial, ermöglicht eine schnelle und einfache Trennung von Mahlkugeln und Suspension nach erfolgter Mahlung.


Die Entleervorrichtung kann sowohl für die Mahlbecher mit normalem Deckel als auch für die Begasungsdeckel eingesetzt werden.


Anleitung Entleervorrichtung

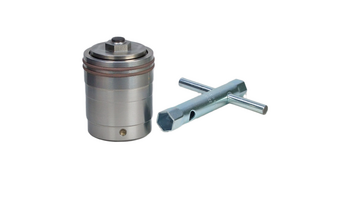

Ausgleichsgewicht für alle Mahlbecher premium line 80 ml, 45 ml, 20 ml Volumen
Nr. 50.9890.00
Ausgleichsgewicht für alle Mahlbecher <em>premium line</em> 80 ml, 45 ml, 20 ml Volumen

Erforderlich zum Gewichtsausgleich, wenn nur mit einem Mahlbecher gemahlen wird.

MAHLKUGELN

Auswahlhilfe

  • Materialdaten für Mahlbecher / Mahlkugeln

    Werkstoff Hauptbestandteil des Werkstoffs Dichte g/cm³ Abriebfestigkeit Einsatz für Mahlgut
    Achat SiO2 2,65 gut weiche bis mittelharte Proben
    Sinterkorund Al2O3 (99,7 %) 3,8 bedingt gut mittelharte, faserige Proben
    Siliziumnitrid Si3N4 3,25 extrem gut abrasive Proben, metallfreie Mahlung
    Zirkonoxid ZrO2 5,7 sehr gut faserige, abrasive Proben
    rostfreier Stahl Fe – Cr - Ni 7,8 bedingt gut mittelharte, spröde Proben
    gehärteter Stahl Fe - Cr 7,9 gut harte, spröde Proben
    Hartmetall Wolframkarbid WC 14,3 sehr gut harte, abrasive Proben
  • Empfohlene Anzahl Kugeln pro Mahlbecher

    Mahlkugeln ≥ 5 mm
    Empfohlene Anzahl Kugeln pro Becher
    Mahlbecher/
    Nutzinhalt (Mahlgut)
    20 ml
    1 – 9 ml
    45 ml
    3 – 20 ml
    80 ml
    10 - 30 ml
    Kugeln Ø
    20 mm 5
    15 mm 7 10
    10 mm 10 18 25
    5 mm 80 180 250
    Mahlkugeln ≤ 3 mm
    Empfohlene Kugeleinwaage pro Becher in Gramm
    Mahlbecher/
    Nutzinhalt (Mahlgut)
    20 ml
    1 – 9 ml
    45 ml
    3 – 20 ml
    80 ml
    10 - 30 ml
    Werkstoff
    Zirkonoxid 30 g 70 g 100 g
    rostfreier Stahl / gehärteter Stahl 40 g 90 g 150 g
    Hartmetall Wolframkarbid 80 g 200 g 300 g
  • Weitere Informationen

    Mahlkugeln mit Durchmesser 3 mm und kleiner müssen eingewogen werden. Die o. a. Tabelle gibt Ihnen die notwendige Einwaage je Mahlbecher an.

    Die Menge der Mahlkugeln kann um bis zu 15 % reduziert werden, allerdings ist dann mit erhöhtem Abrieb zu rechnen. Die angegebene Kugelfüllung pro Becher ist die Mindestmenge; je nach Materialverhalten sollte sie eventuell erhöht werden.

    Im Normalfall werden Mahlbecher und Kugeln aus gleichem Material eingesetzt. Zur Verkürzung der Mahlzeit können Mahlbecher und –kugeln mit einer höheren Dichte und damit höherer Schlagenergie eingesetzt werden.

Zum Erreichen bester Mahlergebnisse werden Mahlkugeln in den Durchmessern 0,1 - 20 mm und in 7 verschiedenen Materialien angeboten. Verunreinigungen der Proben durch unerwünschten Abrieb können so gezielt vermieden werden. Die empfohlene Anzahl Kugeln pro Mahlbecher finden Sie in der Auswahlhilfe.

WÄHLEN SIE DEN MAHLKUGEL DURCHMESSER

MAHLKUGELN 20 MM DURCHMESSER FÜR MAHLBECHER 80 ML

Achat - SiO2 - poliert
Nr. 55.0200.05
Mahlkugel aus Achat 20 mm Ø, poliert

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Achat - SiO2
Abriebfestigkeit: gut
Einsatz für: weiche bis mittelharte Proben

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffAchat – SiO2
Chemische Zusammensetzung
ElementAnteil %
Siliziumoxid – SiO299,9
Aluminium – Al2O3< 0,02
Eisenoxid – Fe2O3< 0,02
Calciumoxid – CaO< 0,02
Magnesium – MgO< 0,02
Natriumkarbonat – Na2O< 0,02
Kaliumkarbonat – K2O< 0,02
Manganoxid – MnO< 0,02
Physikalische und mechanische Eigenschaften
Dichte2,65 g/cm³
Härte6,5 – 7 Mohs


Erläuterung der Härtegrade
Sinterkorund - 99,7% Al2O3
Nr. 55.0200.06
Mahlkugel aus Sinterkorund, 20 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Sinterkorund 1 - Al2O3
Abriebfestigkeit: bedingt gut
Einsatz für: mittelharte, faserige Proben

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSinterkorund 1 – Al2O3
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Aluminiumoxid - Al2O399,651
Siliziumoxid - SiO20,257%
Calciumoxid – CaO0,081%
Sonstige0,011%
Physikalische und mechanische Eigenschaften
Dichte3,8 g/cm³
Härte15.000 N/mm² (Vickers)


Erläuterung der Härtegrade
Siliziumnitrid - Si3N4
Nr. 55.0200.31
Mahlkugel aus Siliziumnitrid, 20 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Siliziumnitrid - Si3N4
Abriebfestigkeit: extrem gut
Einsatz für: abrasive Proben, metallfreie Mahlung

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSiliziumnitrid - Si3N4
ISO/EN/DIN CodeSNCB5
Chemische Zusammensetzung
ElementAnteil %
Al2 O3 Y2 O312,5
Si3 N486,5
andere1,00
Physikalische und mechanische Eigenschaften
Dichte3,25 g/cm³
Härte91,1 HRA


Erläuterung der Härtegrade
Zirkonoxid - ZrO2
Nr. 55.0200.27
Mahlkugel aus Zirkonoxid, 20 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: sehr gut
Einsatz für: faserige, abrasive Proben

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid – ZrO2
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid – ZrO2 94,2 - 95,2
Hafniumoxid – HfO2 1 - 2
Magnesiumoxid – MgO3,5
Siliziumdioxid – SiO20,1
Aluminiumoxid – Al2O30,1
Sonstiges0,1
Physikalische und mechanische Eigenschaften
Dichte5,7 g/cm³
Härte Vickers 1200 (HVA10)


Erläuterung der Härtegrade
rostfreier Stahl - Fe - Cr
Nr. 55.0200.10
Mahlkugel aus rostfreiem Stahl, 20 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: rostfreier Stahl - 1.3541
Abriebfestigkeit: bedingt gut
Einsatz für: mittelharte, spröde Proben

RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.3541
ISO/EN/DIN CodeX47Cr14, B50
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 84
Kohlenstoff – C0,43 – 0,50
Silizium – Si≤ 1,00
Mangan – Mn≤ 1,00
Phosphor – P≤ 0,040
Schwefel – S≤ 0,015
Chrom – Cr12,5 – 14,5
Physikalische und mechanische Eigenschaften
Dichte7,7 g/cm³
HärteKugel Ø ≤ 12,7 mm 580 – 700 HV10 Kugel Ø > 12,7 – 50,8 mm 54 – 60 HRA


Erläuterung der Härtegrade
gehärteter Stahl - Fe - Cr
Nr. 55.0200.09
Mahlkugel aus gehärtetem Stahl, 20 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: gehärteter Stahl - 1.3505
Abriebfestigkeit: bedingt gut
Einsatz für: harte, spröde Proben

RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter Stahl – 1.3505 100Cr6
ISO/EN/DIN CodeEN 10278/ ISO 286-2/h9
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 96,43
Kohlenstoff – C0,93 – 1,05
Silizium – Si≤ 0,15 – 0,35
Mangan – Mn≤ 0,25 - 0,45
Phosphor – P≤ 0,025
Schwefel – S≤ 0,015
Chrom – Cr1,35 – 1,60
Molybdän – Mo≤ 0,1
Cu≤ 0,3
Sonstige O≤ 0,0015
AL≤ 0,05
Physikalische und mechanische Eigenschaften
Dichte7,9 g/cm³
Härte65 – 66 HRA


Erläuterung der Härtegrade
Hartmetall Wolframkarbid - WC
Nr. 55.0200.08
Mahlkugel aus Hartmetall Wolframkarbid, 20 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Wolframkarbid - WC - GC10
Abriebfestigkeit: sehr gut
Einsatz für: harte, abrasive Proben

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffWolframkarbid – WC – GC10
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC93,8
Kobalt – Co 6,0
andere0,2
Physikalische und mechanische Eigenschaften
Dichte14,95 g/cm³
Härte92,1 HRA


Erläuterung der Härtegrade

MAHLKUGELN 15 MM DURCHMESSER FÜR MAHLBECHER 80 ML, 45 ML

Achat - SiO2 - poliert
Nr. 55.0150.05
Mahlkugel aus Achat 15 mm Ø, poliert

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Achat - SiO2
Abriebfestigkeit: gut
Einsatz für: weiche bis mittelharte Proben

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffAchat – SiO2
Chemische Zusammensetzung
ElementAnteil %
Siliziumoxid – SiO299,9
Aluminium – Al2O3< 0,02
Eisenoxid – Fe2O3< 0,02
Calciumoxid – CaO< 0,02
Magnesium – MgO< 0,02
Natriumkarbonat – Na2O< 0,02
Kaliumkarbonat – K2O< 0,02
Manganoxid – MnO< 0,02
Physikalische und mechanische Eigenschaften
Dichte2,65 g/cm³
Härte6,5 – 7 Mohs


Erläuterung der Härtegrade
Sinterkorund - 99.7% Al2O3
Nr. 55.0150.06
Mahlkugel aus Sinterkorund, 15 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Sinterkorund 1 - Al2O3
Abriebfestigkeit: bedingt gut
Einsatz für: mittelharte, faserige Proben

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSinterkorund 1 – Al2O3
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Aluminiumoxid - Al2O399,651
Siliziumoxid - SiO20,257%
Calciumoxid – CaO0,081%
Sonstige0,011%
Physikalische und mechanische Eigenschaften
Dichte3,8 g/cm³
Härte15.000 N/mm² (Vickers)


Erläuterung der Härtegrade
Siliziumnitrid - Si3N4
Nr. 55.0150.31
Mahlkugel aus Siliziumnitrid, 15 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Siliziumnitrid - Si3N4
Abriebfestigkeit: extrem gut
Einsatz für: abrasive Proben, metallfreie Mahlung

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSiliziumnitrid - Si3N4
ISO/EN/DIN CodeSNCB5
Chemische Zusammensetzung
ElementAnteil %
Al2 O3 Y2 O312,5
Si3 N486,5
andere1,00
Physikalische und mechanische Eigenschaften
Dichte3,25 g/cm³
Härte91,1 HRA


Erläuterung der Härtegrade
Zirkonoxid - ZrO2
Nr. 55.0150.27
Mahlkugel aus Zirkonoxid, 15 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: sehr gut
Einsatz für: faserige, abrasive Proben

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid – ZrO2
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid – ZrO2 94,2 - 95,2
Hafniumoxid – HfO2 1 - 2
Magnesiumoxid – MgO3,5
Siliziumdioxid – SiO20,1
Aluminiumoxid – Al2O30,1
Sonstiges0,1
Physikalische und mechanische Eigenschaften
Dichte5,7 g/cm³
Härte Vickers 1200 (HVA10)


Erläuterung der Härtegrade
rostfreier Stahl - Fe - Cr
Nr. 55.0150.10
Mahlkugel aus rostfreiem Stahl, 15 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: rostfreier Stahl - 1.3541
Abriebfestigkeit: bedingt gut
Einsatz für: mittelharte, spröde Proben

RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.3541
ISO/EN/DIN CodeX47Cr14, B50
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 84
Kohlenstoff – C0,43 – 0,50
Silizium – Si≤ 1,00
Mangan – Mn≤ 1,00
Phosphor – P≤ 0,040
Schwefel – S≤ 0,015
Chrom – Cr12,5 – 14,5
Physikalische und mechanische Eigenschaften
Dichte7,7 g/cm³
HärteKugel Ø ≤ 12,7 mm 580 – 700 HV10 Kugel Ø > 12,7 – 50,8 mm 54 – 60 HRA


Erläuterung der Härtegrade
gehärteter Stahl - Fe - Cr
Nr. 55.0150.09
Mahlkugel aus gehärtetem Stahl, 15 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: gehärteter Stahl - 1.3505
Abriebfestigkeit: bedingt gut
Einsatz für: harte, spröde Proben

RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter Stahl – 1.3505 100Cr6
ISO/EN/DIN CodeEN 10278/ ISO 286-2/h9
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 96,43
Kohlenstoff – C0,93 – 1,05
Silizium – Si≤ 0,15 – 0,35
Mangan – Mn≤ 0,25 - 0,45
Phosphor – P≤ 0,025
Schwefel – S≤ 0,015
Chrom – Cr1,35 – 1,60
Molybdän – Mo≤ 0,1
Cu≤ 0,3
Sonstige O≤ 0,0015
AL≤ 0,05
Physikalische und mechanische Eigenschaften
Dichte7,9 g/cm³
Härte65 – 66 HRA


Erläuterung der Härtegrade
Hartmetall Wolframkarbid - WC
Nr. 55.0150.08
Mahlkugel aus Hartmetall Wolframkarbid, 15 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Wolframkarbid - WC - GC10
Abriebfestigkeit: sehr gut
Einsatz für: harte, abrasive Proben

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffWolframkarbid – WC – GC10
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC93,8
Kobalt – Co 6,0
andere0,2
Physikalische und mechanische Eigenschaften
Dichte14,95 g/cm³
Härte92,1 HRA


Erläuterung der Härtegrade

MAHLKUGELN 10 MM DURCHMESSER FÜR MAHLBECHER 80 ML, 45 ML, 20 ML

Achat - SiO2 - poliert
Nr. 55.0100.05
Mahlkugel aus Achat 10 mm Ø, poliert

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Achat - SiO2
Abriebfestigkeit: gut
Einsatz für: weiche bis mittelharte Proben





Mahlkugeln 10 mm Ø aus Achat werden auch als Siebhilfe für die Trockensiebung von Material mit hohem Feinanteil empfohlen.
Empfohlene Menge pro Sieb: 10 Stück.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffAchat – SiO2
Chemische Zusammensetzung
ElementAnteil %
Siliziumoxid – SiO299,9
Aluminium – Al2O3< 0,02
Eisenoxid – Fe2O3< 0,02
Calciumoxid – CaO< 0,02
Magnesium – MgO< 0,02
Natriumkarbonat – Na2O< 0,02
Kaliumkarbonat – K2O< 0,02
Manganoxid – MnO< 0,02
Physikalische und mechanische Eigenschaften
Dichte2,65 g/cm³
Härte6,5 – 7 Mohs


Erläuterung der Härtegrade
Sinterkorund - 99.7% Al2O3
Nr. 55.0100.06
Mahlkugel aus Sinterkorund, 10 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Sinterkorund 1 - Al2O3
Abriebfestigkeit: bedingt gut
Einsatz für: mittelharte, faserige Proben

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSinterkorund 1 – Al2O3
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Aluminiumoxid - Al2O399,651
Siliziumoxid - SiO20,257%
Calciumoxid – CaO0,081%
Sonstige0,011%
Physikalische und mechanische Eigenschaften
Dichte3,8 g/cm³
Härte15.000 N/mm² (Vickers)


Erläuterung der Härtegrade
Siliziumnitrid - Si3N4
Nr. 55.0100.31
Mahlkugel aus Siliziumnitrid, 10 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Siliziumnitrid - Si3N4
Abriebfestigkeit: extrem gut
Einsatz für: abrasive Proben, metallfreie Mahlung

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSiliziumnitrid - Si3N4
ISO/EN/DIN CodeSNCB5
Chemische Zusammensetzung
ElementAnteil %
Al2 O3 Y2 O312,5
Si3 N486,5
andere1,00
Physikalische und mechanische Eigenschaften
Dichte3,25 g/cm³
Härte91,1 HRA


Erläuterung der Härtegrade
Zirkonoxid - ZrO2
Nr. 55.0100.27
Mahlkugel aus Zirkonoxid, 10 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: sehr gut
Einsatz für: faserige, abrasive Proben

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid – ZrO2
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid – ZrO2 94,2 - 95,2
Hafniumoxid – HfO2 1 - 2
Magnesiumoxid – MgO3,5
Siliziumdioxid – SiO20,1
Aluminiumoxid – Al2O30,1
Sonstiges0,1
Physikalische und mechanische Eigenschaften
Dichte5,7 g/cm³
Härte Vickers 1200 (HVA10)


Erläuterung der Härtegrade
rostfreier Stahl - Fe - Cr
Nr. 55.0100.10
Mahlkugel aus rostfreiem Stahl, 10 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: rostfreier Stahl - 1.3541
Abriebfestigkeit: bedingt gut
Einsatz für: mittelharte, spröde Proben

RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.3541
ISO/EN/DIN CodeX47Cr14, B50
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 84
Kohlenstoff – C0,43 – 0,50
Silizium – Si≤ 1,00
Mangan – Mn≤ 1,00
Phosphor – P≤ 0,040
Schwefel – S≤ 0,015
Chrom – Cr12,5 – 14,5
Physikalische und mechanische Eigenschaften
Dichte7,7 g/cm³
HärteKugel Ø ≤ 12,7 mm 580 – 700 HV10 Kugel Ø > 12,7 – 50,8 mm 54 – 60 HRA


Erläuterung der Härtegrade
gehärteter Stahl - Fe - Cr
Nr. 55.0100.09
Mahlkugel aus gehärtetem Stahl, 10 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: gehärteter Stahl - 1.3505
Abriebfestigkeit: bedingt gut
Einsatz für: harte, spröde Proben

RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter Stahl – 1.3505 100Cr6
ISO/EN/DIN CodeEN 10278/ ISO 286-2/h9
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 96,43
Kohlenstoff – C0,93 – 1,05
Silizium – Si≤ 0,15 – 0,35
Mangan – Mn≤ 0,25 - 0,45
Phosphor – P≤ 0,025
Schwefel – S≤ 0,015
Chrom – Cr1,35 – 1,60
Molybdän – Mo≤ 0,1
Cu≤ 0,3
Sonstige O≤ 0,0015
AL≤ 0,05
Physikalische und mechanische Eigenschaften
Dichte7,9 g/cm³
Härte65 – 66 HRA


Erläuterung der Härtegrade
Hartmetall Wolframkarbid - WC
Nr. 55.0100.08
Mahlkugel aus Hartmetall Wolframkarbid, 10 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Wolframkarbid - WC - GC10
Abriebfestigkeit: sehr gut
Einsatz für: harte, abrasive Proben

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffWolframkarbid – WC – GC10
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC93,8
Kobalt – Co 6,0
andere0,2
Physikalische und mechanische Eigenschaften
Dichte14,95 g/cm³
Härte92,1 HRA


Erläuterung der Härtegrade

MAHLKUGELN 5 MM DURCHMESSER FÜR MAHLBECHER 80 ML, 45 ML, 20 ML

Achat - SiO2 - poliert
Nr. 55.0050.05
Mahlkugel aus Achat 5 mm Ø, poliert

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Achat - SiO2
Abriebfestigkeit: gut
Einsatz für: weiche bis mittelharte Proben





100 Mahlkugeln Achat mit 5 mm Ø wiegen ca. 17 g. Mit Hilfe der Gewichtsangabe kann die hohe Kugelanzahl pro Mahlbecher durch Wiegen ermittelt werden.





Mahlkugeln 5 mm Ø aus Achat werden auch als Siebhilfe für die Trockensiebung von Material mit hohem Feinanteil empfohlen.
Empfohlene Menge pro Sieb: 15 Stück.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffAchat – SiO2
Chemische Zusammensetzung
ElementAnteil %
Siliziumoxid – SiO299,9
Aluminium – Al2O3< 0,02
Eisenoxid – Fe2O3< 0,02
Calciumoxid – CaO< 0,02
Magnesium – MgO< 0,02
Natriumkarbonat – Na2O< 0,02
Kaliumkarbonat – K2O< 0,02
Manganoxid – MnO< 0,02
Physikalische und mechanische Eigenschaften
Dichte2,65 g/cm³
Härte6,5 – 7 Mohs


Erläuterung der Härtegrade
Zirkonoxid - ZrO2
Nr. 55.0050.27
Mahlkugel aus Zirkonoxid  5 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: extrem gut
Einsatz für: faserige, abrasive Proben





100 Mahlkugeln Zirkonoxid mit 5 mm Ø wiegen ca. 38 g. Mit Hilfe der Gewichtsangabe kann die hohe Kugelanzahl pro Mahlbecher durch Wiegen ermittelt werden.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid ZrO2
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid - ZrO295%
Yttriumoxid -Y2O35%
Physikalische und mechanische Eigenschaften
Dichte6,0 g/cm³
Härte Vickers1300 (HV10)


Erläuterung der Härtegrade
rostfreier Stahl - Fe - Cr
Nr. 55.0050.10
Mahlkugel aus rostfreiem Stahl, 5 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: rostfreier Stahl - 1.3541
Abriebfestigkeit: bedingt gut
Einsatz für: mittelharte, spröde Proben





100 Mahlkugeln aus rostfreiem Stahl mit 5 mm Ø wiegen ca. 51 g. Mit Hilfe der Gewichtsangabe kann die hohe Kugelanzahl pro Mahlbecher durch Wiegen ermittelt werden.

RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.3541
ISO/EN/DIN CodeX47Cr14, B50
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 84
Kohlenstoff – C0,43 – 0,50
Silizium – Si≤ 1,00
Mangan – Mn≤ 1,00
Phosphor – P≤ 0,040
Schwefel – S≤ 0,015
Chrom – Cr12,5 – 14,5
Physikalische und mechanische Eigenschaften
Dichte7,7 g/cm³
HärteKugel Ø ≤ 12,7 mm 580 – 700 HV10 Kugel Ø > 12,7 – 50,8 mm 54 – 60 HRA


Erläuterung der Härtegrade
gehärteter Stahl - Fe - Cr
Nr. 55.0050.09
Mahlkugel aus gehärtetem Stahl, 5 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: gehärteter Stahl - 1.3505
Abriebfestigkeit: bedingt gut
Einsatz für: harte, spröde Proben





100 Mahlkugeln aus gehärtetem Stahl mit 5 mm Ø wiegen ca. 52 g. Mit Hilfe der Gewichtsangabe kann die hohe Kugelanzahl pro Mahlbecher durch Wiegen ermittelt werden.

RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter Stahl – 1.3505 100Cr6
ISO/EN/DIN CodeEN 10278/ ISO 286-2/h9
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 96,43
Kohlenstoff – C0,93 – 1,05
Silizium – Si≤ 0,15 – 0,35
Mangan – Mn≤ 0,25 - 0,45
Phosphor – P≤ 0,025
Schwefel – S≤ 0,015
Chrom – Cr1,35 – 1,60
Molybdän – Mo≤ 0,1
Cu≤ 0,3
Sonstige O≤ 0,0015
AL≤ 0,05
Physikalische und mechanische Eigenschaften
Dichte7,9 g/cm³
Härte65 – 66 HRA


Erläuterung der Härtegrade
Hartmetall Wolframkarbid - WC
Nr. 55.0050.08
Mahlkugel aus Hartmetall Wolframkarbid, 5 mm Ø

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Wolframkarbid - WC - GC10
Abriebfestigkeit: sehr gut
Einsatz für: harte, abrasive Proben





100 Mahlkugeln Hartmetall Wolframkarbid mit 5 mm Ø wiegen ca. 97 g. Mit Hilfe der Gewichtsangabe kann die hohe Kugelanzahl pro Mahlbecher durch Wiegen ermittelt werden.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffWolframkarbid – WC – GC10
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC93,8
Kobalt – Co 6,0
andere0,2
Physikalische und mechanische Eigenschaften
Dichte14,95 g/cm³
Härte92,1 HRA


Erläuterung der Härtegrade

MAHLKUGELN ≤ 3 MM DURCHMESSER FÜR MAHLBECHER 80 ML, 45 ML, 20 ML

3 mm Ø Zirkonoxid - ZrO2
Nr. 55.0030.27
Mahlkugel aus Zirkonoxid 3 mm Ø (100 g Packung)

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: sehr gut
Einsatz für: faserige, abrasive Proben





Mahlkugeln aus Zirkonoxid mit einem 3 mm Ø sind in 100 g Einheiten verpackt und müssen eingewogen werden. In der Auswahlhilfe finden Sie die notwendige Einwaage je Mahlbecher.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid ZrO2
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid - ZrO295%
Yttriumoxid -Y2O35%
Physikalische und mechanische Eigenschaften
Dichte6,0 g/cm³
Härte Vickers1300 (HV10)


Erläuterung der Härtegrade
2 mm Ø Zirkonoxid - ZrO2
Nr. 55.0020.27
Mahlkugel aus Zirkonoxid 2 mm Ø (100 g Packung)

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: Sehr gut
Einsatz für: faserige, abrasive Proben





Mahlkugeln aus Zirkonoxid mit einem 2 mm Ø sind in 100 g Einheiten verpackt und müssen eingewogen werden. In der Auswahlhilfe finden Sie die notwendige Einwaage je Mahlbecher.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid ZrO2
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid - ZrO295%
Yttriumoxid -Y2O35%
Physikalische und mechanische Eigenschaften
Dichte6,0 g/cm³
Härte Vickers1300 (HV10)


Erläuterung der Härtegrade
Empfohlene Anzahl Kugeln pro Mahlbecher
Mahlbecher500 ml250 ml80 ml45 ml20 ml12 ml
Nutzinhalt (Mahlgut)80 – 225 ml30 – 125 ml10 – 30 ml3 – 20 ml1 – 9 ml0,5 – 5 ml
Werkstoff - Zirkonoxid800 g400 g100 g70 g30 g20 g


Mahlkugeln mit Durchmesser 3 mm und kleiner müssen eingewogen werden. Die o.a. Tabelle gibt Ihnen die notwendige Einwaage je Mahlbecher an.
1 mm Ø Zirkonoxid - ZrO2
Nr. 55.0010.27
Mahlkugel aus Zirkonoxid 1 mm Ø (100 g Packung)

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: Sehr gut
Einsatz für: faserige, abrasive Proben





Mahlkugeln aus Zirkonoxid mit einem 1 mm Ø sind in 100 g Einheiten verpackt und müssen eingewogen werden. In der Auswahlhilfe finden Sie die notwendige Einwaage je Mahlbecher.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid ZrO2
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid - ZrO295%
Yttriumoxid -Y2O35%
Physikalische und mechanische Eigenschaften
Dichte6,0 g/cm³
Härte Vickers1300 (HV10)


Erläuterung der Härtegrade
0,5 mm Ø Zirkonoxid - ZrO2
Nr. 55.0005.27
Mahlkugel aus Zirkonoxid 0,5 mm Ø (100 g Packung)

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: Sehr gut
Einsatz für: faserige, abrasive Proben





Mahlkugeln aus Zirkonoxid mit einem 0,5 mm Ø sind in 100 g Einheiten verpackt und müssen eingewogen werden. In der Auswahlhilfe finden Sie die notwendige Einwaage je Mahlbecher.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid ZrO2
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid - ZrO295%
Yttriumoxid -Y2O35%
Physikalische und mechanische Eigenschaften
Dichte6,0 g/cm³
Härte Vickers1300 (HV10)


Erläuterung der Härtegrade
0,1 mm Ø Zirkonoxid ZrO2
Nr. 55.0001.27
Mahlkugel aus Zirkonoxid 0,1 mm Ø (100 g Packung)

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Zirkonoxid - ZrO2
Abriebfestigkeit: Sehr gut
Einsatz für: faserige, abrasive Proben





Mahlkugeln aus Zirkonoxid mit einem 0,1 mm Ø sind in 100 g Einheiten verpackt und müssen eingewogen werden. In der Auswahlhilfe finden Sie die notwendige Einwaage je Mahlbecher.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid ZrO2
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid - ZrO295%
Yttriumoxid -Y2O35%
Physikalische und mechanische Eigenschaften
Dichte6,0 g/cm³
Härte Vickers1300 (HV10)


Erläuterung der Härtegrade
3 mm Ø rostfreier Stahl - Fe - Cr - Ni
Nr. 55.0030.10
Mahlkugel aus rostfreiem Stahl, 3 mm Ø (100 g Packung)

Allgemeine Werkstoff-Spezifikation:
Werkstoff: rostfreier Stahl - 1.3541
Abriebfestigkeit: bedingt gut
Einsatz für: mittelharte, spröde Proben





Mahlkugeln aus rostfreiem Stahl mit einem 3 mm Ø sind in 100 g Einheiten verpackt und müssen eingewogen werden. In der Auswahlhilfe finden Sie die notwendige Einwaage je Mahlbecher.

RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.3541
ISO/EN/DIN CodeX47Cr14, B50
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 84
Kohlenstoff – C0,43 – 0,50
Silizium – Si≤ 1,00
Mangan – Mn≤ 1,00
Phosphor – P≤ 0,040
Schwefel – S≤ 0,015
Chrom – Cr12,5 – 14,5
Physikalische und mechanische Eigenschaften
Dichte7,7 g/cm³
HärteKugel Ø ≤ 12,7 mm 580 – 700 HV10 Kugel Ø > 12,7 – 50,8 mm 54 – 60 HRA


Erläuterung der Härtegrade
1 mm Ø rostfreier Stahl - Fe - Cr - Ni
Nr. 55.0010.10
Mahlkugel aus rostfreiem Stahl, 1 mm Ø (100 g Packung)

Allgemeine Werkstoff-Spezifikation:
Werkstoff: rostfreier Stahl - 1.3541
Abriebfestigkeit: bedingt gut
Einsatz für: mittelharte, spröde Proben





Mahlkugeln aus rostfreiem Stahl mit einem 1 mm Ø sind in 100 g Einheiten verpackt und müssen eingewogen werden. In der Auswahlhilfe finden Sie die notwendige Einwaage je Mahlbecher.

RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.3541
ISO/EN/DIN CodeX47Cr14, B50
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 84
Kohlenstoff – C0,43 – 0,50
Silizium – Si≤ 1,00
Mangan – Mn≤ 1,00
Phosphor – P≤ 0,040
Schwefel – S≤ 0,015
Chrom – Cr12,5 – 14,5
Physikalische und mechanische Eigenschaften
Dichte7,7 g/cm³
HärteKugel Ø ≤ 12,7 mm 580 – 700 HV10 Kugel Ø > 12,7 – 50,8 mm 54 – 60 HRA


Erläuterung der Härtegrade
3 mm Ø gehärteter Stahl - Fe - Cr
Nr. 55.0030.09
Mahlkugel aus gehärtetem Stahl 3 mm Ø (100 g Packung)

Allgemeine Werkstoff-Spezifikation:
Werkstoff: gehärteter Stahl - 1.3505
Abriebfestigkeit: bedingt gut
Einsatz für: harte, spröde Proben





Mahlkugeln aus gehärtetem Stahl mit einem 3 mm Ø sind in 100 g Einheiten verpackt und müssen eingewogen werden. In der Auswahlhilfe finden Sie die notwendige Einwaage je Mahlbecher.

RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter Stahl – 1.3505 100Cr6
ISO/EN/DIN CodeEN 10278/ ISO 286-2/h9
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 96,43
Kohlenstoff – C0,93 – 1,05
Silizium – Si≤ 0,15 – 0,35
Mangan – Mn≤ 0,25 - 0,45
Phosphor – P≤ 0,025
Schwefel – S≤ 0,015
Chrom – Cr1,35 – 1,60
Molybdän – Mo≤ 0,1
Cu≤ 0,3
Sonstige O≤ 0,0015
AL≤ 0,05
Physikalische und mechanische Eigenschaften
Dichte7,9 g/cm³
Härte65 – 66 HRA


Erläuterung der Härtegrade
1 mm Ø gehärteter Stahl - Fe - Cr
Nr. 55.0010.09
Mahlkugel aus gehärtetem Stahl 1 mm Ø (100 g Packung)

Allgemeine Werkstoff-Spezifikation:
Werkstoff: gehärteter Stahl - 1.3505
Abriebfestigkeit: bedingt gut
Einsatz für: harte, spröde Proben





Mahlkugeln aus gehärtetem Stahl mit einem 1 mm Ø sind in 100 g Einheiten verpackt und müssen eingewogen werden. In der Auswahlhilfe finden Sie die notwendige Einwaage je Mahlbecher.

RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter Stahl – 1.3505 100Cr6
ISO/EN/DIN CodeEN 10278/ ISO 286-2/h9
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 96,43
Kohlenstoff – C0,93 – 1,05
Silizium – Si≤ 0,15 – 0,35
Mangan – Mn≤ 0,25 - 0,45
Phosphor – P≤ 0,025
Schwefel – S≤ 0,015
Chrom – Cr1,35 – 1,60
Molybdän – Mo≤ 0,1
Cu≤ 0,3
Sonstige O≤ 0,0015
AL≤ 0,05
Physikalische und mechanische Eigenschaften
Dichte7,9 g/cm³
Härte65 – 66 HRA


Erläuterung der Härtegrade
3 mm Ø Hartmetall Wolframkarbid - WC
Nr. 55.0030.08
Mahlkugel aus Hartmetall Wolframkarbid 3 mm Ø (100 g Packung)

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Wolframkarbid - WC - CE20
Abriebfestigkeit: Sehr gut
Einsatz für: Harte, abrasive Proben





Mahlkugeln aus Hartmetall Wolframkarbid mit einem 3 mm Ø sind in 100 g Einheiten verpackt und müssen eingewogen werden. In der Auswahlhilfe finden Sie die notwendige Einwaage je Mahlbecher.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffWolframkarbid – CE20 - WC
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC92,94
Kobalt – Co7,00
andere0,06
Physikalische und mechanische Eigenschaften
Dichte14,9 g/cm³
Härte91,5


Erläuterung der Härtegrade
1,6 mm Ø Hartmetall Wolframkarbid - WC
Nr. 55.0016.08
Mahlkugel aus Hartmetall Wolframkarbid 1,6 mm Ø (100 g Packung)

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Wolframkarbid - WC - HC20
Abriebfestigkeit: sehr gut
Einsatz für: harte, abrasive Proben





Mahlkugeln aus Hartmetall Wolframkarbid mit einem 1,6 mm Ø sind in 100 g Einheiten verpackt und müssen eingewogen werden. In der Auswahlhilfe finden Sie die notwendige Einwaage je Mahlbecher.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffWolframkarbid – HC20 – WC
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC93,8
Kobalt – Co 6,0
andere0,2
Physikalische und mechanische Eigenschaften
Dichte14,95 g/cm³
Härte 92,17 HRA


Erläuterung der Härtegrade
0,6 mm Ø Hartmetall Wolframkarbid - WC
Nr. 55.0006.08
Mahlkugel aus Hartmetall Wolframkarbid 0,6 mm Ø (100 g Packung)

Allgemeine Werkstoff-Spezifikation:
Werkstoff: Wolframkarbid - WC -  CE20
Abriebfestigkeit: Sehr gut
Einsatz für: Harte, abrasive Proben





Mahlkugeln aus Hartmetall Wolframkarbid mit einem 0,6 mm Ø sind in 100 g Einheiten verpackt und müssen eingewogen werden. In der Auswahlhilfe finden Sie die notwendige Einwaage je Mahlbecher.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffWolframkarbid – CE20 - WC
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC92,94
Kobalt – Co7,00
andere0,06
Physikalische und mechanische Eigenschaften
Dichte14,9 g/cm³
Härte91,5


Erläuterung der Härtegrade

SPEZIELLES ZUBEHÖR

Die Software MillControl ermöglicht die automatische Steuerung der Planeten-Mikromühle PULVERISETTE 7 premium line und die Validierung der Mahlung. Die Soll-/Ist-Drehzahl und die aufgenommene Leistung werden kontrolliert und dokumentiert. Mit dem Einsatz zweier EASY GTM-Mahlbecher mit Spezialdeckel und Sender verwandeln Sie Ihre PULVERISETTE 7 premium line in ein analytisches Mess-System zur Darstellung der Druck- und Temperaturwerte während der Mahlung.
Zum schnellen und sicheren Mahlen unter Schutzgas und zum mechanischen Aktivieren und Legieren werden premium line-Begasungsdeckel empfohlen.
Ein IQ/OQ Zertifikat ist auch erhältlich.

WÄHLEN SIE DAS SPEZIELLE ZUBEHÖR

SOFTWARE MILLCONTROL

Software MillControl für Windows
Nr. 83.5605.00
Software MillControl für Windows zur automatischen Steuerung der Mühle und Validierung der Mahlung

Die Software MillControl zur automatischen Steuerung der Mühle und Validierung der Mahlung der Planetenmühlen premium line bietet folgende Vorteile:


Kontrolle und grafische Darstellung: der Soll/Ist-Drehzahl und der aufgenommenen Leistung.


Definition von Mahlungen: Weiterhin können Sie als Benutzer mit Hilfe von SOP’s Mahlvorgänge mit unterschiedlichen Parametern definieren (z.B. 2 x 2 min bei 900 U/min mit Pausen von 6 min, danach 3 x 1 min bei 1200 U/min mit 8 min Pause und zum Abschluss 2 x 3 min bei 600 U/min).


SOP’s: Die SOP’s lassen sich abspeichern und jederzeit wieder aufrufen, was eine standardisierte Durchführung von Mahlungen für immer wiederkehrende Mahlaufgaben unter identischen Bedingungen erlaubt. Die Auswertung der Mahlungen sowie die grafische Darstellung der Resultate lassen sich so definieren, dass auch hier standardisierte Reports mit den jeweils interessanten Kenngrößen erzeugt werden können.


Archiv-Funktion: MillControl beinhaltet außerdem eine Archiv-Funktion, mit deren Hilfe Sie jederzeit auf frühere Mahlungen zugreifen und diese z.B. mit neueren Mahlungen vergleichen können, was besonders für die pharmazeutische Industrie von Interesse ist.


Einfache Installation: Die Software wird auf einem USB-Stick ausgeliefert, kann problemlos installiert werden und ist für Windows 7, XP und Vista geeignet.

EASY GTM - GASDRUCK- UND TEMPERATUR-MESS-SYSTEM ZUR KONTROLLE DES MAHLPROZESSES

Empfangseinheit - Einsteckplatine und Software MillControl
Nr. 81.0013.00
Empfangseinheit - Einsteckplatine und Software MillControl

Verwandeln Sie Ihre Planetenmühle PULVERISETTE 6 premium line und Planeten-Mikromühle PULVERISETTE 7 premium line durch den Einsatz des EASY GTM-Systems (Gasdruck- und Temperatur-Mess-System) mit Spezialdeckel und Sender sowie einer Empfangs-Platine und der mitgelieferten Software Mill-Control in ein analytisches Mess-System.
Der Vorteil: einfache und sichere Überwachung und Auswertung von thermischen Effekten, physikalischen und chemischen Reaktionen oder Druckanstieg und -abfall durch kontinuierliche Messung von Gasdruck und Temperatur direkt im Mahlbecher. Die Mühle wird automatisch so gesteuert, dass die eingestellten Parameter nicht überschritten werden.
Besonders praktisch: Die Empfangseinheit wird einfach eingesteckt und nur einmal eingestellt, die Software MillControl via USB-Stick einmal installiert – egal, wie viele EASY GTM-Becher Sie verwenden. EASY GTM-Becher gibt es in verschiedenen Materialien und Bechervolumen.

Mahlbecher 80 ml aus Achat - SiO2 - mit Spezialdeckel und Sender
Nr. 50.9040.00
Mahlbecher 80 ml aus Achat mit Spezialdeckel und Sender

zum Einsatz des EASY GTM-Systems - zur Steuerung des Mahlprozesses und kontinuierlichen Messung von Gasdruck und Temperatur


Verwandeln Sie Ihre Planeten-Mikromühle PULVERISETTE 7 premium line durch den Einsatz des EASY GTM-Systems (Gasdruck- und Temperatur-Mess-System) mit Spezialdeckel und Sender sowie einer Empfangs-Platine und der mitgelieferten Software Mill-Control in ein analytisches Mess-System. Der Vorteil: einfache und sichere Überwachung und Auswertung von thermischen Effekten, physikalischen und chemischen Reaktionen oder Druckanstieg und -abfall durch kontinuierliche Messung von Gasdruck und Temperatur direkt im Mahlbecher. Die Mühle wird automatisch so gesteuert, dass die eingestellten Parameter nicht überschritten werden.


EASY GTM-Becher gibt es auch in Sinterkorund, Siliziumnitrid, Zirkonoxid, rostfreiem Stahl, gehärtetem Stahl und Hartmetall Wolframkarbid mit einem Bechervolumen von 80 ml. EASY-GTM ist auch für weitere Mahlbecher-Volumen auf Anfrage erhältlich.


Die Empfangseinheit muss nur einmal bestellt werden.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffAchat – SiO2
Chemische Zusammensetzung
ElementAnteil %
Siliziumoxid – SiO299,9
Aluminium – Al2O3< 0,02
Eisenoxid – Fe2O3< 0,02
Calciumoxid – CaO< 0,02
Magnesium – MgO< 0,02
Natriumkarbonat – Na2O< 0,02
Kaliumkarbonat – K2O< 0,02
Manganoxid – MnO< 0,02
Physikalische und mechanische Eigenschaften
Dichte2,65 g/cm³
Härte6,5 – 7 Mohs


Erläuterung der Härtegrade
Mahlbecher 80 ml aus Sinterkorund - 99.7% Al2O3 - mit Spezialdeckel und Sender
Nr. 50.9080.00
Mahlbecher 80 ml aus Sinterkorund mit Spezialdeckel und Sender

zum Einsatz des EASY GTM-Systems - zur Steuerung des Mahlprozesses und kontinuierlichen Messung von Gasdruck und Temperatur


Verwandeln Sie Ihre Planeten-Mikromühle PULVERISETTE 7 premium line durch den Einsatz des EASY GTM-Systems (Gasdruck- und Temperatur-Mess-System) mit Spezialdeckel und Sender sowie einer Empfangs-Platine und der mitgelieferten Software Mill-Control in ein analytisches Mess-System. Der Vorteil: einfache und sichere Überwachung und Auswertung von thermischen Effekten, physikalischen und chemischen Reaktionen oder Druckanstieg und -abfall durch kontinuierliche Messung von Gasdruck und Temperatur direkt im Mahlbecher. Die Mühle wird automatisch so gesteuert, dass die eingestellten Parameter nicht überschritten werden.


EASY GTM-Becher gibt es auch in Achat, Siliziumnitrid, Zirkonoxid, rostfreiem Stahl, gehärtetem Stahl und Hartmetall Wolframkarbid mit einem Bechervolumen von 80 ml. EASY-GTM ist auch für weitere Mahlbecher-Volumen auf Anfrage erhältlich.


Empfangseinheit mit Software MillControl muss nur einmal bestellt werden.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSinterkorund 1 – Al2O3
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Aluminiumoxid - Al2O399,651
Siliziumoxid - SiO20,257%
Calciumoxid – CaO0,081%
Sonstige0,011%
Physikalische und mechanische Eigenschaften
Dichte3,8 g/cm³
Härte15.000 N/mm² (Vickers)


Erläuterung der Härtegrade
Mahlbecher 80 ml aus Siliziumnitrid - Si3N4- mit Spezialdeckel und Sender
Nr. 50.9090.00
Mahlbecher 80 ml aus Siliziumnitrid mit Spezialdeckel und Sender

zum Einsatz des EASY GTM-Systems - zur Steuerung des Mahlprozesses und kontinuierlichen Messung von Gasdruck und Temperatur


Verwandeln Sie Ihre Planeten-Mikromühle PULVERISETTE 7 premium line durch den Einsatz des EASY GTM-Systems (Gasdruck- und Temperatur-Mess-System) mit Spezialdeckel und Sender sowie einer Empfangs-Platine und der mitgelieferten Software Mill-Control in ein analytisches Mess-System. Der Vorteil: einfache und sichere Überwachung und Auswertung von thermischen Effekten, physikalischen und chemischen Reaktionen oder Druckanstieg und -abfall durch kontinuierliche Messung von Gasdruck und Temperatur direkt im Mahlbecher. Die Mühle wird automatisch so gesteuert, dass die eingestellten Parameter nicht überschritten werden.


EASY GTM-Becher gibt es auch in Achat, Sinterkorund, Zirkonoxid, rostfreiem Stahl, gehärtetem Stahl und Hartmetall Wolframkarbid mit einem Bechervolumen von 80 ml. EASY-GTM ist auch für weitere Mahlbecher-Volumen auf Anfrage erhältlich.


Empfangseinheit mit Software MillControl muss nur einmal bestellt werden.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSiliziumnitrid - Si3N4
ISO/EN/DIN CodeSNCB5
Chemische Zusammensetzung
ElementAnteil %
Al2 O3 Y2 O312,5
Si3 N486,5
andere1,00
Physikalische und mechanische Eigenschaften
Dichte3,25 g/cm³
Härte91,1 HRA


Erläuterung der Härtegrade
Mahlbecher 80 ml aus Zirkonoxid - ZrO2- mit Spezialdeckel und Sender
Nr. 50.9070.00
Mahlbecher 80 ml aus Zirkonoxid mit Spezialdeckel und Sender

zum Einsatz des EASY GTM-Systems - zur Steuerung des Mahlprozesses und kontinuierlichen Messung von Gasdruck und Temperatur


Verwandeln Sie Ihre Planeten-Mikromühle PULVERISETTE 7 premium line durch den Einsatz des EASY GTM-Systems (Gasdruck- und Temperatur-Mess-System) mit Spezialdeckel und Sender sowie einer Empfangs-Platine und der mitgelieferten Software Mill-Control in ein analytisches Mess-System. Der Vorteil: einfache und sichere Überwachung und Auswertung von thermischen Effekten, physikalischen und chemischen Reaktionen oder Druckanstieg und -abfall durch kontinuierliche Messung von Gasdruck und Temperatur direkt im Mahlbecher. Die Mühle wird automatisch so gesteuert, dass die eingestellten Parameter nicht überschritten werden.


EASY GTM-Becher gibt es auch in Achat, Sinterkorund, Siliziumnitrid, rostfreiem Stahl, gehärtetem Stahl und Hartmetall Wolframkarbid mit einem Bechervolumen von 80 ml. EASY-GTM ist auch für weitere Mahlbecher-Volumen auf Anfrage erhältlich.


Empfangseinheit mit Software MillControl muss nur einmal bestellt werden.







RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid – ZrO2
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid – ZrO2 94,2 - 95,2
Hafniumoxid – HfO2 1 - 2
Magnesiumoxid – MgO3,5
Siliziumdioxid – SiO20,1
Aluminiumoxid – Al2O30,1
Sonstiges0,1
Physikalische und mechanische Eigenschaften
Dichte5,7 g/cm³
Härte Vickers 1200 (HVA10)


Erläuterung der Härtegrade
Mahlbecher 80 ml aus rostfreiem Stahl - Fe - Cr - mit Spezialdeckel und Sender
Nr. 50.9020.00
Mahlbecher 80 ml aus rostfreiem Stahl mit Spezialdeckel und Sender

zum Einsatz des EASY GTM-Systems - zur Steuerung des Mahlprozesses und kontinuierlichen Messung von Gasdruck und Temperatur


Verwandeln Sie Ihre Planeten-Mikromühle PULVERISETTE 7 premium line durch den Einsatz des EASY GTM-Systems (Gasdruck- und Temperatur-Mess-System) mit Spezialdeckel und Sender sowie einer Empfangs-Platine und der mitgelieferten Software Mill-Control in ein analytisches Mess-System. Der Vorteil: einfache und sichere Überwachung und Auswertung von thermischen Effekten, physikalischen und chemischen Reaktionen oder Druckanstieg und -abfall durch kontinuierliche Messung von Gasdruck und Temperatur direkt im Mahlbecher. Die Mühle wird automatisch so gesteuert, dass die eingestellten Parameter nicht überschritten werden.


EASY GTM-Becher gibt es auch in Achat, Sinterkorund, Siliziumnitrid, Zirkonoxid, gehärtetem Stahl und Hartmetall Wolframkarbid mit einem Bechervolumen von 80 ml. EASY-GTM ist auch für weitere Mahlbecher-Volumen auf Anfrage erhältlich.


Empfangseinheit mit Software MillControl muss nur einmal bestellt werden.

RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.4404/ 316L
ISO/EN/DIN CodeSymbol X2CrNiMo17-12-2
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 62,8
Kohlenstoff – C0,03
Silizium – Si1
Mangan – Mn2
Phosphor – P0,045
Schwefel – S0,015
Chrom – Cr18,5
Molybdän – Mo2,50
Nickel – Ni13,00
N0,110
Physikalische und mechanische Eigenschaften
Dichte7,8 g/cm³
Härte95 HRB

Erläuterung der Härtegrade
Mahlbecher 80 ml aus gehärtetem Stahl - Fe - Cr - mit Spezialdeckel und Sender
Nr. 50.9050.00
Mahlbecher 80 ml aus gehärtetem Stahl mit Spezialdeckel und Sender

zum Einsatz des EASY GTM-Systems - zur Steuerung des Mahlprozesses und kontinuierlichen Messung von Gasdruck und Temperatur


Verwandeln Sie Ihre Planeten-Mikromühle PULVERISETTE 7 premium line durch den Einsatz des EASY GTM-Systems (Gasdruck- und Temperatur-Mess-System) mit Spezialdeckel und Sender sowie einer Empfangs-Platine und der mitgelieferten Software Mill-Control in ein analytisches Mess-System. Der Vorteil: einfache und sichere Überwachung und Auswertung von thermischen Effekten, physikalischen und chemischen Reaktionen oder Druckanstieg und -abfall durch kontinuierliche Messung von Gasdruck und Temperatur direkt im Mahlbecher. Die Mühle wird automatisch so gesteuert, dass die eingestellten Parameter nicht überschritten werden.


EASY GTM-Becher gibt es auch in Achat, Sinterkorund, Siliziumnitrid, Zirkonoxid, rostfreiem Stahl und Hartmetall Wolframkarbid mit einem Bechervolumen von 80 ml. EASY-GTM ist auch für weitere Mahlbecher-Volumen auf Anfrage erhältlich.


Empfangseinheit mit Software MillControl muss nur einmal bestellt werden.

RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter Stahl - 1.2080
ISO/EN/DIN CodeX210Cr12
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 85,5
Kohlenstoff – C1,90 – 2,20
Silizium – Si≤ 0,10 – 0,40
Mangan – Mn≤ 0,15 -0,45
Phosphor – P≤ 0,030
Schwefel – S≤ 0,030
Chrom – Cr11,00 – 12,0
Physikalische und mechanische Eigenschaften
Dichte7,9 g/cm³
Härte60 – 63 HRC


Erläuterung der Härtegrade
Mahlbecher 80 ml aus Hartmetall Wolframkarbid - WC - mit Spezialdeckel und Sender
Nr. 50.9060.00
Mahlbecher 80 ml aus Hartmetall Wolframkarbid mit Spezialdeckel und Sender

zum Einsatz des EASY GTM-Systems - zur Steuerung des Mahlprozesses und kontinuierlichen Messung von Gasdruck und Temperatur


Verwandeln Sie Ihre Planeten-Mikromühle PULVERISETTE 7 premium line durch den Einsatz des EASY GTM-Systems (Gasdruck- und Temperatur-Mess-System) mit Spezialdeckel und Sender sowie einer Empfangs-Platine und der mitgelieferten Software Mill-Control in ein analytisches Mess-System. Der Vorteil: einfache und sichere Überwachung und Auswertung von thermischen Effekten, physikalischen und chemischen Reaktionen oder Druckanstieg und -abfall durch kontinuierliche Messung von Gasdruck und Temperatur direkt im Mahlbecher. Die Mühle wird automatisch so gesteuert, dass die eingestellten Parameter nicht überschritten werden.


EASY GTM-Becher gibt es auch in Achat, Sinterkorund, Siliziumnitrid, Zirkonoxid, rostfreiem Stahl und gehärtetem Stahl mit einem Bechervolumen von 80 ml. EASY-GTM ist auch für weitere Mahlbecher-Volumen auf Anfrage erhältlich.


Empfangseinheit mit Software MillControl muss nur einmal bestellt werden.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffWolframkarbid – WC – GC10
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC93,8
Kobalt – Co 6,0
andere0,2
Physikalische und mechanische Eigenschaften
Dichte14,95 g/cm³
Härte92,1 HRA


Erläuterung der Härtegrade

ZUBEHÖR ZUM MAHLEN UNTER SCHUTZGAS UND ZUM MECHANISCHEN LEGIEREN - BEGASUNGSDECKEL MIT VENTILEN UND DICHTUNG FÜR MAHLBECHER 80 ML, 45 ML, 20 ML VOLUMEN

Achat - SiO2 - mit Stahlfassung
Nr. 50.9627.00
Begasungsdeckel aus Achat mit Stahlfassung <i>premium line</i>

Begasungsdeckel mit Ventilen und Dichtung


für alle Mahlbecher premium line 80 ml, 45 ml, 20 ml Volumen aus Achat für PULVERISETTE 7 premium line.

Durch Einsatz dieses Spezialdeckels kann der Mahlbecher zum Mahlen unter Schutzgas und zum mechanischen Legieren eingesetzt werden - schnell und sicher in der Funktion. Begasungsdeckel auch mit Swagelok-Ventilen auf Anfrage erhältlich.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffAchat – SiO2
Chemische Zusammensetzung
ElementAnteil %
Siliziumoxid – SiO299,9
Aluminium – Al2O3< 0,02
Eisenoxid – Fe2O3< 0,02
Calciumoxid – CaO< 0,02
Magnesium – MgO< 0,02
Natriumkarbonat – Na2O< 0,02
Kaliumkarbonat – K2O< 0,02
Manganoxid – MnO< 0,02
Physikalische und mechanische Eigenschaften
Dichte2,65 g/cm³
Härte6,5 – 7 Mohs


Erläuterung der Härtegrade
Sinterkorund - 99,7% Al2O3 - mit Stahlfassung
Nr. 50.9637.00
Begasungsdeckel aus Sinterkorund mit Stahlfassung <i>premium line</i>

Begasungsdeckel mit Ventilen und Dichtung


für alle Mahlbecher premium line 80 ml, 45 ml, 20 ml Volumen aus Sinterkorund für PULVERISETTE 7 premium line.

Durch Einsatz dieses Spezialdeckels kann der Mahlbecher zum Mahlen unter Schutzgas und zum mechanischen Legieren eingesetzt werden - schnell und sicher in der Funktion. Begasungsdeckel auch mit Swagelok-Ventilen auf Anfrage erhältlich.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSinterkorund 1 – Al2O3
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Aluminiumoxid - Al2O399,651
Siliziumoxid - SiO20,257%
Calciumoxid – CaO0,081%
Sonstige0,011%
Physikalische und mechanische Eigenschaften
Dichte3,8 g/cm³
Härte15.000 N/mm² (Vickers)


Erläuterung der Härtegrade
Siliziumnitrid - Si3N4 - mit Stahlfassung
Nr. 50.9677.00
Begasungsdeckel aus Siliziumnitrid mit Stahlfassung <i>premium line</i>

Begasungsdeckel mit Ventilen und Dichtung


für alle Mahlbecher premium line 80 ml, 45 ml, 20 ml Volumen aus Siliziumnitrid für PULVERISETTE 7 premium line.

Durch Einsatz dieses Spezialdeckels kann der Mahlbecher zum Mahlen unter Schutzgas und zum mechanischen Legieren eingesetzt werden - schnell und sicher in der Funktion. Begasungsdeckel auch mit Swagelok-Ventilen auf Anfrage erhältlich.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffSiliziumnitrid - Si3N4
ISO/EN/DIN CodeSNCB5
Chemische Zusammensetzung
ElementAnteil %
Al2 O3 Y2 O312,5
Si3 N486,5
andere1,00
Physikalische und mechanische Eigenschaften
Dichte3,25 g/cm³
Härte91,1 HRA


Erläuterung der Härtegrade
Zirkonoxid - ZrO2 - mit Stahlfassung
Nr. 50.9667.00
Begasungsdeckel aus Zirkonoxid mit Stahlfassung <i>premium line</i>

Begasungsdeckel mit Ventilen und Dichtung


für alle Mahlbecher premium line 80 ml, 45 ml, 20 ml Volumen aus Zirkonoxid für PULVERISETTE 7 premium line.

Durch Einsatz dieses Spezialdeckels kann der Mahlbecher zum Mahlen unter Schutzgas und zum mechanischen Legieren eingesetzt werden - schnell und sicher in der Funktion. Begasungsdeckel auch mit Swagelok-Ventilen auf Anfrage erhältlich.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffZirkonoxid – ZrO2
Chemische Zusammensetzung
ElementAnteil %
Zirkonoxid – ZrO2 94,2 - 95,2
Hafniumoxid – HfO2 1 - 2
Magnesiumoxid – MgO3,5
Siliziumdioxid – SiO20,1
Aluminiumoxid – Al2O30,1
Sonstiges0,1
Physikalische und mechanische Eigenschaften
Dichte5,7 g/cm³
Härte Vickers 1200 (HVA10)


Erläuterung der Härtegrade
rostfreier Stahl - Fe - Cr - Ni - mit Stahlfassung
Nr. 50.9617.00
Begasungsdeckel aus rostfreiem Stahl mit Stahlfassung <i>premium line</i>

Begasungsdeckel mit Ventilen und Dichtung


für alle Mahlbecher premium line 80 ml, 45 ml, 20 ml Volumen aus rostfreiem Stahl für PULVERISETTE 7 premium line.

Durch Einsatz dieses Spezialdeckels kann der Mahlbecher zum Mahlen unter Schutzgas und zum mechanischen Legieren eingesetzt werden - schnell und sicher in der Funktion. Begasungsdeckel auch mit Swagelok-Ventilen auf Anfrage erhältlich.

RICHTANALYSE
Allgemeine Spezifikation
Werkstoffrostfreier Stahl – 1.4404/ 316L
ISO/EN/DIN CodeSymbol X2CrNiMo17-12-2
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 62,8
Kohlenstoff – C0,03
Silizium – Si1
Mangan – Mn2
Phosphor – P0,045
Schwefel – S0,015
Chrom – Cr18,5
Molybdän – Mo2,50
Nickel – Ni13,00
N0,110
Physikalische und mechanische Eigenschaften
Dichte7,8 g/cm³
Härte95 HRB

Erläuterung der Härtegrade
gehärteter Stahl - Fe - Cr - mit Stahlfassung
Nr. 50.9657.00
Begasungsdeckel aus gehärtetem Stahl mit Stahlfassung <i>premium line</i>

Begasungsdeckel mit Ventilen und Dichtung


für alle Mahlbecher premium line 80 ml, 45 ml, 20 ml Volumen aus gehärtetem Stahl für PULVERISETTE 7 premium line.

Durch Einsatz dieses Spezialdeckels kann der Mahlbecher zum Mahlen unter Schutzgas und zum mechanischen Legieren eingesetzt werden - schnell und sicher in der Funktion. Begasungsdeckel auch mit Swagelok-Ventilen auf Anfrage erhältlich.

RICHTANALYSE
Allgemeine Spezifikation
Werkstoffgehärteter Stahl - 1.2080
ISO/EN/DIN CodeX210Cr12
Chemische Zusammensetzung
ElementAnteil %
Eisen – Feca. 85,5
Kohlenstoff – C1,90 – 2,20
Silizium – Si≤ 0,10 – 0,40
Mangan – Mn≤ 0,15 -0,45
Phosphor – P≤ 0,030
Schwefel – S≤ 0,030
Chrom – Cr11,00 – 12,0
Physikalische und mechanische Eigenschaften
Dichte7,9 g/cm³
Härte60 – 63 HRC


Erläuterung der Härtegrade
Hartmetall Wolframkarbid - WC - mit Stahlfassung
Nr. 50.9647.00
Begasungsdeckel aus Hartmetall Wolframkarbid mit Stahlfassung <i>premium line</i>

Begasungsdeckel mit Ventilen und Dichtung


für alle Mahlbecher premium line 80 ml, 45 ml, 20 ml Volumen aus Hartmetall Wolframkarbid für PULVERISETTE 7 premium line.

Durch Einsatz dieses Spezialdeckels kann der Mahlbecher zum Mahlen unter Schutzgas und zum mechanischen Legieren eingesetzt werden - schnell und sicher in der Funktion. Begasungsdeckel auch mit Swagelok-Ventilen auf Anfrage erhältlich.

RICHTANALYSE
Allgemeine Spezifikation
WerkstoffWolframkarbid – WC – GC10
ISO/EN/DIN Code
Chemische Zusammensetzung
ElementAnteil %
Wolframkarbid – WC93,8
Kobalt – Co 6,0
andere0,2
Physikalische und mechanische Eigenschaften
Dichte14,95 g/cm³
Härte92,1 HRA


Erläuterung der Härtegrade

ZERTIFIZIERUNG

IQ/OQ Dokumentation (als Vordruck - Durchführung nicht im Preis enthalten)
Nr. 96.0260.00
IQ/OQ Dokumentation (als Vordruck - Durchführung nicht im Preis enthalten)

IQ/OQ Dokumentation (als Vordruck - Durchführung nicht im Preis enthalten)


zur selbständigen Durchführung zur Unterstützung der Gerätequalifizierung im Qualitätsmanagement-System für die Planeten-Mikromühle PULVERISETTE 7 premium line.

Best.-Nr.
07.5000.00
Janine Allkofer
FRITSCH GmbH - Mahlen und Messen
Industriestraße 8
55743 Idar-Oberstein
Fon +49 67 84 70 0

Mahlprotokoll-Datenbank

Jetzt testen

Kostenlose Testmahlung

Senden Sie uns Ihre Probe und wir führen eine Testmahlung durch - Sie erhalten ein individuelles Mahlprotokoll.
