Probenaufbereitung in der Keramikindustrie



Sicherung von Qualitäts- & Prozessstandards

Aufgrund dieser gestiegen Qualitätsanforderungen werden immer häufiger die Rohstoffe und auch die Fertigprodukte einer genaueren Analytik unterzogen. Dazu zählen die klassischen chemischen und physikalischen Kennwerte sowie die technologischen Daten von Rohstoffen und Fertigteilen wie z.B.

  • Geochemische und mineralogische Zusammensetzung
  • Temperaturwechselbeständigkeit
  • Wärmeleitfähigkeit & Wärmeausdehnungskoeffizient
  • Bruchfestigkeit & Biegefestigkeit

Aufgrund der sehr inhomogenen Zusammensetzung von Tonen, die zumeist aus verschiedenen Tonmineralien bestehen, wird eine Probenaufbereitung in einem Ton- und Keramiklabor zur weiteren analytischen Verwendung mittels Röntgenfluoreszenz, AAS oder ICP AES zwingend notwendig, da gerade die chemische Zusammensetzung der Rohstoffe entscheidenden Einfluss auf die technischen Eigenschaften der Fertigprodukte nimmt.

Aus diesem Grunde hat das renommierte Westerwälder Unternehmen die Fa. Goerg & Schneider als einer der führenden Hersteller für Rohtone, Mahltone, Schamotte und keramischen Massen sich für die effiziente und zeitsparende Aufbereitungsmethode mittels der FRITSCH Planeten-Monomühle PULVERISETTE 6 classic line mit Achatmahlgarnitur entschieden.

Haupteinsatzbereich der PULVERISETTE 6 classic line ist die Feinzerkleinerung von Mahlschamotte bzw. vorgebrochener Stückschamotte. Die Größe des Aufgabegutes liegt zwischen 0,2 – 5,0 mm.

Die feingemahlene Schamotte wird benötigt um daraus mit Zusatz von Bentonit, als Bindeton, Muster zur Bestimmung des Wärmeausdehnungskoeffizienten herzustellen. Weiterhin wird die so aufbereitet Probenmenge von ca. 100 Gramm für den Aufschluss zur Schmelztablette in der Röntgenfluoreszenzanalyse eingesetzt um die chemische Zusammensetzung der Fertigware zu bestimmen.

Die Entscheidung zur Auswahl des Mahlwerkzeuges liegt hauptsächlich in der chemischen Zusammensetzung (Richtanalyse s. unten) sowie der physikalischen und mechanischen Werkstoffkennwerte des Achats begründet.

Richtanalyse Achat

Element Anteil %
Siliziumoxid - SiO2 99.9 %
Aluminium - Al2O3 < 0.02 %
Eisenoxid - Fe2O3 < 0.02 %
Calciumoxid - CaO < 0.02 %
Magnesium - MgO < 0.02 %
Natriumkarbonat - Na2O < 0.02 %
Kaliumkarbonat - K2O < 0,02 %
Manganoxid- MnO < 0.02 %
Physikalische und mechanische Eigenschaften
Dichte 2,65 g/cm³
Härte 6,5 – 7 Mohs



Durch die relativ gesehene chemische Neutralität der Zusammensetzung (99,9 % SiO2) nehmen somit andere Elemente aus dem Achat, respektive aus der Aufbereitung, keinen oder nur bedingten Einfluss auf Materialeigenschaften wie z.B. Brandfarbe, Wärmeleitfähigkeit oder aber Biegefestigkeit der Fertigprodukte. Die Mohs Härte des Achats mit 6,5- 7 ist darüber hinaus ebenfalls ausreichend um der geforderten Aufgabenstellung qualitativ zu 100 % gerecht zu werden.

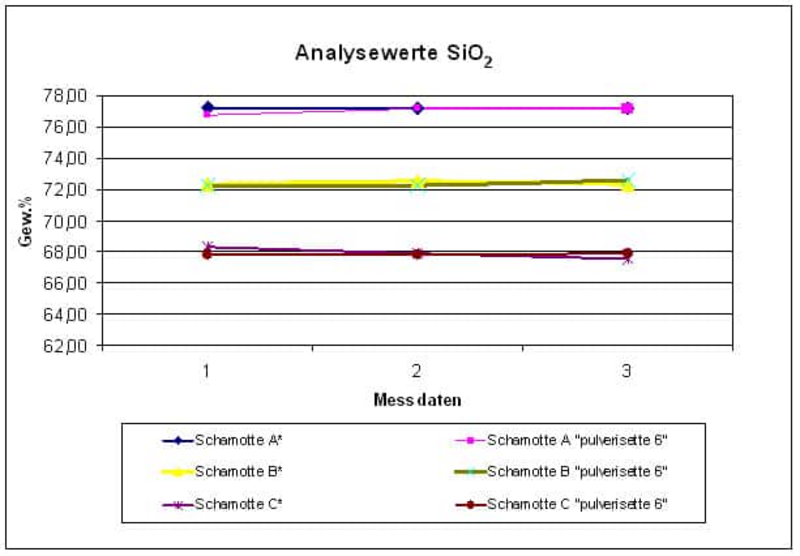

Diagramm A: Vergleich der Gew.% von SiO2 unterschiedlicher Schamotte aus der bisherigen Aufbereitungsmethode (Schamotte A*-C*) mit der Aufbereitungsmethode durch die FRITSCH Planeten-Monomühle PULVERISETTE 6 classic line

Diagramm A zeigt das der Eintrag an SiO2 als Indikator für die bei der mechanischen Zerkleinerung entstehenden Abrasion der Achatmahlgarnitur, trotz des doch deutlich höheren Energieeintrages der Planetenkugelmühle gegenüber der bisherigen Aufbereitung des Mörserprinzips, bei der anschließenden Analyse fast völlig ausgeblendet werden kann.

Ein weiteres ganz entscheidendes Kriterium für den Kauf der Planeten-Monomühle PULVERISETTE 6 classic line der Firma FRITSCH GmbH war die effiziente Aufbereitung und die damit verbundene Zeitersparnis bei der Probenvorbereitung durch den Mühlentyp einer Planetenkugelmühle.

So konnte durch den Einsatz der Planetenkugelmühle eine Zeitersparnis bei der Probenaufbereitung gegenüber der bisherigen mechanischen Aufbereitung von 90 % realisiert werden.
