WEITERE PARTIKELMESSGERÄTE




Partikelmessgerät

ANALYSETTE 28

ImageSizer

Best.-Nr.
28.2000.00
Zubehör

Jede ANALYSETTE 28 ImageSizer mit USB-Schnittstelle wird mit einem Computer* mit vorinstallierter ImageSizing-Software ISS, Monitor Tastatur und Maus ausgeliefert.

*Ausnahme bei Lieferung in Staaten der GUS

Wählen Sie je nach Messaufgabe Trocken- oder Nass-Messung!
Zur Trocken-Messung Objektive gemäß gewünschtem Messbereich bestellen. Zur Nass-Messung bestellen Sie eine der beiden Nass-Dispergiereinheiten, Objektive gemäß gewünschtem Messbereich und gegebenenfalls eine Ultraschall-Box separat.

Zubehör zur repräsentativen Probenteilung - die Grundlage für jede präzise Analyse - empfehlen wir den
Rotations-Probenteiler LABORETTE 27

Wartung und Rekalibrierung Ihres Partikelmessgerätes auf Anfrage. Farb-Tintenstrahldrucker und Laserdrucker auf Anfrage.

Objektive zur Trocken-Messung von Pulvern und Schüttgütern

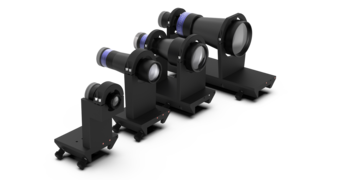

Fritsch telecentric lenses for Particle Sizer Anaysette 28

Wählen Sie je nach Messaufgabe das passende telezentrische Objektiv!

Um die ANALYSETTE 28 ImageSizer zu nutzen, benötigen Sie mindestens ein telezentrisches Objektiv. Sie können unter drei telezentrischen Objektiven mit unterschiedlichen Messbereichen wählen. Bestellen Sie die gewünschten Objektive gemäß Ihrer Messaufgabe separat. Alle sind jederzeit nachrüstbar und einfach auszuwechseln.

WÄHLEN SIE EIN OBJEKTIV

Objektive mit Halterung, Zuteilrinne und Probentrichter

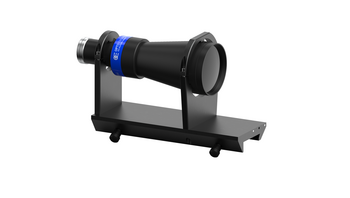

Telezentrisches Objektiv Vergrößerung 0,157x
Nr. 28.2060.00
Telezentrisches Objektiv Vergrößerung 0,157x

Telezentrisches Objektiv Vergrößerung 0,157x mit Zuteilrinne 50 mm und Probentrichter 2000 ml
(Messbereich ~ 90 µm – 20 mm, Schärfentiefe ~ 27 mm), zur Trocken-Messung von Pulvern und Schüttgütern.

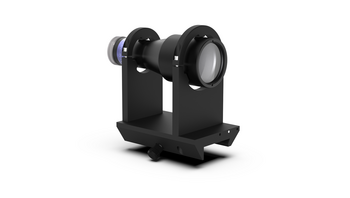

Telezentrisches Objektiv Vergrößerung 0,243x
Nr. 28.2070.00
Telezentrisches Objektiv Vergrößerung 0,243x

Telezentrisches Objektiv Vergrößerung 0,243x mit Zuteilrinne 50 mm und Probentrichter 2000 ml
(Messbereich ~ 60 µm – 14,5 mm, Schärfentiefe ~ 11 mm), zur Trocken-Messung von Pulvern und Schüttgütern.

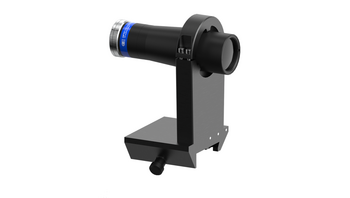

Telezentrisches Objektiv Vergrößerung 0,35x
Nr. 28.2061.00
Telezentrisches Objektiv Vergrößerung 0,35x

Telezentrisches Objektiv Vergrößerung 0,35x mit Zuteilrinne 20 mm und Probentrichter 250 ml
(Messbereich ~ 40 µm – 9 mm, Schärfentiefe ~ 5 mm), zur Trocken-Messung von Pulvern und Schüttgütern.

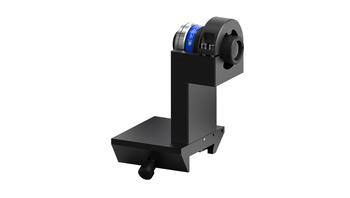

Telezentrisches Objektiv Vergrößerung 0,735x
Nr. 28.2062.00
Telezentrisches Objektiv Vergrößerung 0,735x

Telezentrisches Objektiv Vergrößerung 0,735x mit Zuteilrinne 20 mm und Probentrichter 250 ml
(Messbereich ~ 20 µm – 4.5 mm, Schärfentiefe ~ 1,2 mm), zur Trocken-Messung von Pulvern und Schüttgütern.








Dispergiereinheiten und Objektive zur Nass-Messung von Suspensionen und Emulsionen

Wet dispersion unit for the Particle Sizer Analysette 28 ImageSizer for wet measurement

Wählen Sie eine Nass-Dispergiereinheit und je nach Messaufgabe das passende telezentrische Objektiv und Zubehör!

Die Nass-Dispergierung eignet sich speziell für feine Partikel, schlecht rieselfähige, fein-agglomerierende oder klebrige Materialien, die in Wasser oder anderen Flüssigkeiten nicht reagieren. Wählen Sie einfach die Ultraschall-Box, wenn Sie häufig Proben messen die zum Agglomerieren neigen.

Wählen Sie eine Nass-Dispergiereinheit und Zubehör

Nass-Dispergiereinheiten und Ultraschall-Box

Nass-Dispergiereinheit - für viele Flüssigkeiten geeignet
Nr. 28.2600.00
Nass-Dispergiereinheit - für viele Flüssigkeiten geeignet

Nass-Dispergiereinheit inkl. Durchfluss-Messzelle zur automatischen Dispergierung, Volumen 150-500 ml - geeignet für Suspensionsflüssigkeit, wie Wasser, Alkohol und viele organische Lösungsmittel.


Eine leistungsstarke Zentrifugalpumpe mit individuell regelbarer Geschwindigkeit sorgt in der Nass-Dispergiereinheit für den optimalen Transport auch schwerer Partikel mit hoher Dichte. Und ermöglicht eine schnelle, gleichmäßige Verteilung des Probenmaterials im gesamten Kreislauf. SOP’s zur einfachen Bedienung, die völlig freie Programmierbarkeit des Dispergierablaufs, die automatische Reinigung sorgen für schnelle und reproduzierbare Messergebnisse.


Alle probenberührenden Teile innerhalb der Nass-Dispergiereinheit und deren Messzelle, bestehen aus hochwertigem Edelstahl 316L, PTFE, FFKM, FEP, POM, BK7-Glas und FKM. Die Verbindungsschläuche und der Abflussschlauch aus Silikon.


Wenn Sie mit extrem aggressiven chemischen Dispergierflüssigkeiten arbeiten, bestellen Sie die Nass-Dispergiereiheit EXTENDED für extreme Chemikalienbeständigkeit unter der Artikel-Nummer 28.2700.00. Eine übersichtliche Chemikalienliste zum Download finden Sie hier.


Lesen Sie Details zur Nass-Dispergiereinheit


Nass-Dispergiereinheit EXTENDED für extreme Chemikalienbeständigkeit
Nr. 28.2700.00
Nass-Dispergiereinheit EXTENDED für extreme Chemikalienbeständigkeit

Nass-Dispergiereinheit EXTENDED inkl. Durchfluss-Messzelle zur automatischen Dispergierung, Volumen 150-500 ml - geeignet für extrem aggressive chemische Dispergierflüssigkeiten.


Eine leistungsstarke Zentrifugalpumpe mit individuell regelbarer Geschwindigkeit sorgt in der Nass-Dispergiereinheit für den optimalen Transport auch schwerer Partikel mit hoher Dichte. Und ermöglicht eine schnelle, gleichmäßige Verteilung des Probenmaterials im gesamten Kreislauf. SOP’s zur einfachen Bedienung, die völlig freie Programmierbarkeit des Dispergierablaufs, die automatische Reinigung sorgen für schnelle und reproduzierbare Messergebnisse.


Alle probenberührenden Teile innerhalb der Nass-Dispergiereinheit EXTENDED und deren Messzelle, bestehen aus hochwertigem Edelstahl 316L, PTFE, FFKM, FEP und BK7-Glas. Die Verbindungsschläuche sind aus Silikon mit FEP Seele und der Abflussschlauch ist aus TPE. Für Dispergierflüssigkeiten, wie Wasser, Alkohol oder die meisten organischen Lösungsmittel ist Nass-Dispergiereiheit, Artikel-Nummer 28.2600.00, ausreichend. Eine übersichtliche Chemikalienliste zum Download finden Sie hier.


Lesen Sie Details zur Nass-Dispergiereinheit


Ultraschall-Box für 200-240 V/1~
Nr. 22.9270.00
Ultraschall-Box für 200-240 V/1~

zur Dispergierung mit Ultraschall mit max. 50 Watt Ultraschall-Leistung,
variabel einstellbar für 200-240 V/1~, 50-60 Hz, 60 Watt


Wenn Sie häufig Proben messen, die zum Agglomerieren neigen, können Sie Ihre ANALYSETTE zusätzlich mit einer leistungsstarken Ultraschall-Box ausstatten, die einfach in den Probenkreislauf eingefügt wird.
Sie ermöglicht eine noch feinere Anpassung der Nass-Dispergierung an die jeweilige Probe und arbeitet extrem leise mit weniger als 45 dB.


Alle probenberührenden Teile innerhalb der Ultraschall-Box bestehen aus hochwertigem Edelstahl 316L und FFKM.


Ultraschall-Box für 100-120 V/1~
Nr. 22.9280.00
Ultraschall-Box für 100-120 V/1~

zur Dispergierung mit Ultraschall mit max. 50 Watt Ultraschall-Leistung,
variabel einstellbar
für 100-120 V/1~, 50-60 Hz, 60 Watt


Wenn Sie häufig Proben messen, die zum Agglomerieren neigen, können Sie Ihre ANALYSETTE zusätzlich mit einer leistungsstarken Ultraschall-Box ausstatten, die einfach in den Probenkreislauf eingefügt wird. Sie ermöglicht eine noch feinere Anpassung der Nass-Dispergierung an die jeweilige Probe und arbeitet extrem leise mit weniger als 45 dB.


Alle probenberührenden Teile innerhalb der Ultraschall-Box bestehen aus hochwertigem Edelstahl 316L und FFKM.


Abdeckung Probenbad für Nass-Dispergiereinheit
Nr. 22.9515.00
Abdeckung Probenbad für Nass-Dispergiereinheit

zum Abdecken des Probenbades der Nass-Dispergiereinheit


Die Abdeckung bietet sicheren Spritzschutz während der Befüllung, Dispergierung und Spülung.


Objektive mit Halterung

Telezentrisches Objektiv Vergrößerung 0,35x
Nr. 28.2017.00
Telezentrisches Objektiv Vergrößerung 0,35x

Telezentrisches Objektiv Vergrößerung 0,35x (Messbereich ~ 20 µm – 3000 µm, Schärfentiefe ~ 5 mm), zur Nass-Messung von Suspensionen und Emulsionen.


Telezentrisches Objektiv Vergrößerung 0,735x
Nr. 28.2018.00
Telezentrisches Objektiv Vergrößerung 0,735x

Telezentrisches Objektiv Vergrößerung 0,735x (Messbereich ~ 10 µm – 2000 µm, Schärfentiefe ~ 1,2mm), zur Nass-Messung von Suspensionen und Emulsionen.


Telezentrisches Objektiv Vergrößerung 1,333x
Nr. 28.2501.00
Telezentrisches Objektiv Vergrößerung 1,333x

Telezentrisches Objektiv Vergrößerung 1,333x (Messbereich ~ 5 µm – 1000 µm, Schärfentiefe ~ 0,5 mm), zur Nass-Messung von Suspensionen und Emulsionen.


ERSATZTEILE FÜR NASS-DISPERGIEREINHEIT

Messzellenglas 4 mm für Durchfluss-Messzelle
Nr. 22.8566.26

Ersatz-Messzellenglas 4 mm zum Einsatz in die Durchfluss-Messzelle der Nass-Dispergiereinheit 28.2600.00.


Einfache Reinigung und Austausch der Messzelle
Die Messzelle für die ANALYSETTE 28 ImageSizer wird als praktische Kassette einfach von vorne in die Geräte eingeschoben und lässt sich werkzeuglos per Exzenterverschluss öffnen. Ihre Reinigung ist durch eine leicht wieder einsetzbare Außendichtung besonders bequem. Und auch der Austausch der Messzellengläser ist jederzeit völlig unkompliziert möglich.

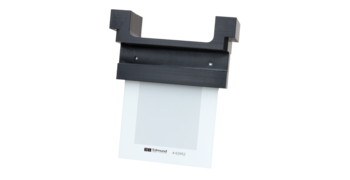

Zubehör zur zertifizierten Kalibrierung

Zur zertifizierten Kalibrierung des Partikelmessgerätes ANALYSETTE 28 ImageSizer werden zwei unterschiedliche Kalibrierplatten angeboten. Bitte wählen Sie die entsprechende Kalibrierplatte gemäß des verwendeten Objektives.

WÄHLEN SIE EINE KALIBRIERPLATTE

Kalibrierplatten

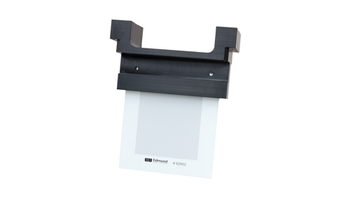

Kalibrierplatte mit 0,5 mm dots
Nr. 28.2224.00
Kalibrierplatte mit 0,5 mm dots

Kalibrierplatte mit 0,5 mm dots mit Zertifikat für telezentrische Objektive Vergrößerung 0,157x, 0,243x und 0,35x


Kalibrierplatte mit 0,125 mm dots
Nr. 28.2225.00
Kalibrierplatte mit 0,125 mm dots

Kalibrierplatte mit 0,125 mm dots mit Zertifikat für telezentrische Objektive Vergrößerung 0,735x und 1,333x

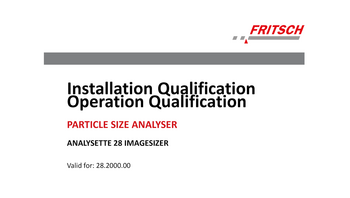

IQ/OQ Dokumentation (als Vordruck - zur selbstständigen Durchführung)
Nr. 96.0090.00
IQ/OQ Dokumentation (als Vordruck - zur selbstständigen Durchführung)

IQ/OQ Dokumentation (als Vordruck - zur selbstständigen Durchführung) zur Unterstützung der Gerätequalifizierung im Qualitätsmanagement-System für das Partikelmessgerät ANALYSETTE 28 ImageSizer.


Best.-Nr.
28.2000.00
